고전압 전력 시스템의 핵심-SF6 회로 차단기

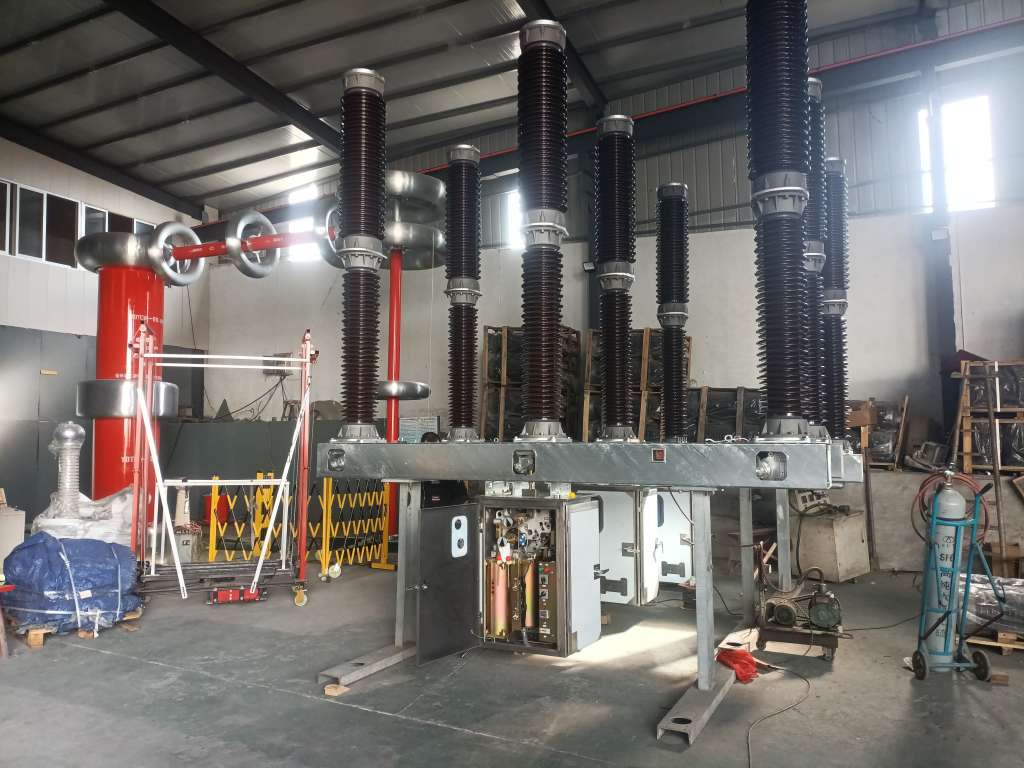

개요

SF6 회로 차단기는 아크 소화 및 절연 매체로 황 6 헥사 플루오 라이드 (SF6) 가스를 사용하는 고전압 스위치 기어입니다. 고전압 전력망의 핵심으로 알려져 있습니다. 고유 한 아크 소화 능력과 안정적인 효율로 다양한 전력 시스템 및 전송 및 유통 네트워크에서 널리 사용됩니다. 전력망의 안전한 작동을 보장하기위한 주요 장비입니다. 주로 72.5kV 이상의 고전압 및 3.6kV ~ 72.5kV의 중간 전압으로 나뉩니다. SF6 회로 차단기의 핵심 기능은 결함 전류를 신속하게 차단하고 단락 또는 과부하 손상으로부터 전원 그리드 장비를 보호하는 것입니다.

一. SF6 회로 차단기 란 무엇입니까?

SF6 회로 차단기는 분열 및 아크-엑스트레 투어 배지로 황 6 헥사 플루오 라이드 (SF6) 가스를 사용하는 고전압 스위치 기어입니다. 전원 그리드 장비의 손상을 방지하기 위해 회로 (예 : 단락 또는 과부하)의 고장 전류를 빠르게 차단하는 데 사용됩니다. 작동 전압 범위는 3.6kV ~ 800kV를 차지하며 중간 전압, 고전압 및 매우 높은 전압 전력 시스템에 널리 사용됩니다.

二. SF6 회로 차단기는 어떻게 작동합니까?

1. 원리 : SF6 가스의 역할

절연 배지 : SF6 가스의 절연 강도는 공기의 2 ~ 3 배이며, 이는 고전압 조건에서 생체 부품을 효과적으로 분리 할 수 ​​있습니다.

아크 소화 매체 : SF6 분자는 강한 전기성을 가지며 아크 에너지를 빠르게 흡수하여 마이크로 초 아크 소화를 달성 할 수 있습니다.

안정성 : 아크의 고온에서 분해 후, SF6 가스의 99%가 잔류 오염 물질없이 빠르게 재결합 될 수 있습니다.

2. 아크 소화의 전체 과정

접촉 분리 : 결함 전류는 회로 차단기를 작동시키고 연락처가 빠르게 분리되고 아크가 생성됩니다.

가스 압축 : 작동 메커니즘은 피스톤을 구동하여 SF6 가스를 압축하여 아크를 향해 고속 공기 흐름을 불어 이온화 정도를 줄입니다.

에너지 흡수 : SF6 분자는 자유 전자를 포착하고, 아크를 계속하는 것을 억제하고, 아크를 신속하게 소멸시키고, 전류 연결이 끊김을 달성합니다.

단열 회복 : 아크가 소멸 된 후, SF6 가스는 절연 강도를 즉시 복원하여 아크가 다시 발생하지 않고 회로가 완전히 분리되도록합니다.

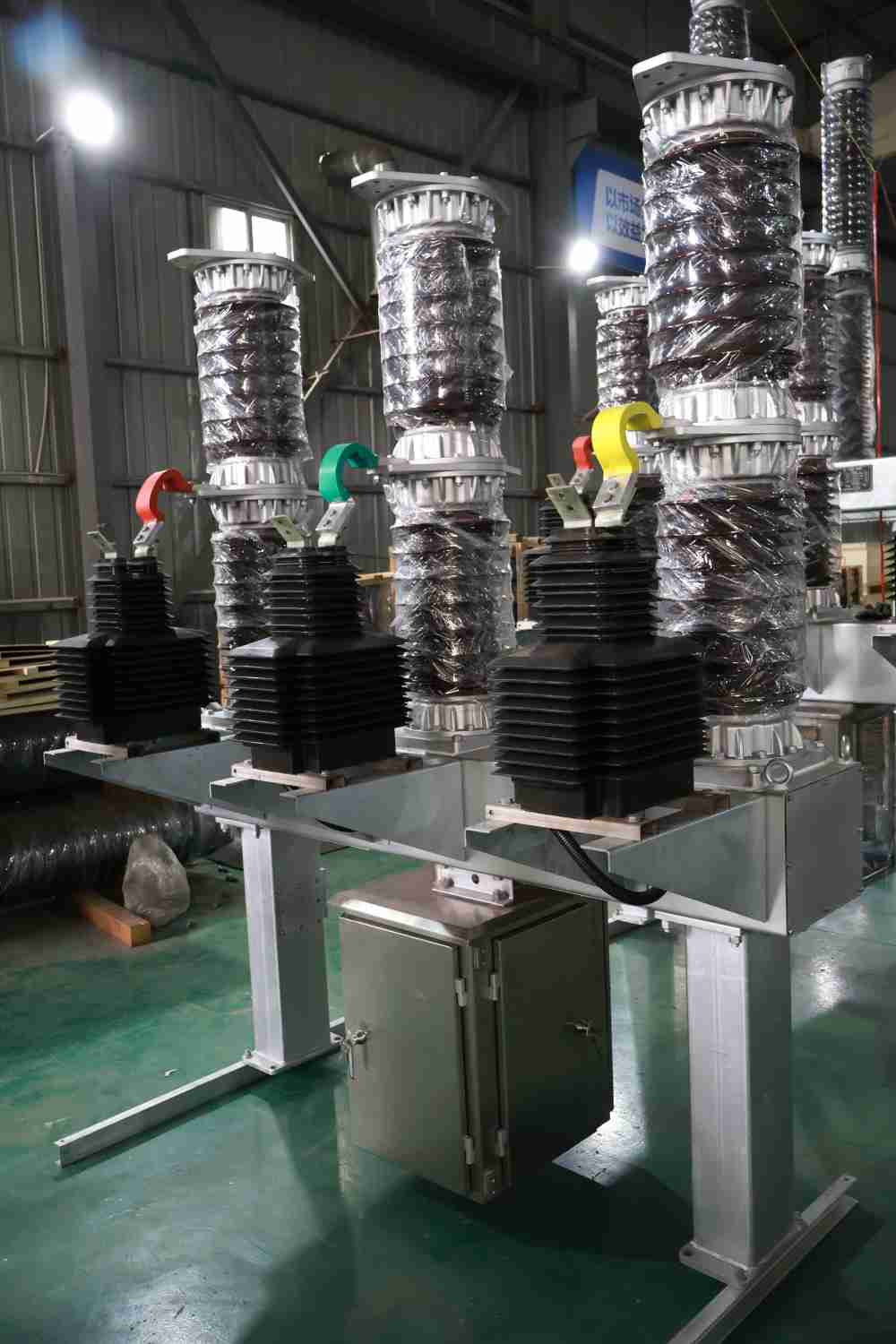

三. SF6 회로 차단기의 핵심 구조 및 구성 요소

1. 아크 소화 챔버

재료 : 고온 저항성 세라믹 또는 에폭시 수지.

설계 : 압축 가스 유형 (단일 압력 및 이중 압력) 또는 셀프 에너지 아크 소화 구조, 다른 전류 수준에 적합합니다.

2. 가스 시스템

가스 챔버 : SF6 가스로 채워진 밀봉 된 캐비티 (정격 압력 0.4 ~ 0.6mpa).

압력 모니터링 : 밀도 릴레이는 가스 압력을 실시간으로 모니터링하고 잠금 또는 경보 신호를 트리거합니다.

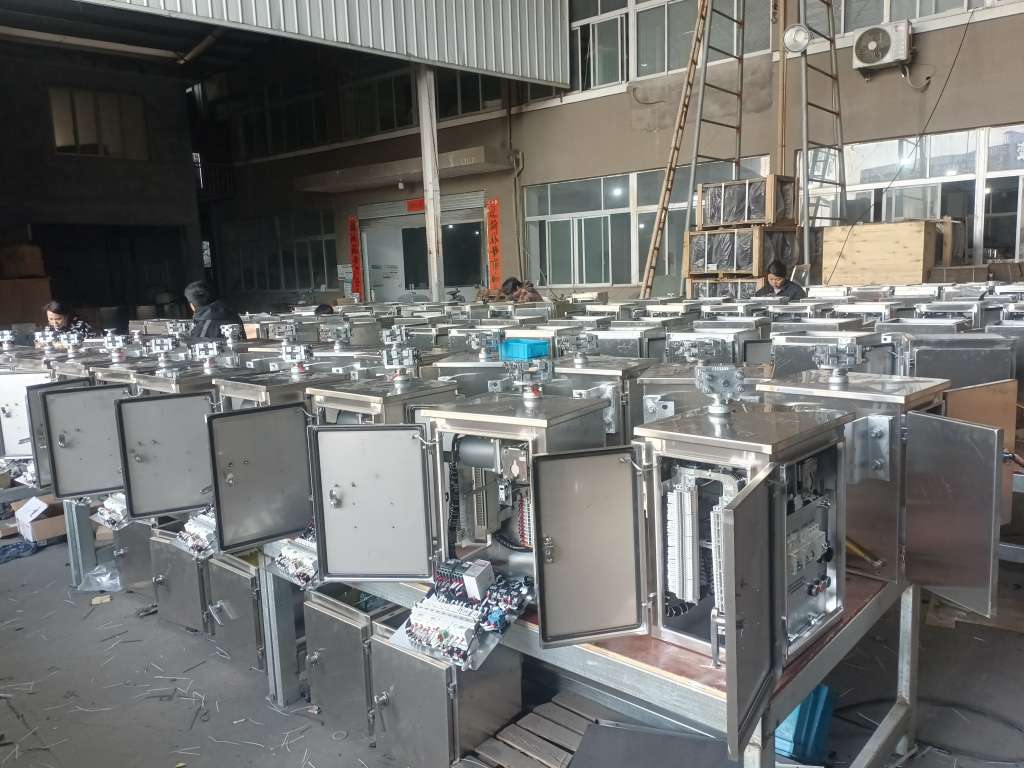

3. 작동 메커니즘

스프링 에너지 저장 메커니즘 : 중간 전압 시스템에 적합하며 경제적이고 신뢰할 수 있습니다.

유압/공압 메커니즘 : 고전압 및 대용량 회로 차단기에 사용되는 대형 출력 토크.

지능형 전기 메커니즘 : 통합 센서, 원격 개구부 및 닫는 제어를 지원합니다.

4. 단열지지 구조

도자기 열 유형 : 표준 디자인, 강한 방지 능력.

복합 절연체 유형 : 실리콘 고무 재킷은 무게를 줄이고 폭발성 성능이 향상됩니다.

四. SF6 회로 차단기의 장점

1. 슈퍼 강력한 파괴 용량 : 최대 80ka의 단락 전류를 차단하여 일반적인 진공 회로 차단기를 훨씬 초과합니다.

2. 슈퍼 롱 기계식 수명 : 최대 10,000 개의 운영의 기계적 수명이며 최대 20 년 동안 2,000 개의 풀 용량 파괴, 유지 보수가없는주기를 충족시킬 수 있습니다.

3. Compact Design : SF6의 높은 단열재는 장비를 공기 절연 회로 차단기보다 40% 작게하여 변전소 공간을 절약합니다.

4. 초강력 적응성 : 완전히 밀봉 된 구조는 -30 ° C ~ +40 ° C, 습도가 높거나 먼지가 많은 환경에서 안정적으로 작동 할 수 있습니다. 최대 20 년 동안 유지 보수가없는주기.

五. SF6 회로 차단기의 미래 기술 혁신

1. SF6 대안

혼합 가스 : SF6/NI 또는 SF6/CF4 혼합 가스, SF6 소비 및 GWP를 30%~ 50%감소시켰다.

2. SF6-FREE 대안 :

건식 공기 회로 차단기 : 중간 전압 필드 (≤40.5kv), GWP = 0에서 상용화.

진공 회로 차단기 + 환경 친화적 인 가스 : 고전압 장 (예 : C5-FK 가스)에서 개발 중입니다.

3. 회복 및 재생 기술

SF6 복구 장치 : 99.9% 이상의 순도가있는 가스를 재활용하여 운영 및 유지 보수 비용을 줄일 수 있습니다.

분해 처리 : 고온 아크 또는 혈장 기술은 SF6을 무해한 황과 불소로 분해합니다.

4. 지능형 업그레이드

조건 모니터링 시스템 : 내장 센서는 가스 밀도, 접촉 마모, 기계적 진동 및 예측 유지 보수를 모니터링합니다.

六. SF6 회로 차단기의 응용 시나리오

고전압 변속기 네트워크 : 변압기 및 변속기 라인을 보호하기 위해 500kV 이상의 변전소에 사용됩니다.

도시 전력망 : 공간이 제한된 도시 변전소에 적합한 GIS (가스 절연 스위치 기어)에 통합.

New Energy Power Station : 발전소 및 태양 광 발전소 용 부스터 스테이션, 빈번한 출발점 운영을 견딜 수 있습니다.

산업 전력 시스템 : 강철 공장 및 화학 플랜트와 같은 고전류 하중에 대한 들어오는 라인 보호.

결론

SF6 회로 차단기는 효율적인 파괴 용량으로 인해 현재 고전압 전력 시스템의 핵심 보호 ​​장치입니다. 앞으로 업계는 환경 친화적 인 기술로의 전환을 가속화하고 있습니다. 기술의 발전으로 더 안전하고 깨끗한 가스가 나타날 것입니다.Lugao Power Co., Ltd.성과를 환경 보호와 결합하고 에너지 변환의 도전과 기회를 충족시키기 위해 혁신을 적극적으로 수용 할 것입니다. Lugao를 선택하여 맞춤형 SF6 회로 차단기 솔루션을 얻으려면 전원 시스템에 효율적이고 신뢰할 수 있고 지속 가능한 보호를 제공하십시오!
