MNS 저전압 인출형 배전반의 다양한 유형과 디자인은 무엇입니까?

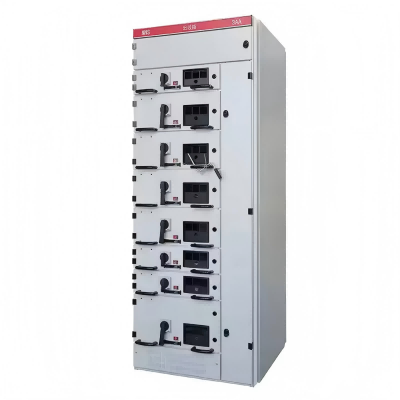

루가오의 MNS 저전압 인출형 배전반 프레임은 25mm 모듈로 C자형 소재를 활용하고 커넥터를 통해 연결되어 다양한 요구에 부응하는 다양한 캐비닛 구조와 서랍 유닛을 형성합니다. MCC 캐비닛은 안전성을 높이기 위해 고강도 난연성 엔지니어링 플라스틱 구성 요소를 사용합니다. 또한 기능 패널은 외국 모델을 수정하고 200mm 모듈과 결합하여 PC와 MCC 혼합 캐비닛 디자인에 더 적합합니다. 인출형 유닛과 캐비닛 본체에는 스위치에 전원이 공급될 때 부하 전환을 방지하는 안정적인 연동 장치가 있어 안전성이 향상됩니다. 캐비닛은 일반적으로 부동태 처리 후 냉간 압연 강판으로 조립되지만 사용자 요구 사항에 따라 알루미늄-아연 코팅 강판을 사용할 수도 있습니다.

• 배전반 유형

1. 수신 및 버스 바인딩 캐비닛

RMW1, CW1, NA1, DW45, CDW7, MT, E 시리즈 등 국내외 다양한 프레임형 차단기가 메인 스위치로 사용되어 수신 또는 버스 결속 기능을 제공합니다. 2. 전력센터 캐비닛(PC)

배전에는 DW45, NA1, CDW7MT, E-시리즈 등 다양한 유형의 국내외 캐비닛 장착형 회로 차단기가 활용됩니다.

3. 모터제어센터(MCC)

크고 작은 서랍으로 구성된 각 회로의 주 스위치는 차단 용량이 높은 배선용 차단기 또는 퓨즈가 있는 회전식 부하 스위치를 사용합니다.

4. 무효전력 보상 캐비닛

• 서랍형

5가지 크기가 제공되며 모두 높이 8E(200mm)를 기준으로 합니다. 모듈식 설계를 통해 1800mm의 효과적인 구성 요소 설치 높이가 가능하므로 전체 캐비닛 레이아웃이 더욱 간소화되고 미학적으로 만족스럽습니다. •8E/4: 높이 200mm, 너비 150mm, 깊이 400mm 크기의 공간 내에 병렬로 조립된 서랍유닛 4개

•8E/2: 높이 200mm, 너비 300mm, 깊이 400mm 크기의 공간 내에 병렬로 조립된 서랍유닛 2개

•8E: 높이 200mm, 너비 600mm, 깊이 400mm 크기의 공간에 조립된 서랍유닛 1개

•16E: 높이 400mm, 너비 600mm, 깊이 400mm 크기의 공간에 조립된 서랍 유닛 1개

•24E: 높이 600mm, 너비 600mm, 깊이 400mm 크기의 공간 내에 조립된 서랍 유닛 1개
