단상 전력 변압기와 3상 전력 변압기의 주요 차이점은 무엇입니까?

소개

---

단상 시스템과 3상 시스템의 차이점을 이해하는 것은 올바른 시스템을 선택할 때 중요한 단계입니다.전력 변압기배전, 산업 시설 또는 인프라 프로젝트에 사용됩니다. 실제 응용 분야에서 변압기 성능은 에너지 효율성, 작동 안정성, 유지 관리 비용 및 장기 안전성에 직접적인 영향을 미칩니다. 주거용 전력망부터 중공업 플랜트까지, 단상 설계와 3상 설계 중 선택에 따라 전기 에너지가 얼마나 효과적으로 전송되고 활용되는지가 결정됩니다.

LUGAO POWER CO.,LTD.에서는 수십 년 동안 변압기 설계, 제조 및 테스트 프로세스를 개선해 왔습니다. 우리의 경험에 따르면 많은 조달 팀은 전압 정격이나 가격에만 초점을 맞추고 위상 구성, 부하 동작 및 수명주기 비용을 간과합니다. 우리 공장에서는 매일전력 변압기일반 사양이 아닌 애플리케이션 기반 요구 사항을 기반으로 설계되었습니다.

목차

---

• 단상 전력 변압기란 무엇이며 어떻게 작동합니까?
• 3상 전력 변압기란 무엇이며 왜 널리 사용됩니까?
• 주요 구조적, 전기적 차이점은 무엇입니까?
• 실제 애플리케이션에서 성능, 효율성 및 비용은 어떻게 비교됩니까?
• 요약
• FAQ

단상 전력 변압기란 무엇이며 어떻게 작동합니까?

---

단상전력 변압기단일 교류 전압 파형을 사용하여 회로 간에 에너지를 전달하도록 설계된 전기 장치입니다. 이는 전자기 유도 원리에 따라 작동하여 주파수 일관성을 유지하면서 전압 레벨을 변환합니다. 이러한 유형의 변압기는 전기 수요가 안정적이고 예측 가능하며 상대적으로 제한된 저부하 및 중간 부하 환경에 널리 적용됩니다.

엔지니어링 관점에서 볼 때 단상 구성은 구조적 단순성과 작동 신뢰성을 제공합니다. 우리 공장에서는 컴팩트한 크기와 비용 효율성이 필수적인 주거용 배전 네트워크, 농촌 전화 프로젝트, 경상업용 건물 및 보조 전력 시스템에 이 디자인을 일반적으로 선택합니다.

단상 전력 변압기는 실제로 어떻게 작동합니까?

단상의 작동 메커니즘전력 변압기전원에 연결된 1차 권선과 부하에 연결된 2차 권선에 의존합니다. 교류 전류가 1차 권선을 통해 흐를 때 변압기 코어 내에 다양한 자기장이 생성됩니다. 이 자속은 두 권선 사이의 권선비에 의해 결정되는 2차 권선에 전압을 유도합니다.

우리의 설계 철학은 다양한 부하 조건에서 자기 안정성을 유지하는 데 중점을 둡니다. 우리 공장에서는 장기간 작동 중 와전류 손실, 히스테리시스 손실 및 열 응력을 줄이기 위해 코어 재료 선택, 적층 두께 및 권선 정렬을 신중하게 제어합니다.

일반적인 전기 매개변수 및 정격 범위

단상 변압기는 일반적으로 배전 수준 애플리케이션에 맞는 특정 전기 제한 내에서 제조됩니다. 다음은 실제 설치에서 관찰되는 가장 일반적인 기술적 특성입니다.

• 정격 전압 범위는 일반적으로 1차 측에서 3kV ~ 35kV입니다.
• 보조 전압 옵션에는 일반적으로 120V, 220V 또는 240V가 포함됩니다.
• 정격 용량은 종종 100kVA 미만으로 떨어집니다.
• 50Hz 또는 60Hz에서의 주파수 호환성
• 연속적 또는 간헐적 듀티 사이클을 위해 설계됨

이 매개변수는 단상을 허용합니다.전력 변압기수요가 적당하고 균형 잡힌 곳에서 효율적으로 수행합니다. 당사의 엔지니어링 팀은 절연 등급 및 열 마진이 표준 작동 요구 사항을 초과하여 서비스 수명 연장을 지원하도록 보장합니다.

구조 설계 및 재료 고려 사항

단상 변압기의 물리적 구조는 성능, 안전성 및 내구성에 직접적인 영향을 미칩니다. 다상 시스템에 비해 구조는 더 단순하지만 여전히 정밀한 제조가 필요합니다.

• 낮은 자기 손실에 최적화된 적층 실리콘 강철 코어
• 안정적인 전압 출력을 위한 동심 또는 다층 권선 구조
• 설치 환경에 따라 유침식 또는 건식 단열재 사용
• 기둥 장착형 또는 실내 설치를 위한 컴팩트한 설치 공간
• 단락 조건에서 기계적 응력 감소

우리 공장에서는 각 장치가 일관된 성능을 보장하기 위해 치수 검증과 절연 저항 테스트를 거칩니다. 당사의 제조 공정은 운송 및 설치 중 변형을 방지하기 위해 기계적 강성을 강조합니다.

일반적인 애플리케이션 시나리오 및 사용 사례

단상 변압기는 많은 배전 시스템에서 필수 구성 요소로 남아 있습니다. 이들의 유연성 덕분에 3상 시스템이 불필요하거나 비실용적일 수 있는 광범위한 환경에 배포할 수 있습니다.

• 주거 지역 및 아파트 단지
• 부하 지점이 분산된 농촌 전력망
• 소규모 소매점 및 사무실 건물
• 조명 시스템 및 제어 회로
• 백업 및 보조 전원 장치

우리의 경험에 따르면 이러한 시나리오에서는 잘 설계된 단상전력 변압기안정적인 전압 조정과 최소한의 유지 관리 요구 사항을 제공합니다. 우리 공장에서는 부식 방지 코팅과 강화된 단자를 통합하여 실외 내구성을 향상시켰습니다.

실제 운영의 장점과 한계

단상 변압기는 많은 이점을 제공하지만 전력 인프라를 계획할 때 한계를 이해하는 것도 마찬가지로 중요합니다.

• 다상 시스템에 비해 초기 비용이 낮음
• 더 간단한 설치 및 배선 요구 사항
• 교체 및 시스템 확장 용이
• 빠르게 변화하거나 높은 부하에서 효율성이 제한됨
• 대형 모터나 중공업 장비에는 적합하지 않음

설계 단계에서 당사 엔지니어는 부하 프로필과 향후 확장 계획을 평가하여 선택한 변압기 유형이 시간이 지나도 계속 실행 가능한지 확인합니다. 우리 공장에서는 품질 관리가 장기적인 신뢰성에 중요한 요소인 내열성과 절연 노화 성능에 중점을 두고 있습니다.

요약하면 단상전력 변압기중저전력 분배를 위한 실용적이고 비용 효율적인 솔루션을 나타냅니다. 정밀하게 설계하고 적합한 애플리케이션에 배포하면 운영상의 복잡성을 최소화하면서 신뢰할 수 있는 성능을 제공합니다.

3상 전력 변압기란 무엇이며 왜 널리 사용됩니까?

---

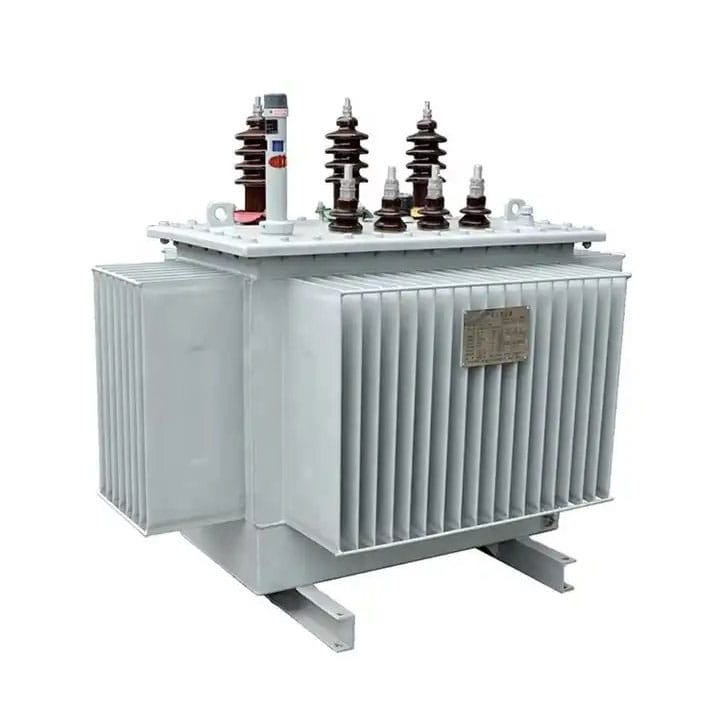

삼상전력 변압기서로 위상이 120도 다른 3개의 교류 전류를 관리하도록 설계된 현대 전기 배전 시스템의 기본 장치입니다. 이러한 위상 변화를 통해 지속적이고 균형 잡힌 전력 공급이 가능하므로 중부하 및 고부하 애플리케이션에 대해 매우 효율적이고 안정적입니다. 단상 장치와 달리 3상 변압기는 높은 신뢰성과 에너지 효율성이 요구되는 산업 플랜트, 유틸리티 그리드, 대형 상업용 건물 및 인프라 프로젝트에 필수적입니다.

우리 공장에서는 엄격한 작동 및 안전 표준을 충족하는 3상 변압기 제조에 중점을 두고 있습니다. 당사의 엔지니어링 접근 방식은 정밀한 코어 설계, 고급 권선 기술 및 신중한 절연체 선택을 결합합니다. 이러한 설계 요소는 함께 작동하여 각 변압기가 다양한 부하 조건에서 안정적인 성능, 최소한의 에너지 손실 및 장기 내구성을 제공하도록 보장합니다.

3상 전력 변압기는 어떻게 작동합니까?

3상 변압기는 각각 해당 위상에 연결된 1차 및 2차 권선 세 세트로 구성됩니다. 전류가 1차 권선을 통해 흐르면 적층 코어에 자속이 생성됩니다. 이 자속은 권선비에 따라 2차 권선에 전압을 유도합니다. 적절한 위상 정렬은 3상 출력이 지속적이고 균형 잡힌 전력을 제공하도록 보장합니다.

우리 공장에서는 핵심 구성에 특별한 주의를 기울입니다. 우리는 종종 3개의 림 또는 5개의 림 실리콘 강철 코어 구성을 사용하여 와전류 및 히스테리시스 손실을 최소화하면서 자속 분포를 최적화합니다. 우리 공장에서는 열 핫스팟을 방지하고 절연 내력을 향상시키기 위해 정밀한 권선 장력 제어 및 절연 레이어링을 구현합니다.

전기 및 구조 사양

3상 변압기는 단상 장치보다 더 높은 용량과 더 까다로운 응용 분야에 맞게 설계되었습니다. 다음은 공장에서 일반적으로 구성하는 주요 기술 매개변수입니다.

• 그리드 요구 사항에 따라 6kV ~ 132kV 이상의 1차 전압 정격
• 산업용 배전을 위한 2차 전압은 일반적으로 380V ~ 11kV입니다.
• 100kVA에서 최대 수 MVA까지의 전력 용량
• 50Hz 또는 60Hz에서의 주파수 호환성
• 변압기 냉각 유형: 환경 및 안전 요구 사항에 따라 선택되는 오일 침지형 또는 건식 유형

이러한 사양은 우리의 3상전력 변압기장치는 안정적인 출력 전압을 유지하고 시스템 손실을 최소화하면서 크고 동적 부하 프로필을 수용할 수 있습니다.

코어 및 권선 구성 옵션

3상 변압기는 코어 및 권선 배열에 유연성을 제공하며 이는 효율성, 단락 성능 및 유지 관리 요구 사항에 직접적인 영향을 미칩니다. 우리 공장은 일반적으로 다음과 같은 디자인을 사용합니다.

• 전압 변환 및 부하 균형 요구 사항에 따라 1차 및 2차 권선에 대한 스타(Y) 또는 델타(Δ) 연결
• 표준 산업용 애플리케이션을 위한 3개의 림 코어
• 고용량 장치에서 자기 대칭을 개선하고 코어 손실을 줄이기 위한 5개의 림 코어
• 열 방출을 강화하고 부분 방전 위험을 줄이기 위한 계층형 권선 또는 디스크형 권선

또한 높은 열 및 전기적 스트레스를 견디도록 설계된 절연 시스템을 통합하여 연속 작동 시나리오에서도 변압기 수명을 연장합니다. 우리 엔지니어링 팀은루가오파워(주)전체 시스템 신뢰성을 향상시키면서 진동과 소음을 최소화하는 정밀한 코어 및 권선 조립을 강조합니다.

애플리케이션 및 산업 사용 사례

3상 변압기는 높은 전력 공급, 지속적인 작동 및 효율성을 요구하는 애플리케이션에 매우 중요합니다. 3단계의 일반적인 사용 사례전력 변압기포함하다:

• 철강, 화학, 제조시설 등 중공업 플랜트
• 유틸리티 전력 분배 네트워크 및 변전소 통합
• 대규모 상업단지, 데이터센터, 병원
• 풍력발전단지, 태양광발전소 등 재생에너지 프로젝트
• 상당한 전기 부하가 있는 고층 주거용 건물

우리 공장은 부하 패턴, 환경 조건 및 향후 확장 요구 사항을 평가하여 각 시나리오에 대한 맞춤형 솔루션을 제공합니다. 이를 통해 배송된 모든 변압기는 높은 효율과 장기적인 작동 안정성을 유지할 수 있습니다.

장점 및 고려사항

3상 변압기는 수요가 많은 응용 분야에서 선호되는 몇 가지 주요 이점을 제공합니다.

• 에너지 효율성이 향상되고 kVA당 구리 및 코어 손실이 감소합니다.
• 지속적이고 균형 잡힌 전력 흐름으로 산업용 모터 및 중장비에 이상적
• 단상 시스템에 비해 고조파 왜곡 감소
• 전달된 에너지 단위당 운영 및 유지 관리 비용 절감
• 연속 부하 조건에서 더 긴 서비스 수명

그러나 신중한 설치, 보다 복잡한 보호 조정 및 더 높은 초기 투자가 필요합니다. 우리 공장에서는 이러한 시스템이 올바르게 설치되고 성능이 최적화되도록 지침과 엔지니어링 지원을 제공합니다. 적절한 삼상을 선택함으로써전력 변압기, 우리 고객은 시스템 수명주기 동안 상당한 에너지 절약과 운영 안정성을 달성할 수 있습니다.

요약하면, 3상 변압기는 현대 산업 및 상업용 전력 분배에 없어서는 안 될 요소입니다. LUGAO의 공장은 고급 설계, 정밀 제조 및 엄격한 품질 관리를 통합하여 각 장치가 가장 까다로운 응용 분야에서도 효율적이고 안정적이며 신뢰할 수 있는 성능을 제공하도록 보장합니다.

주요 구조적, 전기적 차이점은 무엇입니까?

---

단상과 3상 간의 주요 차이점 이해전력 변압기특정 응용 분야에 적합한 장비를 선택하는 데 중요합니다. 두 가지 유형 모두 전자기 유도를 통해 전압 변환을 수행하지만 구조적 구성, 전기적 특성 및 작동 성능이 크게 다릅니다. 우리 공장에서는 항상 변압기 설계를 부하 요구 사항, 작동 환경 및 장기적인 성능 기대치에 맞추는 것을 강조합니다.

핵심 구조 및 권선 차이점

코어 및 권선 구성은 단상 변압기와 3상 변압기의 주요 차이점 중 하나입니다. 단상 장치는 일반적으로 1차 권선과 2차 권선이 있는 간단한 적층 코어를 특징으로 합니다. 이와 대조적으로 3상 변압기에는 3개의 권선 세트가 있으며 위상 간 자속의 균형을 맞추기 위해 3개 림 또는 5개 림 코어를 사용할 수 있습니다.

• 단상: 더 단순한 적층 코어, 더 적은 권선, 더 작은 크기
• 3상: 최적의 자속 분포를 위한 다중 림 코어, 3개의 1차 및 2차 권선
• 우리 공장은 와전류 손실을 최소화하고 작동 중 진동을 줄이기 위해 정밀한 적층 적층에 중점을 둡니다.

전기 성능 및 부하 처리

전기적 관점에서 볼 때 단상 변압기는 저부하 및 중부하 애플리케이션에 적합합니다. 이는 안정된 부하에서 적절한 전압 조절을 제공하지만 급격하게 변화하거나 불균형 부하에서 전압 변동이 발생할 수 있습니다. 반면, 3상 변압기는 지속적이고 균형 잡힌 전력 공급을 유지하므로 산업용 모터, 중장비 및 대규모 상업용 설치에 이상적입니다.

• 단상: 중간 효율, 주거용 및 경상업용 부하에 적합
• 3상: 효율성 향상, 에너지 손실 감소, 수요가 많은 산업 시스템에 적합
• 우리 공장은 삼상을 설계합니다.전력 변압기열 성능을 최적화하고 변동하는 부하에서 전압 안정성을 유지하는 코어 및 권선

크기, 무게 및 설치 고려 사항

이러한 변압기의 물리적 치수와 설치 요구 사항도 다릅니다. 단상 장치는 작고 가벼우며 운반이 용이하므로 기둥 장착형 또는 분산형 설치에 적합합니다. 3상 변압기는 추가 권선 및 코어 재료로 인해 더 큰 설치 공간과 더 높은 무게를 가지지만 kVA당 우수한 전력 밀도를 제공하고 대규모 중앙 집중식 시스템에 대한 설치 복잡성을 줄입니다.

• 단상: 설치가 쉽고 최소한의 구조적 지원이 필요함
• 3상: 더 강한 기초와 조화로운 배선이 필요하지만 더 큰 부하를 효율적으로 지원합니다.
• 우리 공장에서는 안전하고 안정적인 배포를 보장하기 위해 설치 지침과 공장 테스트를 거친 구성을 제공합니다.

비용 및 유지 관리에 미치는 영향

비용 및 유지 관리 고려 사항도 중요합니다. 단상 변압기는 일반적으로 초기 비용이 저렴하고 유지 관리가 더 간단합니다. 그러나 장기간 작동 시 3상 변압기는 더 높은 효율성, 에너지 손실 감소 및 긴 서비스 간격으로 인해 총 소유 비용을 더 낮출 수 있습니다.

• 단상: 초기 비용 절감, 개별 장치 교체 용이
• 3단계: 초기 투자 비용은 높지만 시간이 지남에 따라 운영 및 유지 관리 비용은 낮아집니다.
• 우리 공장에서는 유지 관리 필요성을 최소화하고 두 유형 모두에 대한 서비스 수명 연장을 보장하기 위해 견고한 설계와 품질 보증을 강조합니다.

요약하면 단상과 3상 간의 주요 구조적, 전기적 차이점은 다음과 같습니다.전력 변압기효율성, 부하 처리, 설치 및 비용에 영향을 미칩니다. LUGAO POWER CO.,LTD.의 우리 팀은 이러한 요소를 꼼꼼하게 평가하여 제공되는 각 변압기가 특정 애플리케이션 및 장기 성능에 최적화되도록 보장합니다.

애플리케이션의 성능, 효율성 및 비용은 어떻게 비교됩니까?

---

성능 비교에서는 실질적인 차이가 가장 분명하게 드러납니다. 단상 시스템은 부하가 고르지 않을 때 전압 변동이 발생할 수 있는 반면, 3상 시스템은 보다 원활한 전력 흐름과 더 높은 모터 효율을 제공합니다.

효율성과 로드 밸런싱

• 3상 시스템은 여러 단계에 걸쳐 전력을 균등하게 분배합니다.
• kVA당 구리 및 코어 손실 감소
• 산업용 모터와의 호환성 향상
• 고조파 왜곡 감소

수명주기에 따른 비용 고려 사항

• 단상 장치는 초기 비용이 낮습니다.
• 3상 장치는 시간이 지남에 따라 에너지 손실을 줄입니다.
• kVA당 유지보수 비용은 3상 시스템의 경우 더 낮습니다.
• 지속적인 부하에서 더 긴 서비스 수명

우리 공장 생산 데이터는 잘 설계된 3상전력 변압기산업 사용자에게 탁월한 투자 수익을 제공하는 경우가 많습니다. LUGAO POWER CO.,LTD.에서는 제조뿐만 아니라 솔루션이 지속 가능하고 확장 가능한 전력 시스템을 지원하도록 하는 데 중점을 두고 있습니다.

요약

---

단상 및 3상 변압기는 전기 네트워크 내에서 서로 다른 용도로 사용됩니다. 단상 설계는 저부하 환경에 단순성과 유연성을 제공하는 반면, 3상 시스템은 까다로운 애플리케이션에 효율성, 안정성 및 확장성을 제공합니다. 오른쪽 선택전력 변압기부하 특성, 향후 확장 및 수명주기 비용에 대한 깊은 이해가 필요합니다.

LUGAO POWER CO.,LTD.에서는 경험, 제조 정밀도 및 품질 관리 시스템을 통해 당사 제품이 국제 표준과 실제 운영 요구 사항을 충족하도록 보장합니다. 우리 공장은 신뢰성과 장기적인 성능을 위해 설계된 맞춤형 변압기 솔루션을 통해 글로벌 고객을 계속 지원하고 있습니다.

새로운 프로젝트를 계획하거나 기존 시스템을 업그레이드하는 경우 당사 기술 팀이 전문적인 권장 사항과 맞춤형 솔루션을 통해 귀하를 지원할 준비가 되어 있습니다.문의하기오늘 우리의 전문 지식이 전력 인프라를 어떻게 향상시킬 수 있는지 논의하겠습니다.

FAQ

---

Q1: 효율성 측면에서 단상 전력 변압기와 3상 전력 변압기의 주요 차이점은 무엇입니까?

3상 변압기는 특히 고부하 조건에서 지속적인 전력을 공급하고 출력 단위당 에너지 손실을 줄이기 때문에 일반적으로 더 효율적입니다.

Q2: 산업용 애플리케이션을 위한 단상 전력 변압기와 3상 전력 변압기의 주요 차이점은 무엇입니까?

산업용 애플리케이션에서는 시간이 지남에 따라 더 나은 모터 성능, 부하 균형 및 더 낮은 운영 비용으로 인해 3상 변압기의 이점을 더 많이 누릴 수 있습니다.

Q3: 유지 관리 요구 사항에 있어 단상 변압기와 3상 전력 변압기의 주요 차이점은 무엇입니까?

단상 시스템은 개별 교체가 더 쉬운 반면, 3상 시스템은 더 체계적인 유지 관리가 필요하지만 서비스 간격이 더 깁니다.

Q4: 설치 유연성 측면에서 단상 변압기와 3상 전력 변압기의 주요 차이점은 무엇입니까?

단상 장치는 제한된 위치나 분산된 위치에 설치하기 쉬운 반면, 3상 변압기는 중앙 집중식 전력 분배에 최적화되어 있습니다.

Q5: 장기 비용 측면에서 단상 전력 변압기와 3상 전력 변압기의 주요 차이점은 무엇입니까?

3상 변압기는 초기 비용이 더 높지만 일반적으로 효율성과 내구성이 향상되어 총 소유 비용이 더 낮습니다.
