링 메인 유닛(RMU)이란 무엇이며 현대 중전압 배전 시스템에 필수적인 이유는 무엇입니까?

A 링 메인 유닛(RMU)도시 및 산업 배전 네트워크에 사용되는 소형의 밀폐형 고신뢰성 중전압 스위치기어 솔루션입니다. 링형 배전 시스템에서 무정전 전원 공급, 안전한 격리 및 유연한 네트워크 운영을 보장하는 데 중요한 역할을 합니다.

이 종합 가이드에서는 링 메인 유닛의 작동 방식, 핵심 구성 요소, 전압 분류, 기술 사양, 설치 시나리오, 안전 표준 및 제조업체의 선호 사항을 살펴봅니다.루가오 파워지능적이고 환경 친화적인 RMU 솔루션의 미래를 만들어가고 있습니다.

목차

• 1. 링메인유닛이란?
• 2. 링 메인 유닛은 어떻게 작동하나요?
• 3. 링 본체의 종류
• 4. RMU의 주요 구성 요소
• 5. 기술 사양 및 전압 정격
• 6. RMU의 응용
• 7. RMU 배전반 사용의 장점
• 8. 설치 및 유지 관리 고려 사항
• 9. Lugao 파워 링 메인 유닛을 선택하는 이유는 무엇입니까?
• 10. 스마트 RMU 기술의 미래 동향
• 11. 자주 묻는 질문

1. 링메인유닛이란?

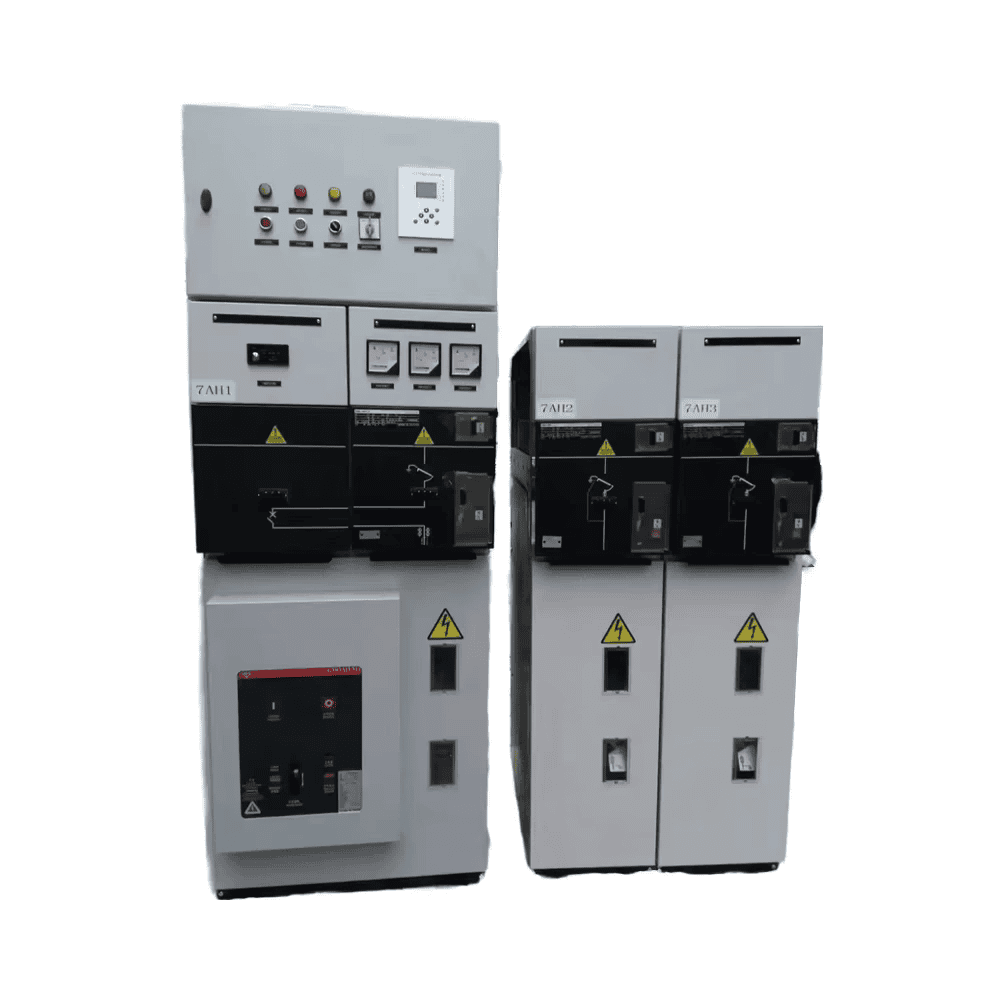

A 링 메인 유닛(RMU)링형 배전망에 사용되는 소형 금속 폐쇄형 고압 개폐 장치입니다. 일반적으로 다음 사이에서 작동하는 2차 분배 시스템에 설치됩니다.11kV 및 33kV.

RMU의 핵심 목적은 다음과 같습니다.

• 무정전 전원 공급 보장
• 부하 전환 기능 제공
• 네트워크의 결함이 있는 부분을 격리
• 변압기 및 배전선 보호

RMU는 신뢰성과 컴팩트한 설치가 중요한 도시 그리드, 상업 단지, 재생 에너지 스테이션 및 산업 시설에서 일반적으로 사용됩니다.

2. 링 메인 유닛은 어떻게 작동하나요?

링 분배 시스템에서는 전력이 루프로 흐릅니다. RMU는 링 내의 전략적 노드에 위치합니다. 정상 작동 시:

• 두 개의 들어오는 피더 모두 전원이 공급된 상태로 유지됩니다.
• 하중은 링을 통해 공급됩니다.
• 전원 흐름 방향을 조정할 수 있습니다.

결함이 발생한 경우:

1. 결함이 있는 부분이 감지되었습니다.
2. 해당 스위치가 열립니다
3. 링의 다른 쪽에서 전원이 계속 흐릅니다.

이 구성은 가동 중단 시간을 크게 줄이고 시스템 안정성을 향상시킵니다.

3. 링 본체의 종류

3.1 가스 절연 링 메인 유닛(SF6 RMU)

• SF6 가스를 절연 매체로 사용
• 컴팩트하고 밀봉되어 평생 사용 가능
• 높은 신뢰성
• 낮은 유지보수

3.2 공기 절연 RMU

• 환경 친화적인 대안
• SF6 가스 없음
• 약간 더 큰 설치 공간

3.3 실내 및 실외 RMU

4. RMU의 주요 구성 요소

표준 링 메인 유닛은 일반적으로 다음으로 구성됩니다.

• 부하 개폐기(LBS)
• 회로 차단기(CB)
• 지구 스위치
• 버스바 시스템
• 보호계전기
• 변압기 보호 모듈

고급 RMU루가오 파워지능형 보호 계전기와 원격 모니터링 시스템을 통합하여 스마트 그리드 호환성을 구현합니다.

5. 기술 사양 및 전압 정격

RMU를 선택할 때 다음을 고려하십시오.

• 네트워크 전압 레벨
• 단락 용량
• 환경 조건
• 향후 확장 요구 사항

6. 링메인유닛의 응용

링 메인 유닛은 다음과 같이 널리 배포됩니다.

• 도시 배전망
• 재생 가능 에너지 시스템(태양광 및 풍력 발전소)
• 산업 제조 공장
• 상업단지
• 주거 공동체
• 철도 전기 시스템

컴팩트한 크기와 모듈식 구성으로 인해 컴팩트 변전소 및 조립식 변전소에 이상적입니다.

7. RMU 배전반 사용의 장점

7.1 높은 신뢰성

링 네트워크 이중화로 인한 가동 중지 시간을 최소화합니다.

7.2 컴팩트한 디자인

공간이 제한된 설치에 이상적입니다.

7.3 향상된 안전성

• 완전히 밀폐된 구조
• 연동 메커니즘
• 아크 결함 억제

7.4 낮은 유지보수

평생 밀봉된 가스 절연 시스템은 서비스 요구 사항을 줄입니다.

7.5 확장성

모듈식 설계는 향후 확장을 지원합니다.

8. 설치 및 유지 관리 고려 사항

설치 체크리스트:

• 접지 시스템 확인
• 케이블 종단이 올바른지 확인하세요.
• IEC 표준을 따르세요
• 보호 계전기 구성 확인

유지 관리 모범 사례:

• 정기 육안 검사
• 가스 압력 모니터링(SF6 RMU용)
• 릴레이 테스트
• 열 스캐닝

9. Lugao 파워 링 메인 유닛을 선택하는 이유는 무엇입니까?

루가오 파워신뢰받는 중압배전장비 전문 제조업체입니다. 링 메인 유닛은 국제 표준과 최신 스마트 그리드 요구 사항을 충족하도록 설계되었습니다.

주요 강점:

• 첨단 제조 기술
• 엄격한 품질 관리 시스템
• 맞춤형 RMU 구성
• 지능형 모니터링 통합
• IEC 표준 준수

RMU 솔루션에 대한 자세한 기술 정보를 보려면 Lugao Power의 공식 제품 리소스 및 기술 문서를 살펴보세요.

10. 스마트 RMU 기술의 미래 동향

RMU 기술의 발전에는 다음이 포함됩니다.

• SF6가 없는 친환경 단열재
• IoT 기반 원격 모니터링
• 디지털 보호 계전기
• 스마트 그리드 통합
• AI 분석을 활용한 예측 유지보수

글로벌 에너지 인프라가 더욱 분산화되고 재생 가능 중심이 되면서 지능형 RMU는 안정적이고 효율적인 분배를 보장하는 데 중요한 역할을 할 것입니다.

11. 자주 묻는 질문(FAQ)

Q1: RMU와 기존 스위치기어의 차이점은 무엇입니까?

RMU는 컴팩트하고 밀봉되어 있으며 링 분배 네트워크용으로 특별히 설계된 반면, 기존 스위치기어는 루프 이중화를 지원하지 않을 수 있습니다.

Q2: 링 메인 유닛의 일반적인 전압 레벨은 무엇입니까?

일반적인 전압 레벨에는 11kV, 24kV 및 33kV 시스템이 포함됩니다.

Q3: SF6 가스는 위험합니까?

SF6는 독성이 없지만 온실가스입니다. 적절한 취급 및 밀봉 시스템은 환경에 미치는 영향을 최소화합니다.

Q4: RMU는 얼마나 오래 지속되나요?

적절한 설치 및 유지 관리를 통해 RMU의 사용 수명은 일반적으로 20~30년입니다.

Q5: RMU를 스마트 그리드에 통합할 수 있습니까?

예. Lugao Power와 같은 제조업체의 최신 RMU는 SCADA 및 원격 모니터링 시스템을 지원합니다.

결론: 링 메인 유닛이 안정적인 배전의 중추인 이유

그만큼링 본체현대 고압 배전 네트워크의 초석입니다. 컴팩트한 디자인, 높은 신뢰성, 안전 기능 및 적응성은 도시, 산업 및 재생 에너지 시스템에 없어서는 안 될 요소입니다.

전력 인프라가 계속 발전함에 따라루가오 파워차세대 전기 네트워크에 필요한 성능, 인텔리전스, 안전성을 제공합니다.
