​실내 및 실외 고전압 진공 회로 차단기의 차이점은 무엇입니까?

현대 배전 시스템에서 진공 회로 차단기(VCB)는 전원 공급 장치의 안전과 안정성을 보장하는 데 중요한 장비입니다. 주요 기능은 오류 발생 시 신속하게 전류를 차단하고 라인을 격리하여 장비 손상과 대규모 정전을 방지하는 것입니다. 그러나 많은 구매 및 엔지니어링 담당자는 모델을 선택할 때 실내 VCB와 실외 VCB의 차이점에 대해 혼동하는 경우가 많습니다. 둘 다 진공 소호 기술을 사용하지만 왜 그렇게 중요한 설계 차이가 있습니까? 그리고 프로젝트 시나리오에 따라 어떻게 선택해야 할까요?

전문 전력 장비 제조업체인 Lugao Power는 실내 및 실외 진공 차단기 제품을 결합하여 두 가지의 핵심 차이점, 설계 특징 및 적용 가능한 시나리오를 분석하여 올바른 장비를 쉽게 선택할 수 있도록 도와줍니다.

진공 차단기(VCB)란 무엇입니까?

진공 회로 차단기는 아크 소화 매체와 절연 매체로 진공을 사용합니다. 진공 환경을 사용하여 전기 아크를 소멸시켜 회로를 제어하고 보호합니다. 이는 오일이나 SF6 가스의 사용을 피하여 더욱 안전하고 환경친화적입니다. 이는 발전소 및 변전소, 특히 빈번한 작동이 필요한 응용 분야에서 널리 사용됩니다.

이를 구별하는 가장 기본적인 방법은 설치 환경입니다. 진공 회로 차단기는 주로 두 가지 범주로 나뉩니다. 실내 고전압 진공 회로 차단기: 밀폐되고 제어되는 실내 환경에 사용하기에 적합하고 표준 개폐 장치와 호환되며 안정적인 실내 작동 조건을 충족합니다.

실외용 고전압 진공 회로 차단기: 악천후에 대한 걱정 없이 불확실한 다양한 실외 환경에서 사용하기에 적합합니다.

실내든 실외든 고전압 진공 회로 차단기는 동일한 핵심 아크 소화 원리를 공유하지만 구조, 보호 및 절연 설계는 다양한 시나리오에 맞게 완전히 맞춤화됩니다.

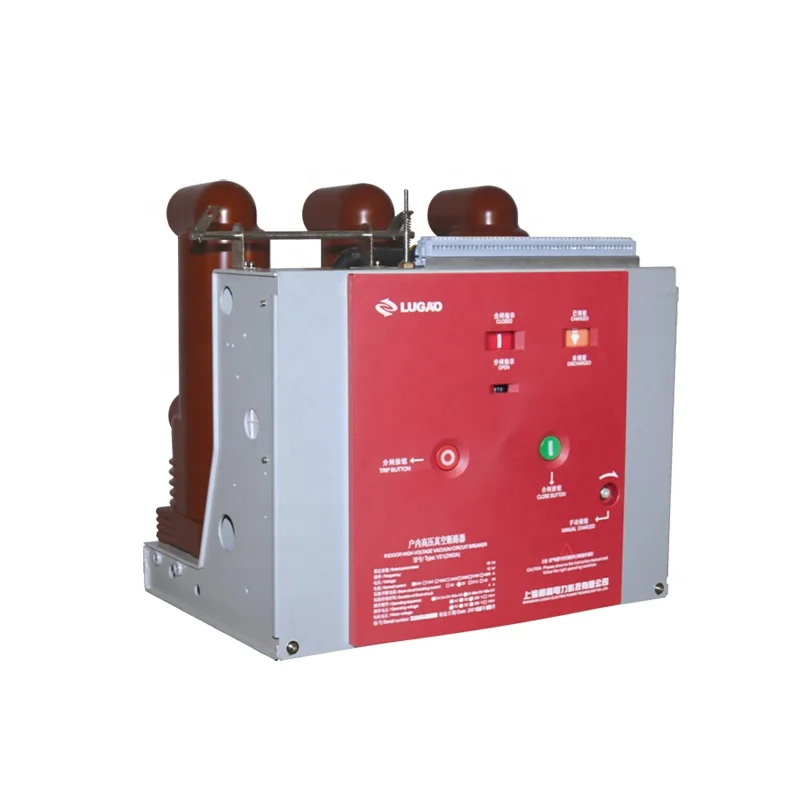

실내 진공 회로 차단기(VS1 시리즈)

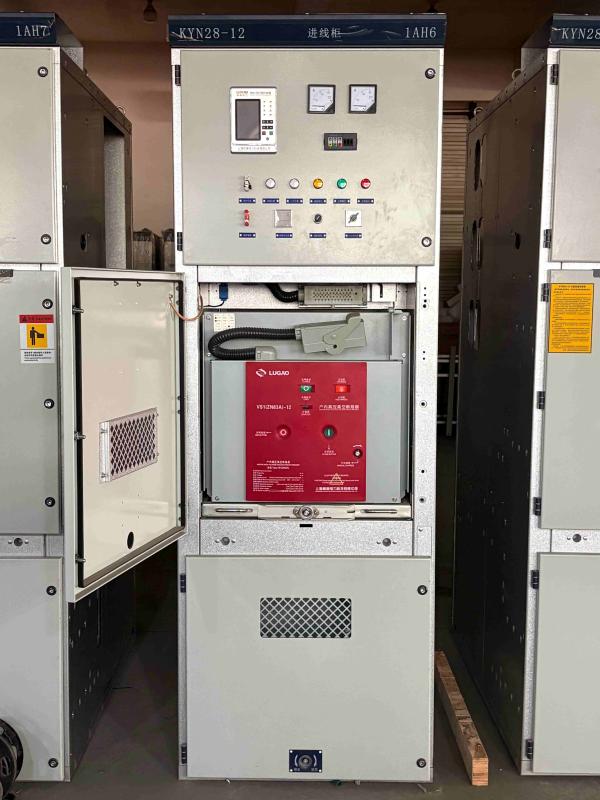

실내 VCB는 일반적으로 개폐기 및 실내 변전소와 같은 밀폐된 공간에 설치되는 가장 일반적인 유형의 회로 차단기입니다. Lugao Power의 실내 진공 회로 차단기는 캐비닛 장착형 설계의 전형적인 예입니다. 작동 메커니즘은 회로 차단기 본체에 통합되어 고정 설치 장치로 사용할 수 있을 뿐만 아니라 전용 추진 장치와 함께 사용하여 트롤리 장치를 구성할 수도 있습니다. 주회로부는 일체형으로 밀봉된 극을 활용하여 차단기의 소형화 및 유지보수가 필요 없는 작동을 실현할 수 있습니다. KYN28A-12와 같은 개폐 장치를 장착할 수 있으며 고정형 장치에도 XGN 시리즈 고정형 개폐 장치를 장착할 수 있습니다.

디자인 특징

1. 컴팩트한 모듈형 구조로 표준 배전반에 적용 가능

실내 VCB의 치수는 KYN28과 같은 표준 배전반의 치수에 따라 엄격하게 설계되었습니다. 모듈형 프레임 구조를 채택하여 캐비닛에 직접 매립하여 설치할 수 있어 실내 배전 공간 활용도를 극대화합니다. Lugao의 실내 진공 차단기는 진공 차단기, 작동 메커니즘 및 제어 장치를 통합합니다. 전면 패널에는 작업자의 편리한 작동 및 모니터링을 위해 개폐 버튼과 상태 표시등이 장착되어 있습니다.

2. 기본 보호 등급으로 깨끗한 실내 환경에 적합합니다.

건조하고 비가 내리지 않으며 자외선이 없는 실내 환경에 설치되기 때문에 실내 VCB의 보호 등급은 일반적으로 IP20~IP40이며, 혹독한 기상 조건에 대처할 필요 없이 손가락이나 도구와의 우연한 접촉 및 소량의 먼지에 대해서만 보호하면 됩니다.

3. 캐비닛 작동 조건에 적합한 에폭시 수지 절연 구조

실내 VCB의 소호실은 에폭시 수지 슬리브로 밀봉되어 상간 및 상간 절연을 제공하여 배전반 내부의 건조하고 깨끗한 환경에 적합합니다. 크기가 작고 안정적인 단열 기능을 제공합니다.

4. 배전반을 통한 안전 격리 달성

실내 VCB 자체에는 눈에 보이는 단로기 스위치가 없습니다. 안전 절연 기능은 스위치기어의 접지 스위치와 단로기 스위치에 의해 달성되며 포괄적인 캐비닛 연동 보호 기능이 있는 시나리오에 적합합니다.

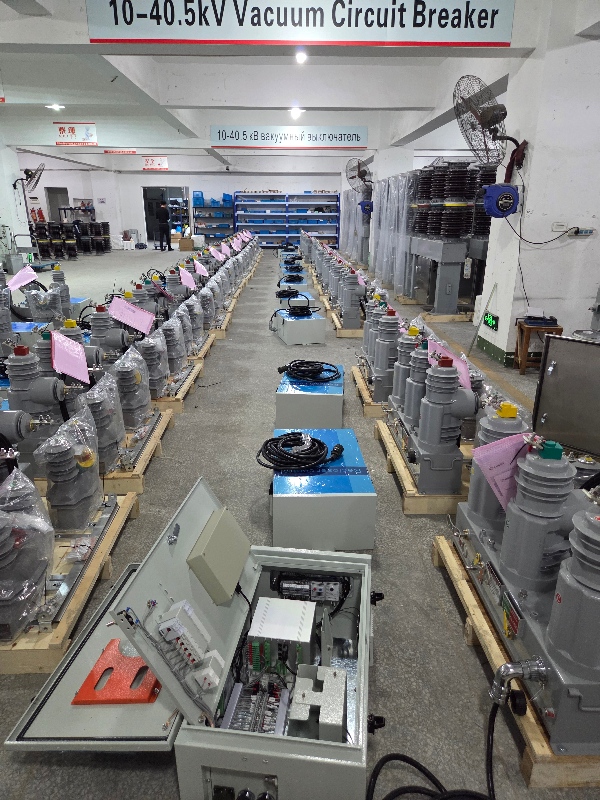

실외 진공 차단기(ZW32 시리즈)

실외용 VCB는 햇빛과 비, 극심한 온도차, 먼지 오염 등의 조건을 다루면서 장기간 실외에 노출되어야 하기 때문에 내구성과 보호 기능이 강조되도록 설계되었습니다. Lugao Electric의 실외 VCB는 작은 크기, 가벼운 무게, 결로 방지 특성 및 유지 관리가 필요 없는 작동이 특징입니다.

디자인 특징

1. 고밀봉 삼상 포스트형 완전밀폐형 구조

실외 진공 회로 차단기는 완전 밀봉 설계를 채택하여 IP65 이상의 보호 수준을 달성합니다. 완전 방수, 방진, 결로 방지 기능을 갖추고 있어 비, 눈, 먼지가 많은 환경에서도 장기간 안정적으로 작동할 수 있습니다. 또한 고온, 자외선, 노화에 강하고 실외 날씨 변화에 영향을 받지 않습니다.

2. 큰 연면 거리 실리콘 고무 절연 부싱

실외 진공 회로 차단기는 연면 거리가 큰 실리콘 고무(또는 세라믹) 우산 스커트형 절연 부싱을 사용합니다. 실내 에폭시 수지 부싱과 비교하여 이 부싱은 더 긴 연면 거리를 제공하여 습하고 오염된 실외 환경에서 플래시오버 방전을 방지하고 UV 노화에 대한 탁월한 저항성을 제공합니다.

3. 편리하고 유연한 작동으로 안전성이 보장됩니다. Lugao의 실외 진공 회로 차단기는 수동, 전기 또는 원격으로 작동할 수 있습니다. 명확하게 눈에 띄는 분리 기능을 제공하여 추가 분리 스위치 없이 유지 관리 중에 안정적인 전기 절연을 보장하므로 밀폐형 개폐 장치가 없는 실외 환경에 적합합니다.

4. 실외 시나리오에 적응할 수 있는 유연한 설치 옵션. 실외 VCB는 기둥 장착형, 바닥 장착형 설치 등 다양한 설치 방법을 지원하므로 전용 실내 배전실이 필요하지 않습니다. 따라서 자주 작동해야 하는 위치에 특히 적합합니다.

실내 및 실외 진공 회로 차단기의 핵심 차이점 비교표

귀하의 프로젝트에 적합한 진공 회로 차단기를 선택하는 방법은 무엇입니까?

VCB를 선택할 때 설치 환경, 보호 요구 사항 및 유지 관리 시나리오라는 세 가지 주요 측면에 중점을 두십시오.

1. 설치 환경을 우선시하세요. 실내 배전반이나 배전실 등 밀폐된 공간에 장비를 설치하는 경우 실내 VCB로 충분하므로 비용이 저렴하고 호환성이 좋습니다. 그러나 실외 가공선이나 기둥 장착 시나리오의 경우 실외 VCB를 선택해야 합니다. 그렇지 않으면 비, 응결, 오염으로 인해 장비가 빠르게 손상될 수 있습니다.

2. 환경의 심각도를 평가합니다. 해안 지역, 화학 산업 단지 등 오염이 심하고 부식성이 심한 환경의 경우 실내 환경이라도 보호 수준이 높은 실내 VCB를 우선적으로 사용해야 합니다. 심하게 오염된 실외 지역에서는 연면 거리가 크고 오염 방지 실외 VCB를 선택해야 합니다.

3. 유지 관리 필요성을 고려하십시오. 원격 실외 시나리오의 경우 통합 분리 스위치와 유지 관리가 필요 없는 설계를 갖춘 실외 VCB에 우선순위를 두어 현장 유지 관리 어려움을 줄입니다. 실내 시나리오의 경우 스위치기어 구성에 따라 적합한 실내 VCB 모델을 선택하십시오.

20년 이상의 제조 경험을 보유한 공장인 Lugao Power는 프로젝트의 전압 레벨, 전류 매개변수 및 설치 환경을 기반으로 맞춤형 VCB 선택 솔루션을 제공하여 가장 적합한 장비를 찾을 수 있도록 돕습니다.

FAQ: 실내 및 실외 진공 회로 차단기

1.비용을 절약하기 위해 실내용 VCB를 실외에서 사용할 수 있나요?

이는 권장되지 않습니다. 실내 진공 회로 차단기에는 방수, 자외선 차단, 오염 방지 절연 등 실외 사용에 필요한 기능이 부족합니다. 이는 안전상의 위험을 초래하며 보증이 무효화됩니다.

2.실내 및 실외 프로젝트 모두에 동일한 VCB 모델을 사용할 수 있습니까?

그것들은 서로 바꿔 사용할 수 없습니다. 동일한 진공 차단 기술을 사용하더라도 기계적 및 단열 설계는 특정 환경에 맞게 특별히 맞춤화되었습니다. 잘못된 유형을 사용하면 조기 손상 및 안전 위험이 발생할 수 있습니다.

3.실외 VCB에 유지보수가 필요합니까?

Lugao의 실외 진공 회로 차단기는 완전 밀폐형 구조로 설계되어 유지 관리가 적거나 유지 관리가 필요 없는 작동이 가능합니다. 그러나 절연체 상태를 정기적으로 육안으로 검사하는 것이 좋습니다.

4.실내 및 실외 VCB의 선택 논리는 10kV와 35kV에서 동일합니까?

논리는 정확히 동일합니다. 먼저 설치 환경을 결정하고 선택 원리는 전압 레벨에 관계없이 변경되지 않습니다.

5.두 가지 유형의 VCB 사이에 가격 차이가 많이 나나요?

동일한 전압 및 전류 사양의 경우 실외 VCB는 실내 VCB보다 비쌉니다. 이는 실외용 모델이 내후성이 뛰어난 단열재와 완전 밀봉 방수 구조, 두꺼운 쉘을 사용하여 제조 및 재료 비용이 더 높기 때문입니다.
