고전압 회로 차단기는 단락 및 과부하를 어떻게 처리합니까?

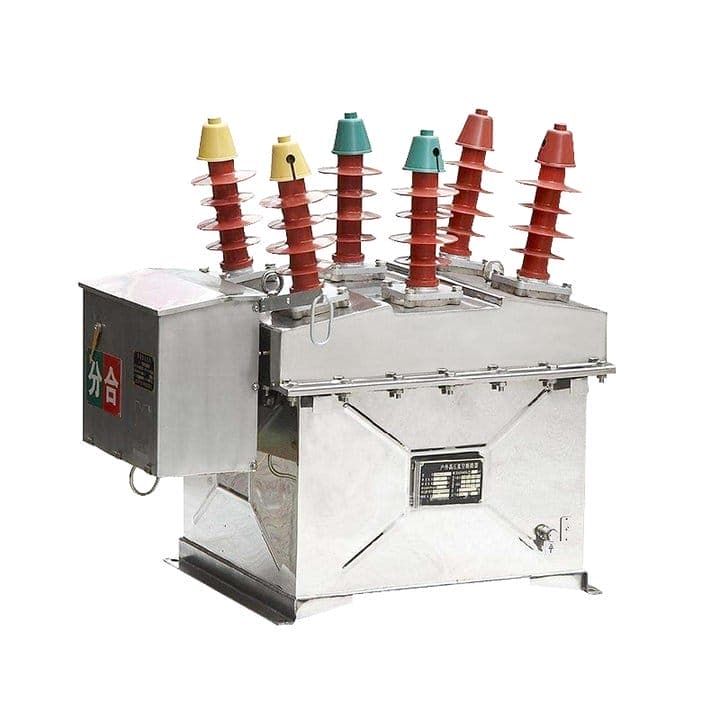

고전압 전력 시스템에서 단락 및 과부하는 필연적으로 발생하며 장비에 치명적인 손상을 입히고 전원 공급을 방해하며 인력을 위험에 빠뜨릴 수 있습니다. 고전압 회로 차단기는 이러한 오류 조건을 밀리초 이내에 감지, 중단 및 격리해야 하는 기본 보호 장치입니다. 하지만 고전압 회로 차단기는 이러한 극단적인 전기적 이벤트를 정확히 어떻게 처리합니까? 이 프로세스에는 정교한 감지 순서, 릴레이 조정, 기계적 작동 및 아크 소멸이 포함됩니다. 단락이나 과부하가 발생하면 전류가 정상 작동 전류의 10~50배까지 상승하여 엄청난 열적, 기계적 스트레스를 발생시킬 수 있습니다. 그만큼고전압 회로 차단기회로를 차단하기 위해 접점을 열어야 할 뿐만 아니라 발생하는 전기 아크를 빠르고 안전하게 꺼서 재점화를 방지해야 합니다. Lugao Power Co.,Ltd.의 공장에서는 20년 넘게 고전압 차단기를 제조해 왔으며 최대 550kV의 전압에서 최대 80kA의 고장 전류를 처리할 수 있도록 차단 메커니즘을 개선했습니다.

단락 및 과부하 처리는 감지 및 중단 전략 모두에서 다릅니다. 과부하는 보통이지만 지속되는 과전류로, 일반적으로 정격 전류의 1.2~2배이며, 지속될 경우 열 손상을 일으킬 수 있습니다. 단락은 정격 값의 10배를 초과할 수 있는 전류로 인해 더욱 심각해지며 막대한 자기력과 아크 에너지가 생성됩니다. 고전압 회로 차단기는 보호 계전기를 사용하여 이러한 이벤트를 구별하고 적절한 대응을 시작합니다. 과부하의 경우 차단기는 일시적인 과부하를 제거할 수 있도록 시간 지연 트립을 사용할 수 있습니다. 단락의 경우 차단기는 즉시 작동해야 하며, 대개 2~3사이클(30~50밀리초) 내에 작동해야 합니다. 이 기사에서는 고전압 회로 차단기가 이러한 극한 조건을 안정적으로 처리할 수 있도록 결함 감지부터 아크 소호까지 자세한 메커니즘을 살펴봅니다. 또한 공장 제품 라인의 기술 사양과 실용적인 유지 관리 통찰력을 공유합니다.

목차

• 1. 단락 중에 고전압 회로 차단기 내부에서는 어떤 일이 발생합니까?
• 2. 고전압 회로 차단기는 과부하와 단락을 어떻게 감지하고 구별합니까?
• 3. 오류 중단을 위한 주요 기술 사양은 무엇입니까?
• 4. 유지보수 및 테스트를 통해 안정적인 오류 처리를 어떻게 보장할 수 있습니까?
• 자주 묻는 질문(FAQ)
• 결론 및 보호체계 협의

단락 중에 고전압 회로 차단기 내부에서는 어떤 일이 발생합니까?

단락이 발생하면 전력계통의 전류가 순간적으로 급상승하므로 고전압 차단기는 극한의 속도로 대응해야 합니다. 차단기 내부의 일련의 사건은 정교하게 짜여진 기계적, 전기적 과정입니다. 보호 계전기로부터 트립 신호를 받으면 작동 메커니즘(스프링, 유압 또는 공압)이 저장된 에너지를 방출하여 이동 접점이 고정 접점에서 분리됩니다. 분리 순간에 높은 고장 전류에 의해 유지되는 전기 아크가 접촉 간격을 가로질러 형성됩니다. 이 아크는 15,000~20,000켈빈의 온도를 생성하며, 이를 제어하지 않으면 접점이 기화되고 차단기가 파괴됩니다. 따라서 고전압 회로 차단기는 아크 냉각 매체(SF6 가스, 진공 또는 오일)를 사용하여 아크를 냉각 및 탈이온화하고 다음 전류 제로 크로싱에서 아크를 소멸시킵니다. 오류 시작부터 전류 중단까지의 전체 프로세스는 3~5회의 전원 주기(50~80밀리초) 이내에 발생해야 합니다.

단락 중 고전압 회로 차단기 내부의 자세한 단계별 프로세스:

• 1단계: 오류 감지 및 릴레이 시작:변류기(CT)는 급격한 전류 증가를 감지하고 보호 계전기에 신호를 보냅니다. 계전기는 전류를 픽업 설정과 비교하여 결함이 단락인지 과부하인지 결정합니다. 단락의 경우 계전기는 순간 트립 명령을 차단기에 보냅니다.
• 2단계: 작동 메커니즘 활성화:트립 코일에 전원이 공급되어 작동 메커니즘을 고정하는 래치가 해제됩니다. 스프링 작동식 차단기에서는 스프링이 연결 시스템을 통해 이동 접점을 해제하고 구동합니다. 유압 차단기에서는 고압 오일이 접점을 움직이는 피스톤으로 향합니다. 이 기계적 작업에는 일반적으로 5~15밀리초가 소요됩니다.
• 3단계: 접점 분리 및 아크 발생:움직이는 접점이 멀어지면 호가 간격을 메웁니다. 아크는 초기에 생성된 높은 전류와 자기력에 의해 구동됩니다. 구리-텅스텐 또는 은-텅스텐과 같은 재료로 만들어진 아크 접점은 용융에 저항하지만 여전히 심각한 침식을 경험합니다.
• 4단계: 아크 담금질:SF6 고전압 회로 차단기에서는 퍼퍼 메커니즘이 SF6 가스를 압축하여 아크를 가로지르는 노즐을 통해 전달합니다. 고속 가스 흐름은 열과 이온화된 입자를 제거하는 반면, 전기 음성 SF6 분자는 자유 전자를 포착하여 재이온화를 방지합니다. 진공 차단기에서는 진공 환경에서 금속 증기가 빠르게 확산되면서 아크가 소멸됩니다.
• 5단계: 전류 제로 중단:아크는 다음 전류 0(AC 파형이 0을 교차할 때)에서 꺼집니다. 중단 후 개방 접점 전체의 절연 내력은 갭 전체에 나타나는 TRV(과도 회복 전압)를 견딜 수 있도록 빠르게 회복되어야 합니다. 차단기는 열린 상태로 유지되어 재점령을 방지해야 합니다.

단락 이벤트의 심각도를 설명하기 위해 결함 전류가 40kA인 145kV 시스템을 고려하십시오. 아크에서 방출되는 에너지는 100MJ를 초과할 수 있으며 이는 구리 50kg을 녹일 수 있을 만큼 충분합니다. Lugao의 고전압 회로 차단기는 접촉 침식을 최소화하면서 이러한 상황을 처리하도록 설계되었습니다. 우리가 사용하는 SF6 퍼퍼 메커니즘은 전산유체역학(CFD)을 통해 최적화되어 노즐 목부에서 가스 유속이 마하 2를 초과하도록 하여 신속한 아크 소멸을 보장합니다. 유형 테스트에서 당사의 고전압 회로 차단기는 성능 저하 없이 20회 연속 작동 동안 145kV에서 40kA 오류를 성공적으로 차단했습니다. 이 견고한 설계는 가장 심각한 단락 조건에서도 시스템이 보호될 것이라는 확신을 유틸리티에 제공합니다.

고전압 회로 차단기는 과부하와 단락을 어떻게 감지하고 구별합니까?

과부하와 단락을 구별하는 능력은 전력 시스템의 안정적인 작동에 매우 중요합니다. 과부하는 전류가 정격 값을 초과하지만 장비에 즉각적인 위협이 되지 않고 일시적일 수 있는 상태입니다(예: 대형 모터 시동). 단락은 즉각적인 제거가 필요한 심각한 결함입니다. 고전압 회로 차단기는 이러한 구별을 위해 전기 기계, 솔리드 스테이트 또는 마이크로프로세서 기반 보호 계전기를 사용합니다. 이러한 계전기는 변류기(CT)로부터 전류 입력을 받고 변류기(PT)로부터 전압 입력을 받으며 특정 알고리즘과 시간-전류 특성을 사용하여 두 조건을 구별합니다. 그런 다음 계전기는 적절한 타이밍에 고전압 회로 차단기에 트립 신호를 보냅니다.

고전압 회로 차단기 감지 시스템이 오류를 구별하는 방법:

• 반한시 과전류 보호(과부하용):계전기는 전류가 증가함에 따라 트립 시간이 감소하는 반한시 특성 곡선을 사용합니다. 중간 정도의 과부하(예: 정격 전류의 120%)의 경우 트립 시간은 몇 초가 될 수 있으므로 일시적인 과부하가 통과될 수 있습니다. 과부하가 지속되면 계전기는 열 손상을 방지하기 위해 고전압 회로 차단기를 작동시킵니다.
• 순간 과전류 보호(단락용):높은 픽업 임계값(일반적으로 정격 전류의 8~12배)을 초과하는 전류의 경우 계전기는 즉시 작동하여 의도적인 지연 없이 트립 신호를 보냅니다. 이렇게 하면 고전압 회로 차단기가 20~30밀리초 내에 열리므로 장비 손상이 제한됩니다.
• 방향성 과전류 보호:네트워크로 연결된 시스템에서는 어느 방향에서든 오류가 발생할 수 있습니다. 방향성 계전기는 전류 및 전압 입력을 모두 사용하여 오류의 방향을 결정하므로 오류에 가장 가까운 고전압 회로 차단기만 열리고 나머지는 닫힌 상태로 유지되어 전력 흐름을 유지합니다.
• 접지 결함 보호:고전압 시스템에서 흔히 발생하는 단일 선-접지 오류의 경우 잔류 전류 감지가 사용됩니다. 계전기는 3상 전류의 합인 영상 전류를 모니터링합니다. 제로 시퀀스 전류가 설정된 임계값을 초과하면 계전기는 고전압 회로 차단기를 작동시킵니다.

현대식 고전압 회로 차단기 시스템은 통신 기능이 있는 수치 릴레이를 사용하므로 변전소의 다른 차단기와 원격 모니터링 및 조정이 가능합니다. 이러한 계전기는 오류 후 분석에 매우 중요한 이벤트 기록과 오류 파형도 저장할 수 있습니다. Lugao Power Co.,Ltd.에 있는 우리 공장입니다. 포괄적인 보호 계전기 조정 서비스를 제공하여 고전압 회로 차단기의 설정이 귀하의 시스템 요구 사항에 최적으로 일치하도록 보장합니다. 우리는 업계 표준 조정 소프트웨어를 사용하여 다양한 오류 시나리오를 시뮬레이션하고 계전기 설정이 선택적 조정을 제공하는지 확인합니다. 즉, 오류에 가장 가까운 차단기만 작동한다는 의미입니다.

실제 예: 230kV 송전선에서 고전압 회로 차단기용 보호 계전기는 2초의 타임 다이얼 설정으로 과부하에 대해 정격 전류의 1.2배에서 트립되고 순간 트립에 대해 정격 전류의 12배에서 트립되도록 설정할 수 있습니다. 대형 모터가 시동되어 1.4배의 전류 서지가 발생하면 과부하 지속 시간이 짧아 릴레이가 트립되지 않습니다. 그러나 상간 오류가 발생하면 전류가 정격 값의 18배에 도달할 수 있으며 계전기는 순간적으로 고전압 회로 차단기를 트립하여 3사이클 이내에 오류를 제거합니다. 이러한 선택적 조정은 시스템 안정성을 유지하고 연속적인 중단을 방지하는 데 필수적입니다.루가오전력(주)모든 고전압 회로 차단기에 대한 자세한 릴레이 설정 가이드를 제공하여 유틸리티가 최적의 조정을 달성할 수 있도록 지원합니다.

오류 중단을 위한 주요 기술 사양은 무엇입니까?

단락 및 과부하를 처리하는 고전압 회로 차단기의 기능은 일련의 중요한 기술 사양에 의해 정의됩니다. 이러한 매개변수는 차단기의 고장 전류 정격, 중단 시간 및 TRV(과도 회복 전압) 기능을 결정합니다. 루가오전력(주) 다양한 전압 레벨과 오류 조건을 위한 포괄적인 범위의 고전압 회로 차단기를 제조합니다. 아래 표에는 전 세계 송전 및 배전 변전소에서 사용되는 가장 인기 있는 모델의 주요 오류 처리 사양이 요약되어 있습니다. 모든 값은 IEC 62271-100 및 ANSI C37.09 표준에 따라 유형 테스트를 거쳤습니다.

표준 등급 외에도 당사 공장에서는 향상된 오류 차단 기능을 갖춘 고전압 회로 차단기를 제공합니다. 예를 들어, 당사는 발전기 차단기 애플리케이션에 매우 중요한 개방 시간을 5밀리초까지 줄이는 최적화된 작동 메커니즘을 갖춘 "고속" 버전을 제공합니다. 또한 용량성 전류 스위칭을 위해 TRV 등급이 더 높은 "커패시터 뱅크" 스위칭 변형도 제공합니다. 당사의 모든 고전압 회로 차단기에는 결함 차단에 필요한 작동 에너지를 30%까지 줄이는 자체 폭발 퍼퍼 메커니즘이 장착되어 있어 스프링이 더 작아지고 작동이 더욱 안정적으로 이루어집니다.

당사의 고전압 회로 차단기가 지정된 오류 등급을 충족하는지 확인하기 위해 모든 장치는 포괄적인 공장 테스트 프로그램을 거칩니다. 여기에는 절연 테스트(전원 주파수 및 낙뢰 충격), 독립 실험실에서의 단락 테스트, 기계적 내구성 테스트(10,000회 이상 작동)가 포함됩니다. Lugao Power Co.,Ltd.에 있는 우리 공장입니다. 결함 중단 테스트의 오실로그램을 포함하여 각 배송마다 완전한 테스트 보고서를 제공하여 완벽한 추적성을 보장합니다. 유틸리티 고객의 경우 이러한 테스트 보고서는 네트워크 계획 및 조정 연구에 필수적이며 오류 발생 시 고전압 회로 차단기가 예상대로 작동한다는 보증을 제공합니다.

유지 관리 및 테스트는 어떻게 안정적인 오류 처리를 보장할 수 있습니까?

최고의 고전압 회로 차단기라도 제대로 유지 관리되지 않으면 단락이나 과부하를 처리할 수 없습니다. 오류 처리는 기계 구성 요소의 정확한 타이밍, 아크 소멸 매체의 무결성, 릴레이 및 제어 회로의 올바른 작동에 따라 달라집니다. Lugao Power Co.,Ltd.에 있는 우리 공장입니다. 에서는 정기 검사, 기능 테스트 및 진단 분석을 포함하는 고전압 회로 차단기에 대한 포괄적인 유지 관리 프로그램을 개발했습니다. 정기적인 유지보수는 필요할 때 차단기가 작동하도록 보장할 뿐만 아니라 서비스 수명을 연장하고 치명적인 고장의 위험을 줄여줍니다.

고전압 회로 차단기의 안정적인 오류 처리를 위한 필수 유지 관리 방법:

• 접촉 마모 및 침식 측정:단락 중단 후 아크 접점이 부식될 수 있습니다. 당사의 고전압 회로 차단기 설계에는 운영자가 남은 접점 수명을 예측할 수 있는 마모 표시기가 포함되어 있습니다. 매년 접촉 저항을 측정하고(마이크로 저항계 사용) 저항이 기준선보다 20% 이상 증가하면 접점을 교체하는 것이 좋습니다.
• SF6 가스 밀도 및 수분 모니터링:SF6 가스 압력은 적절한 아크 소호를 위해 지정된 범위 내에서 유지되어야 합니다. 밀도 모니터는 지속적으로 가스 압력을 추적하고 누출이 발생하면 운영자에게 경고합니다. 또한 수분 함량을 반년마다 점검해야 합니다. 200ppm을 초과하면 가스를 여과하거나 교체해야 합니다. 우리 공장에서는 모든 고전압 회로 차단기에 대한 가스 처리 및 분석 서비스를 제공합니다.
• 작동 메커니즘 타이밍 테스트:차단기의 개폐 시간은 디지털 타이밍 분석기를 사용하여 매년 점검해야 합니다. 공장 설정 값에서 10% 이상 벗어나면 기계적 마모 또는 정렬 불량을 나타낼 수 있습니다. 당사의 고전압 회로 차단기는 차단기를 서비스에서 제거하지 않고도 서비스할 수 있는 모듈식 작동 메커니즘을 갖추고 있습니다.
• 절연 저항 및 역률 테스트:절연 부품(포스트 절연체, 부싱 및 내부 지지 구조)의 유전체 무결성을 테스트해야 합니다. 절연 특성의 저하를 감지하기 위해 3년마다 역률(탄젠트 델타) 테스트를 수행하는 것이 좋습니다.

유지 관리의 중요성을 설명하기 위해 단락 중에 245kV 고전압 회로 차단기가 작동하지 않아 변압기에 광범위한 손상을 초래한 유럽 전력회사의 사례를 생각해 보십시오. 조사 결과, 씰링 불량으로 인해 차단기 작동 메커니즘에 습기가 쌓여 트립 코일이 고착된 것으로 나타났습니다. 이후 이 유틸리티는 권장되는 연간 타이밍 테스트 및 수분 점검을 채택했으며 지난 8년 동안 유사한 오류가 발생하지 않았습니다. 우리 공장에서는 각 고전압 회로 차단기에 대한 자세한 유지 관리 일지를 제공하고 유틸리티 직원에게 적절한 테스트 및 진단 절차에 대한 교육을 제공합니다.

포괄적인 지원이 필요한 고객을 위해 Lugao Power Co.,Ltd. 연간 공장 교육을 받은 기술자 방문, 현장 진단 테스트 및 비상 예비 부품 교체가 포함된 서비스 계약을 제공합니다. 또한 고전압 회로 차단기의 주요 매개변수를 지속적으로 추적하여 매개변수가 정상 범위를 벗어나면 유틸리티 제어 센터에 경고를 보내는 원격 모니터링 옵션도 제공합니다. 정기적인 유지 관리에 투자하고 당사의 진단 전문 지식을 활용함으로써 공공 기관에서는 고전압 회로 차단기가 단락 및 과부하를 안정적으로 처리하고 전력 시스템을 보호하고 가동 중지 시간을 최소화하도록 보장할 수 있습니다.

자주 묻는 질문(FAQ)

질문 1: 고전압 회로 차단기가 차단할 수 있는 최대 단락 전류는 얼마입니까?

답변: 최대 단락 전류는 차단기의 정격 차단 용량에 따라 달라지며, 이는 kA로 지정됩니다. LGB 시리즈 고전압 회로 차단기의 경우 최대 차단 전류 범위는 72.5kV 모델의 경우 31.5kA부터 550kV 모델의 경우 63kA입니다. 이 정격은 정격 전압에서의 대칭 전류를 기준으로 합니다. 차단기는 총 전류가 차단기의 설계 용량을 초과하지 않는 한 DC 구성 요소를 사용하여 비대칭 오류 전류를 차단할 수도 있습니다. 더 높은 결함 수준의 경우 여러 차단기를 직렬로 사용하거나 더 높은 등급의 차단기를 선택할 수 있습니다. 우리 공장에서는 귀하의 시스템에 적합한 차단기를 선택하는 데 도움이 되는 결함 수준 분석 서비스를 제공합니다.

질문 2: 고전압 회로 차단기는 아크가 열린 후 어떻게 아크를 소멸합니까?

답변: 고전압 회로 차단기는 SF6 가스를 압축하여 아크를 가로지르는 노즐을 통해 전달하는 퍼퍼 메커니즘을 사용합니다. 고속 가스 흐름은 아크를 냉각시키고 이온화된 입자를 제거하는 반면, 전기 음성 SF6 분자는 자유 전자를 포착하여 재이온화를 방지합니다. 전류 제로 크로싱에서 아크가 소멸되고 접점 갭의 절연 내력이 빠르게 회복됩니다. 이 프로세스는 각 단계마다 독립적으로 반복됩니다. 당사의 고전압 회로 차단기는 모든 오류 조건에서 안정적인 아크 소멸을 보장하도록 테스트되었습니다.

질문 3: 고전압 회로 차단기는 유지 관리 없이 여러 단락을 처리할 수 있습니까?

답변: 예, 고전압 회로 차단기는 유지 관리가 필요하기 전에 여러 오류 중단을 처리하도록 설계되었습니다. 처리할 수 있는 오류 중단 횟수는 오류 전류 크기와 차단기 설계에 따라 다릅니다. 예를 들어 당사의 고전압 회로 차단기는 접점 교체 없이 20개의 최대 정격 단락 회로 차단을 처리할 수 있습니다. 그러나 오류 전류가 낮은 경우 중단 횟수가 상당히 높아질 수 있습니다. 마모 표시기를 사용하여 접점 마모를 모니터링하고 차단된 누적 결함 전류를 기준으로 유지 관리 일정을 예약하는 것이 좋습니다. 우리 공장에서는 이러한 계획을 지원하기 위해 유지보수 계산기를 제공합니다.

질문 4: 고전압 회로 차단기 작동 측면에서 단락과 과부하의 차이점은 무엇입니까?

답변: 단락은 장비 손상을 방지하기 위해 일반적으로 3~5주기 내에 즉각적인 중단이 필요한 고전류 오류입니다. 과부하는 즉각적으로 위험하지 않은 적당한 과전류이며, 차단기의 계전기는 일시적인 과부하를 제거하기 위해 몇 초에서 몇 분 동안 지속되도록 허용할 수 있습니다. 고전압 회로 차단기는 과부하보다 단락 시 더 빠르게 작동합니다. 과부하의 경우 차단기에 열 또는 역시간 트립 특성이 장착될 수 있습니다. 당사의 보호 계전기 설정은 이 두 가지 조건을 구별하여 올바른 응답을 보장하도록 최적화되어 있습니다.

질문 5: 고전압 회로 차단기의 오류 처리 성능을 얼마나 자주 테스트해야 합니까?

답변: 타이밍 테스트, 접촉 저항 측정, SF6 가스 분석을 포함하여 고전압 회로 차단기의 고장 처리 성능에 대한 종합적인 테스트를 1년에 한 번 이상 수행할 것을 권장합니다. 자주 작동하거나 열악한 환경에 위치한 차단기의 경우 더 자주 테스트(6개월마다)하는 것이 좋습니다. 또한 중대한 결함이 차단된 후(정격 차단 용량의 50% 이상) 차단기를 검사하고 테스트해야 합니다. 우리 공장에서는 모든 고전압 회로 차단기 제품에 대한 자세한 테스트 절차와 현장 테스트 서비스를 제공합니다.

결론: 고전압 회로 차단기로 안정적인 오류 보호 보장

고전압 회로 차단기는 전력 시스템의 단락 및 과부하에 대한 최전선 방어 장치입니다. 결함 상태를 빠르고 안정적으로 감지, 중단 및 격리하는 능력은 시스템 안정성, 장비 보호 및 개인 안전에 매우 중요합니다. 설명했듯이 이 프로세스에는 정밀한 릴레이 조정, 신속한 기계적 동작 및 SF6 가스를 사용한 고급 아크 소호가 포함됩니다. 우리가 설명한 기술 사양 및 유지 관리 방법은 고전압 회로 차단기가 가장 중요한 순간에 작동하도록 보장합니다. Lugao Power Co.,Ltd.의 공장에서는 전력 산업에서 수십 년의 경험을 바탕으로 가장 높은 국제 표준을 충족하는 포괄적인 범위의 고전압 차단기를 설계했습니다.

보호 시스템을 업그레이드하거나 확장할 계획이 있습니까?루가오전력(주)에 문의하세요. 오늘포괄적인 장애 보호 상담을 위해 당사의 전력 시스템 엔지니어 팀은 시스템의 결함 수준, 보호 조정 및 장비 요구 사항을 분석하고 최적의 고전압 회로 차단기 솔루션을 권장합니다. 우리는 릴레이 설정 조정, 설치 감독, 유지 관리 직원 교육을 포함한 완전한 기술 지원을 제공합니다.지금 Lugao Power Co.,Ltd에 무료 보호 시스템 평가를 요청하세요. 최고 품질의 고전압 회로 차단기 기술로 전력 시스템을 보호합니다.
