SF6 회로 차단기는 고전압 전력 시스템에서 어떻게 작동합니까?

최신 고전압 전력 시스템에서 SF6 회로 차단기는 안정적인 보호 및 스위칭의 초석입니다. 하지만 정확히 어떻게 작동합니까? 육불화황(SF6) 가스를 절연 매체와 소호제로 사용하는 고전압 차단기는 가스 압축 및 급속 팽창의 원리로 작동합니다. 결함이 발생하면 차단기의 이동 접점이 분리되어 전기 아크가 생성됩니다. 동시에 피스톤 또는 퍼퍼 실린더는 SF6 가스를 압축하여 아크 경로를 가로질러 노즐을 통해 전달합니다. SF6의 고유한 전기 음성 특성은 자유 전자를 포착하여 몇 밀리초 내에 아크 플라즈마를 빠르게 탈이온화하고 아크를 소멸시킵니다. 공기 또는 오일 회로 차단기와 달리 SF6 기술은고전압 회로 차단기매우 높은 절연 내력을 유지하면서 큰 결함 전류(최대 80kA)를 차단합니다. Lugao Power Co.,Ltd.에 있는 우리 공장입니다. 전 세계 변전소를 위한 수천 개의 SF6 장치를 설계했으며 아크 소멸 메커니즘을 이해하는 것이 그 우수성을 인식하는 데 핵심이라는 점을 지속적으로 관찰하고 있습니다.

SF6 고전압 회로 차단기의 작동 주기는 개방 명령 시작, 접점 분리 및 아크, 가스 퍼퍼 동작, 유전체 복구의 4가지 개별 단계를 따릅니다. 정상 부하에서 접점은 5~7bar(절대)의 일반 압력에서 SF6 가스로 닫힙니다. 트립 신호를 수신하면 작동 메커니즘(스프링, 유압 또는 공압)이 이동 접점 어셈블리를 구동합니다. 이동 접점에 부착된 퍼퍼 실린더는 주변 챔버의 SF6 가스를 압축하여 압력을 15~20bar로 높입니다. 접점이 분리되면 압축 가스가 수렴-발산 노즐을 통해 초음속으로 방출되어 아크를 제거하고 접점 간극을 냉각시킵니다. 전기 음성 SF6 분자는 자유 전자에 부착되어 전기를 전도하지 않는 무거운 음이온을 형성하여 아크 재점화를 방지합니다. 우리 공장에서는 550kV 애플리케이션에 대해 40밀리초 미만의 중단 시간을 달성하기 위해 고전압 회로 차단기 시리즈에서 이 퍼퍼 설계를 개선했습니다.

목차

• 1. SF6 가스가 고전압 회로 차단기의 아크 소호에 탁월한 이유는 무엇입니까?
• 2. 퍼퍼 실린더 메커니즘은 SF6 차단기의 아크를 어떻게 소멸합니까?
• 3. 당사 고전압 회로 차단기 시리즈의 기술 사양은 무엇입니까?
• 4. SF6 회로 차단기는 진공 및 오일 차단기와 어떻게 비교됩니까?
• 자주 묻는 질문(FAQ)
• 결론 및 맞춤형 솔루션 문의

SF6 가스가 고전압 회로 차단기의 아크 퀸칭에 탁월한 이유는 무엇입니까?

SF6 가스는 단순한 절연체가 아닙니다. 이는 고전압 차단에 고유하게 적합한 물리적 특성을 지닌 활성 아크 소광 매체입니다. 고전압 회로 차단기에는 극심한 전기적 스트레스를 견딜 수 있고 아크 형성 후 빠르게 재결합하며 여러 번의 오류 중단 후에도 절연 강도를 유지할 수 있는 매체가 필요합니다. SF6은 전기 음성도, 높은 열 전도성 및 화학적 안정성으로 인해 탁월합니다. 분리된 접점 사이에 아크가 형성되면 SF6 분자(SF6)가 황과 불소 이온으로 해리됩니다. 그러나 이온이 지속되는 공기와 달리 SF6의 전기 음성 특성은 분자가 자유 전자를 포획하여 무겁고 움직이지 않아 전도를 유지할 수 없는 안정적인 음이온(SF5- 및 F-)을 형성한다는 것을 의미합니다. 이 전자 부착 과정은 1마이크로초 이내에 발생하며 공기에 비해 아크 소멸을 10배 가속화합니다.

SF6을 고전압 회로 차단기 설계에 없어서는 안 될 핵심 특성:

• 유전 강도:SF6은 동일한 압력에서 공기에 비해 절연 강도가 약 2.5~3배 더 높습니다. 5bar에서 1cm 간격은 150kV 피크 이상을 견딜 수 있으므로 245kV 이상에 대한 소형 차단기 설계가 가능합니다.
• 열전도율:SF6은 아크 영역에서 효율적으로 열을 전도합니다. 가스는 밀리초 내에 20,000K(아크 코어)에서 1,500K 미만으로 냉각되어 재점화를 방지합니다.
• 전기음성도 상수:SF6의 전자 부착 계수는 초당 분자당 1.7 x 10-7 cm3로 산업용 가스 중에서 가장 높습니다. 이러한 빠른 전자 포획은 접촉 간격이 전류 0 이후 거의 즉시 절연 강도를 회복하도록 보장합니다.
• 화학적 불활성:정상적인 작동 조건에서 SF6은 차단기 재료(구리, 은, PTFE 또는 알루미늄)와 반응하지 않습니다. 이는 주요 유지 관리 이전에 10,000~20,000회 작동 정격을 갖춘 당사의 고전압 회로 차단기를 통해 접점 성능 저하를 방지하고 긴 기계적 수명을 보장합니다.

엔지니어링 관점에서 보면 전류 0 이후의 유전 회복률이 차단 용량을 결정합니다. 우리 공장에서는 SF6가 밀리초당 20kV를 초과하는 복구 속도를 허용하는 반면 공기는 밀리초당 2~3kV만 제공하는 것으로 측정했습니다. 이러한 차이점은 SF6을 사용하는 고전압 회로 차단기가 550kV에서 63kA의 고장 전류를 차단할 수 있는 반면 공기 폭발 차단기는 3배 더 크고 신뢰성이 떨어지는 이유를 설명합니다. 또한 SF6은 자가 치유 기능을 갖고 있습니다. 아크 중단 후 해리된 SF6는 50마이크로초 이내에 거의 완전히 재결합됩니다. 1% 미만이 영구 분해되며, 이는 차단기 챔버 내부의 분자체에 의해 관리됩니다.

환경에 대한 고려도 진화하고 있습니다. SF6는 지구 온난화 지수(GWP 23,500)가 높지만, 당사 Lugao Power Co.,Ltd 공장에서는 엄격한 가스 취급 프로토콜을 구현했으며 연간 누출율이 0.1% 미만인 누출 없는 고전압 회로 차단기 설계를 제공하며 이는 IEC 62271-203 요구 사항을 훨씬 초과합니다. 대체 가스가 필요한 고객을 위해 당사는 플루오르니트릴 기반 혼합물도 제공하지만 핵심 아크 소광 원리는 여전히 유사합니다. 요약하자면, SF6의 탁월한 물리적 화학적 성질 덕분에 최신 고전압 회로 차단기 설계는 EHV 및 UHV 그리드에서 빠르고 안정적인 차단을 달성할 수 있습니다.

퍼퍼 실린더 메커니즘은 SF6 차단기의 아크를 어떻게 소멸합니까?

퍼퍼 실린더는 저장된 작동 에너지를 아크 소멸을 위한 강력한 가스 흐름으로 변환하는 전기 기계 시스템의 핵심입니다. 당사의 고전압 회로 차단기에서 퍼퍼 메커니즘은 간단하지만 고도로 최적화된 원리, 즉 접점 분리와 동기화된 SF6 가스의 기계적 압축에 따라 작동합니다. 이동 접점 어셈블리에는 개방 행정 중에 밀봉된 가스 챔버의 부피를 줄여 SF6을 16~20bar로 가압하는 피스톤 또는 실린더가 포함되어 있습니다. 접촉이 분리되는 정확한 순간에 노즐이 열리고 가압된 가스가 아크를 가로질러 초음속으로 팽창하여 열과 이온화된 입자를 제거합니다. 우리 공장에서는 20년에 걸쳐 이 설계를 개선하여 145kV의 경우 30밀리초, 550kV의 경우 45밀리초의 낮은 총 차단 시간을 달성하는 고전압 회로 차단기를 만들었습니다.

일반적인 단일 압력 고전압 회로 차단기에서 퍼퍼 메커니즘의 단계별 작동:

• 1단계 - 트립 명령 시작:보호 계전기는 작동 메커니즘(스프링 또는 유압)에 신호를 보냅니다. 저장된 에너지가 방출되어 가동접점 조립체에 연결된 작동봉이 움직입니다.
• 2단계 – 퍼퍼 압축 행정:이동 접점이 열리기 시작하면 퍼퍼 실린더(이동 접점에 부착됨)가 고정 피스톤으로 이동합니다. 이들 사이의 부피가 감소하여 SF6 가스를 일반 6bar에서 최대 18bar로 압축합니다. 이 압축에는 8~12밀리초밖에 걸리지 않습니다.
• 3단계 - 접점 분리 및 아크 발생:접점이 분리되면 아크 접점(침식을 방지하기 위한 텅스텐 구리 합금) 사이에 아크가 형성됩니다. 아크 온도는 15,000~20,000K에 도달하지만 압축된 SF6가 준비됩니다.
• 4단계 - 노즐 흐름 및 아크 냉각:압축된 가스는 접촉 팁의 PTFE 노즐을 통해 빠져나가며 마하 1.5에서 마하 2의 속도를 달성합니다. 고속 흐름은 아크 플라즈마를 제거하여 갭을 냉각시키고 접촉 영역에서 이온을 제거합니다.
• 5단계 – 현재 제로 중단:AC 전류가 0을 통과함에 따라 SF6 가스는 이미 전도성 경로를 제거했습니다. 전기 음성 SF6은 남아 있는 자유 전자를 포착하여 재충돌을 방지합니다. 개방형 접점 전체의 유전 강도는 0.5밀리초 이내에 전체 정격 전압으로 복구됩니다.

우리 공장에서는 기존 설계에 비해 작동 에너지를 40%까지 줄이는 고급 자체 폭발 보조 호흡기 메커니즘을 개발했습니다. 표준 퍼퍼 브레이커에서는 모든 가스 압축이 메커니즘에 의해 수행됩니다. 당사의 고전압 회로 차단기에서는 아크 에너지의 일부가 가스를 가열하고 팽창시키는 데 사용되어 추가적인 압력을 생성합니다(자체 폭발 효과). 이는 필요한 작동 메커니즘 힘을 줄여 스프링의 크기를 줄이고 에너지 소비를 낮춥니다. 예를 들어 당사의 245kV 고전압 회로 차단기에는 개방 에너지가 2500J만 필요한 반면, 기존 퍼퍼 설계에는 4200J가 필요합니다. 이 혁신은 또한 연결 장치의 기계적 응력을 줄여 정밀검사 간 차단기의 기계적 수명을 15,000회 작동까지 연장합니다.

신뢰성을 보장하기 위해 Lugao의 각 고전압 회로 차단기는 압축실 내부의 고속 압력 센서를 사용하여 퍼퍼 성능 테스트를 거칩니다. 우리는 접촉 분리 후 2밀리초 이내에 최고 압력이 발생하고 노즐 흐름이 최소 6밀리초 동안 막힌(초음속) 상태로 유지되는지 확인합니다. 이 테스트는 IEC 62271-100에 따라 DC 구성 요소의 비대칭 오류 전류 차단을 최대 100% 보장합니다. 엔지니어의 경우 퍼퍼 메커니즘을 이해하면 SF6 차단기가 이전 기술보다 성능이 뛰어난 이유가 명확해집니다. 가스뿐만 아니라 성공적인 아크 차단을 결정하는 압축 및 노즐 해제의 정확한 기계적 타이밍입니다.

당사 고전압 회로 차단기 시리즈의 기술 사양은 무엇입니까?

Lugao는 초고압 등급을 통한 배전을 포괄하는 SF6 고전압 회로 차단기의 세 가지 주요 시리즈를 제조합니다. 각 시리즈는 동일한 기본 퍼퍼 아크 퀜칭 원리를 공유하지만 기계적 구조, 작동 메커니즘 전력 및 가스 압력 수준이 다릅니다. 아래 표는 72.5kV, 145kV 및 550kV 변전소에서 가장 일반적으로 배포되는 모델에 대한 자세한 매개변수를 제공합니다. 모든 값은 IEC 62271-100 및 ANSI C37.09 표준에 따라 유형 테스트를 거쳤습니다. 당사 공장에서는 요청 시 제공되는 각 고전압 회로 차단기 모델에 대한 전체 유형 테스트 보고서를 유지 관리합니다.

이러한 기본 사양 외에도 당사 공장에서는 모든 고전압 회로 차단기에 대한 맞춤형 옵션을 제공합니다. 고객은 도자기 또는 복합 중공 절연체(해안 지역의 오염 등급 IV), 통합 변류기, 전압 공유용 등급 커패시터 중에서 선택할 수 있습니다. 열악한 환경을 위해 당사는 저온에서 SF6 액화를 방지하기 위해 히터와 온도 조절 장치로 제어되는 인클로저를 제공합니다. 당사의 모든 고전압 회로 차단기 장치에는 원격 경보 접점이 있는 밀도 모니터가 포함되어 있어 가스 압력이 안전한 작동 한계 이하로 떨어지기 전에 운영자에게 경고를 보냅니다.

가속수명시험을 통해 내구성을 검증하였습니다. 당사의 145kV 고전압 회로 차단기는 접점 교체 없이 5,000회의 전체 오류 차단 테스트(각각 40kA)를 완료하여 몰리브덴 필러가 포함된 내마모성 PTFE로 제작된 퍼퍼 노즐의 견고성을 입증했습니다. 아크 접점은 크레이터링에 저항하는 은 텅스텐 합금(AgW 60/40)으로 표면 처리되어 있습니다. 루가오전력(주) 모든 고정식 SF6 차단기 구성 요소에 대해 15년의 설계 수명을 보장하며 작동 메커니즘은 10,000회 작동 또는 10년 동안 보장됩니다. 전력 유틸리티의 경우 이러한 사양은 고전압 회로 차단기 제품군의 낮은 수명주기 비용과 높은 가용성으로 해석됩니다.

또한 개조 서비스도 제공합니다. 기존 SF6 차단기를 현대식 퍼퍼 어셈블리로 업그레이드하여 기존 기반을 변경하지 않고도 차단 용량을 최대 30%까지 늘릴 수 있습니다. 우리 엔지니어링 팀은 현장에서 SF6 처리 및 차단기 시운전을 수행합니다. 당사의 모든 고전압 회로 차단기 제품은 SF6 누출 모니터링 및 복구에 관한 F 가스 규정(EU 517/2014)을 준수합니다. SLF(단선 결함) 성능 또는 커패시터 뱅크 스위칭 기능과 같은 보다 구체적인 등급에 대해서는 Lugao Power Co.,Ltd.의 기술 데이터시트를 참조하세요.

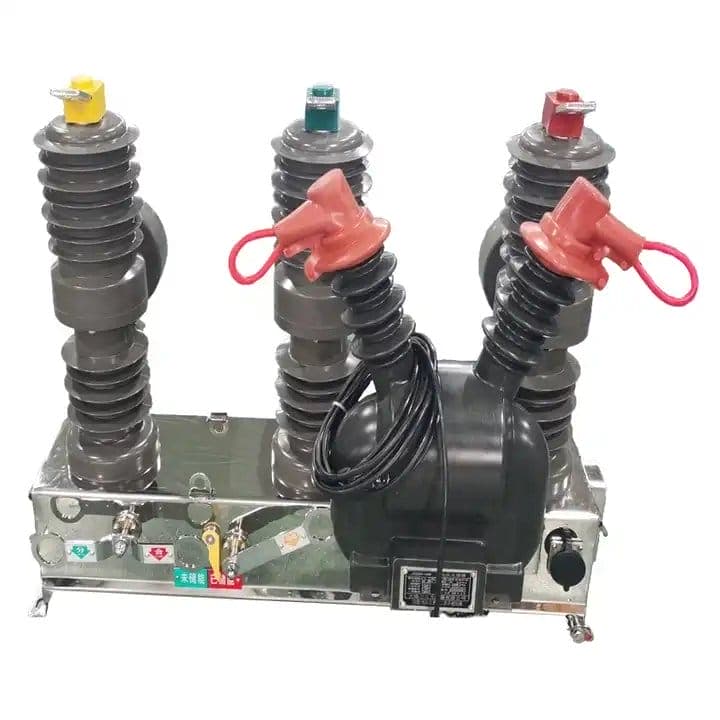

SF6 회로 차단기는 진공 및 오일 차단기와 어떻게 비교됩니까?

올바른 고전압 회로 차단기 기술을 선택하려면 진공 및 최소 오일 설계에 비해 SF6의 강점과 한계를 이해해야 합니다. 진공 단속기는 중전압(최대 40.5kV)을 지배하지만, SF6은 우수한 유전체 회수율과 더 높은 전압에서 진공 기술의 물리적 제약으로 인해 고전압(72.5kV 이상)에서 여전히 선호되는 선택입니다. 한때 일반적이었던 오일 회로 차단기는 유지 관리 강도와 화재 위험으로 인해 이제 거의 쓸모가 없습니다. Lugao Power Co.,Ltd.에 있는 우리 공장입니다. SF6과 진공 차단기를 모두 생산하지만 전송 레벨 애플리케이션에는 항상 SF6을 권장합니다. 다음은 500개가 넘는 변전소의 운영 데이터를 기반으로 한 체계적인 비교입니다.

• 전압 범위:진공 차단기는 경제적이고 최대 40.5kV까지 안정적입니다. 이 전압 이상에서는 여러 개의 진공 차단기를 직렬로 연결해야 하므로 복잡성과 비용이 증가합니다. SF6 고전압 회로 차단기는 2개 또는 4개의 차단 챔버를 통해 자연스럽게 800kV까지 확장됩니다. 145kV의 경우 단일 SF6 챔버로 충분하지만 진공의 경우 위상당 3개의 차단기가 필요합니다.
• 차단 용량:SF6 고전압 회로 차단기는 550kV에서 63kA를 안정적으로 차단합니다. 동일한 전압의 진공 기술은 아크에서 열 에너지를 소산할 수 없기 때문에 심각한 재점령 문제에 직면하게 됩니다. 오일 차단기는 성능이 뛰어나지만 심각한 결함이 발생한 후 많은 양의 오일과 빈번한 유지 관리가 필요합니다.
• 접촉 침식:진공 차단기에서는 아크가 작은 지점으로 수축되어 국부적인 접촉 용융 및 금속 증기가 발생합니다. 30회 전체 오류 중단 후 진공 접점을 교체해야 할 수 있습니다. SF6 고전압 회로 차단기는 노즐 가스 흐름 전체에 아크 에너지를 분산시켜 침식을 최소화합니다. 접점 변경 없이 200회 이상의 전체 오류 중단이 있는 장치를 테스트했습니다.
• 환경 조건:오일 차단기는 유출 및 화재 위험이 있으므로 방벽이 필요합니다. 진공 차단기는 밀봉되어 있지만 방해받지 않고 검사할 수는 없습니다. SF6 고전압 회로 차단기는 샘플링 포트를 통해 가스 분석(수분 및 분해 생성물)을 허용하여 상태 기반 유지 관리를 가능하게 합니다. 우리 공장에는 지속적인 상태 추적을 위해 모든 SF6 차단기에 밀도 모니터가 장착되어 있습니다.
• 작동 메커니즘 에너지:진공 차단기는 아크가 저압 환경에 포함되어 있기 때문에 최소한의 개방력이 필요합니다. 그러나 고전압의 경우 여러 직렬 간격으로 인해 메커니즘 복잡성이 배가됩니다. SF6 퍼퍼 브레이커는 더 높은 개방 에너지를 요구하지만 당사의 자체 폭발 설계는 이 격차를 크게 줄였습니다. 오일 차단기는 유압 항력으로 인해 매우 높은 메커니즘 힘이 필요합니다.

30년 수명 주기 동안 총 소유 비용을 고려하면 SF6 고전압 회로 차단기는 72.5kV~800kV 변전소에 대한 최상의 균형을 제공합니다. 초기 구매 비용은 오일보다 높지만 직렬 진공보다는 저렴합니다. SF6 차단기의 유지보수 간격은 10년 또는 5,000회 작동이며, 이는 오일 차단기가 2년마다 검사해야 하는 것과 비교됩니다. SF6 가스 자체는 지속 가능성을 요구하는 유틸리티의 문제이지만 당사 공장의 누출 방지 설계(연간 0.1% 미만)로 인해 차단기 수명 동안 환경에 미치는 영향은 미미합니다. 또한 유지보수 중 처리를 위한 가스 재활용 카트를 제공하여 재사용을 위해 SF6의 99% 이상을 포집합니다.

동일한 결함 조건(145kV, 40kA)에서의 직접적인 성능 비교에서 SF6 고전압 회로 차단기는 28ms의 첫 번째 극에서 클리어까지의 시간을 달성했으며 진공 접근 방식은 직렬 접점의 더 긴 기계적 이동으로 인해 35ms가 필요하며 오일 차단기는 상당한 아크 에너지 방출로 60ms가 걸렸습니다. 청소 시간이 빨라지면 변압기와 케이블의 손상이 줄어듭니다. 송전 시스템 운영자에게 이러한 속도 차이는 안정적인 전력망 운영과 연속적인 정전 사이의 차이를 의미할 수 있습니다. 그렇기 때문에 고전압 애플리케이션의 경우루가오전력(주). SF6는 고전압 회로 차단기 제품군을 위한 검증되고 안정적이며 미래 지향적인 기술로 권장됩니다.

자주 묻는 질문(FAQ)

질문 1: SF6 가스가 회로 차단기 내부의 고전류 아크를 소멸한 후 어떻게 됩니까?

답변: 대부분의 SF6 가스는 전류가 0이 된 후 마이크로초 내에 원래의 SF6 분자 형태로 다시 재결합됩니다. 그러나 수분 및 접촉 금속 증기의 존재로 인해 작은 부분(일반적으로 10,000회 작업당 1% 미만)이 SOF2, SO2F2 및 HF와 같은 부산물로 분해됩니다. 이러한 부산물은 독성이 있고 부식성이 있지만 최신 고전압 회로 차단기 설계에는 가스실 내부에 흡착제(분자체 및 활성 알루미나)가 포함되어 이를 포집합니다. 우리 공장에서는 차단기의 전체 서비스 수명 동안 SF6 순도를 97% 이상 유지하는 이중 스테이지 필터를 장착합니다. 유지 관리 과정에서 카트리지 시스템을 사용하여 가스를 회수 및 필터링하고 분해 생성물을 안전하게 중화합니다. 유틸리티는 SF6 처리에 대한 IEC 60480 지침을 따라야 하며 Lugao Power Co.,Ltd. 안전한 가스 처리에 대한 교육을 제공합니다.

질문 2: 고전압 회로 차단기는 아크가 꺼진 후 재점령을 어떻게 방지합니까?

대답: 재점령 방지는 접촉 간격의 신속한 유전 회복에 의존합니다. 전류가 0이 되면 TRV(과도 회복 전압)는 개방 접점 전체에서 상승하며 일반적으로 100~300마이크로초 내에 최고점에 도달합니다. 퍼퍼 흐름에 의해 휩쓸려 냉각된 SF6 가스는 빠르게 높은 절연 내력을 회복합니다. 우리 공장의 고전압 회로 차단기는 마이크로초당 25kV의 복구 속도를 달성합니다. 이는 145kV 시스템(피크 TRV 240kV)의 경우 TRV 최고점에 도달하기 훨씬 전인 전류 0 이후 10마이크로초 이내에 갭이 완전히 절연된다는 것을 의미합니다. 또한, 노즐 형상은 잔류 플라즈마를 희석시키는 새로운 가스의 흐름을 생성합니다. 이러한 냉각 및 신선 가스 주입의 이중 메커니즘은 유형 테스트를 통해 확인된 바와 같이 재공격 확률이 10,000회 작업 중 1회 미만임을 보장합니다.

질문 3: 가스가 액화될 수 있는 매우 추운 기후에서 SF6 회로 차단기를 사용할 수 있습니까?

답변: 그렇습니다. 하지만 적절한 설계 조치가 필요합니다. SF6 가스는 5bar 절대 압력(145kV 차단기의 일반적인 충전 압력)에서 약 -25°C에서 액화됩니다. 겨울철 기온이 -30°C 미만인 지역에서는 당사 공장에서 고전압 회로 차단기에 가스실과 밀도 모니터에 자동 온도 조절식 전기 히터를 장착하고 있습니다. 히터는 최소 내부 온도 +5°C를 유지하여 액화를 방지합니다. 대안은 허용 가능한 유전 강도를 유지하면서 액화점을 -50°C로 낮추는 질소 또는 CF4와 SF6 혼합물을 사용하는 것입니다. 루가오전력(주) 히터 매트, 절연 인클로저 및 저온 가스 혼합물을 포함한 추운 날씨 패키지를 제공합니다. 이러한 조치가 없으면 액체 SF6가 챔버 바닥에 모여 압력과 차단 기능이 감소하므로 북극이나 고지대 설치에서는 적절한 사양이 중요합니다.

질문 4: 대대적인 점검 전 고전압 회로 차단기의 일반적인 수명은 얼마나 됩니까?

답변: 당사 공장에서 잘 관리된 SF6 고전압 회로 차단기의 예상 서비스 수명은 30~40년입니다. 대대적인 정밀 검사(분해, 접점 교체, 가스 처리)는 일반적으로 기계 작동 10,000회 또는 20년 중 먼저 도래하는 시점에 필요합니다. 그러나 많은 유틸리티에서는 접점 마모 측정, 타이밍 확인 및 SF6 수분 분석을 포함하여 10년마다 중간 유지 관리를 수행합니다. 차단기의 퍼퍼 실린더와 노즐은 가장 스트레스를 많이 받는 구성 요소입니다. 우리의 설계는 최소 5,000번의 오류 중단을 견딜 수 있는 PTFE 노즐을 사용합니다. 루가오전력(주) 차단기의 작동 카운터와 접촉 이동 신호의 온라인 모니터링을 사용하여 상태 기반 유지 관리를 권장합니다. 1990년대에 설치된 많은 고전압 차단기 장치는 여전히 사양 내에서 작동하여 SF6 기술의 내구성을 입증합니다.

질문 5: 새 변전소의 회로 차단기에 필요한 SF6 가스 압력과 부피를 어떻게 계산합니까?

답변: 필요한 SF6 압력은 정격 전압과 원하는 유전체 마진에 의해 결정됩니다. 245kV 고전압 회로 차단기의 경우 일반적인 절대 압력은 20°C에서 6.5~7.0bar입니다. 차단기 극당 가스량은 차단실 크기와 작동 메커니즘 구성에 따라 다릅니다. 당사 공장에서는 자세한 질량 계산을 제공합니다. 145kV 단일 브레이크 차단기의 경우 SF6 용량은 극당 약 45리터이며, 7bar에서 SF6 약 9kg이 필요합니다. 550kV 2개 차단기의 경우 각 챔버에는 110리터가 포함되어 극당 총 220리터가 필요하며 SF6 45kg이 필요합니다. 가스 취급 카트의 크기를 결정하려면 배관 및 데드 탱크 가스량도 고려해야 합니다. 루가오전력(주) 에서는 모든 고전압 회로 차단기 구매에 대해 무료 계산 시트와 시운전 서비스를 제공하여 올바른 가스 수량과 복구 장비를 주문할 수 있도록 보장합니다.

결론: 안정적인 고전압 보호를 위해 SF6 기술을 신뢰하십시오

SF6 회로 차단기는 뛰어난 아크 소호 특성, 컴팩트한 디자인, 긴 작동 수명으로 인해 고전압 전력 시스템의 표준으로 남아 있습니다. 우리는 퍼퍼 실린더 메커니즘과 결합된 SF6 가스의 전기 음성도를 통해 고전압 회로 차단기가 어떻게 밀리초 내에 최대 80kA의 고장 전류를 차단하여 그리드 안정성과 장비 보호를 보장할 수 있는지 설명했습니다. 72.5kV 배전 변전소에서 550kV 송전선까지 Lugao Power Co.,Ltd.의 공장입니다. 유지 관리를 최소화하고 정전 시간을 줄이며 엄격한 환경 표준을 충족하는 SF6 솔루션을 설계했습니다. 압력 등급, 중단 시간 및 기계적 내구성을 포함하여 우리가 제공한 기술 사양은 적절하게 선택된 고전압 회로 차단기가 수십 년 동안 안정적인 서비스를 제공한다는 것을 보여줍니다.

전력 시스템 보호에 타협하지 마십시오.루가오전력(주)에 문의하세요. 오늘의무 없는 엔지니어링 상담을 위해. 시스템 전압, 결함 수준 및 환경 조건을 공유하면 당사 팀이 전체 유형 테스트 보고서 및 맞춤형 유지 관리 계획을 통해 최적의 고전압 회로 차단기 모델을 추천해 드립니다. 당사의 모든 제품에는 3년 종합 보증, 현장 시운전 지원, 24시간 예비 부품 약속이 함께 제공됩니다.지금 Lugao Power Co.,Ltd에 견적을 요청하세요. 최고의 SF6 차단기 기술로 고전압 인프라를 보호하십시오.지금 바로 신뢰성으로 업그레이드하세요.
