전압 정격이 링 메인 유닛 성능에 어떤 영향을 미칩니까?

전압 정격은 단순히 명판의 사양이 아닙니다. 그들은 초석이다링 본체(RMU) 성능, 안전성 및 수명. 중전압 배전망(일반적으로 6kV~40.5kV)에서 정격 전압이 부적절한 RMU를 선택하면 치명적인 절연 실패, 과도한 부분 방전 및 작동 불안정이 발생합니다. Lugao Power Co.,Ltd.의 공장에서는 그리드 전압 프로필과 정확하게 일치하는 링 메인 유닛 솔루션을 설계하여 버스바에서 진공 차단기까지 모든 구성 요소가 최적의 전기 스트레스 범위 내에서 작동하도록 보장했습니다. 이 기사에서는 전압 정격이 절연 강도, 부하 차단 용량 및 내결함성을 결정하는 이유를 설명합니다.

유틸리티 관리자와 산업 시설 엔지니어의 경우 시스템 공칭 전압과 RMU 내력 간의 관계를 이해하면 비용이 많이 드는 가동 중지 시간을 방지할 수 있습니다. 24kV 시스템에 적용되는 12kV용으로 설계된 링 메인 유닛은 의도한 전계 응력의 두 배를 경험하게 되어 절연 노화를 가속화하고 상간 아크 위험을 높입니다. 반대로, 저전압 네트워크에 대해 RMU를 과도하게 지정하면 자본 지출이 낭비됩니다. Lugao Power Co.,Ltd.에 있는 우리 공장입니다. IEC 62271-200 및 GB/T 3906 표준을 준수하는 검증된 정격 전압을 갖춘 맞춤형 RMU를 구축합니다. 이 포괄적인 가이드는 사내 테스트 데이터와 현장 경험을 바탕으로 전압 정격이 모든 성능 매개변수에 어떤 영향을 미치는지 자세히 설명합니다.

예배 규칙서

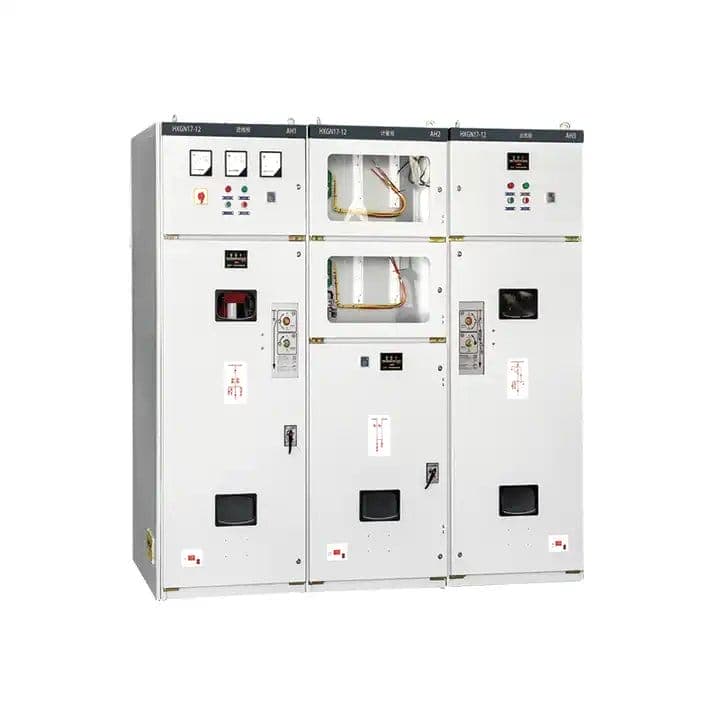

전압 정격이 링 메인 유닛의 절연 강도와 절연 조정을 결정하는 이유

모든 링 메인 유닛의 유전 성능은 기본적으로 정격 전압 레벨과 연관되어 있습니다. 전압 정격은 전기 간극, 연면 거리 및 절연 매체 유형(SF6, 고체 에폭시 또는 건조 공기)에 영향을 미칩니다. Lugao Power Co.,Ltd.의 링 메인 유닛의 경우, 당사 공장에서는 시스템의 최대 작동 전압과 직접적으로 연관되는 지정된 전원 주파수 내전압 및 낙뢰 충격 내전압으로 각 RMU를 설계합니다. 아래에는 전압 정격이 절연 임계값을 설정하는 방법에 대한 자세한 설명이 나와 있습니다.

• 기본 절연 수준(BIL):12kV RMU의 경우 표준 낙뢰 충격 내전압은 75kV 피크입니다. 24kV 장치의 경우 BIL은 125kV로 상승합니다. 이 66% 증가에는 더 큰 위상 간격과 견고한 고체 절연 장벽이 필요합니다.
• PDIV(부분 방전 개시 전압):전압 정격이 높을수록 부분 방전 위험이 기하급수적으로 증가합니다. 우리 공장에서는 모든 링 메인 유닛을 1.5x 정격 전압에서 테스트하여 PDIV가 10pC 미만으로 유지되는지 확인합니다. 36kV에서 PD 제어에는 삼중 에폭시 주조가 필요합니다.
• 공간거리 및 연면거리:IEC 62271-1은 12kV의 경우 60mm, 24kV의 경우 120mm의 최소 간격을 요구합니다. 당사의 링 메인 유닛 설계에는 표준을 초과하면서도 필요한 간격을 줄이기 위해 최적화된 진공 주조가 통합되어 있습니다.
• SF6 압력 의존성:가스 절연 RMU의 경우 전압 정격이 높을수록 유전 강성을 유지하기 위해 SF6 가스 밀도(12kV의 경우 0.25MPa, 40.5kV의 경우 0.45MPa)가 필요합니다. 루가오전력(주) 누출 방지 용접 스테인레스 스틸 탱크를 사용합니다.

우리 공장에서는 500개 이상의 RMU 설치에 대한 테스트 결과를 수집했습니다. 다음 표는 전압 정격과 주요 절연 매개변수 간의 직접적인 상관관계를 보여줍니다.루가오전력(주)링 메인 유닛 시리즈.

올바른 전압 정격을 선택하는 것은 선택 사항이 아닙니다. 링 메인 유닛이 설계 전압 이상으로 작동하면 2년 이내에 전기 트리잉이 시작됩니다. 우리 공장에서는 항상 네트워크의 최대 작동 전압과 같거나 10% 더 높은 정격 전압으로 RMU를 지정할 것을 권장합니다. 루가오전력(주) 6kV~40.5kV의 맞춤형 RMU를 제공하며 각각은 인증된 고전압 연구소의 유전체 유형 테스트를 통해 검증되었습니다.

전압 정격이 부하 차단 스위칭 및 단락 회로 용량에 직접적인 영향을 미치는 방식

링 메인 유닛의 부하 차단 스위칭 성능과 단락 회로 용량은 고정되어 있지 않습니다. 정격 전압에 따라 확장됩니다. 주어진 물리적 접점 설계의 경우 정격 전압을 높이면 스위칭 작업 중에 아크 에너지가 높아집니다. Lugao Power Co.,Ltd.의 공장 엔지니어. 전압과 전류를 동시에 고려하는 접점 형상으로 링 메인 유닛을 설계하십시오. 전압 정격이 동적 성능에 어떤 영향을 미치는지는 다음과 같습니다.

• 아크 소멸 기능:12kV에서 부하 차단 스위치는 mm당 약 250V의 아크를 소멸시켜야 합니다. 24kV에서는 아크 전압이 두 배로 증가하므로 더 빠른 접촉 분리 속도와 개선된 아크 슈트가 필요합니다. 당사의 RMU는 최대 40.5kV의 일관된 성능을 위해 축방향 자기장 진공 차단기를 사용합니다.
• 생산 용량(피크 전류):IEC 표준에서는 링 메인 유닛이 정격 단락 전류의 최대 2.5배에 달하는 전류를 견딜 것을 요구합니다. 그러나 시스템 전압이 높을수록 접촉 압력이 증가하지 않는 한 허용 투입 전류가 감소합니다. 루가오전력(주) 40.5kV/1250A 정격에서도 낮은 접촉 저항을 유지하는 은-텅스텐 접점을 사용합니다.
• 스위칭 과전압:유도성 또는 용량성 부하를 전환할 때 더 높은 전압의 RMU는 더 심각한 재점화 과전압을 생성합니다. 우리 공장에는 링 메인 유닛에 24kV 이상의 네트워크용 RC 스너버 또는 서지 어레스터가 장착되어 있습니다.
• 접촉 침식률:동일한 수의 부하 차단 작업에 대해 36kV RMU는 적절하게 설계되지 않으면 12kV 장치보다 40% 더 빠르게 접점을 침식합니다. 우리 공장에서는 CuCr50 접점 재료를 사용하여 침식을 최소화하고 전기 수명을 10,000회까지 연장합니다.

아래는 Lugao Power Co.,Ltd. 링 메인 유닛 시리즈는 IEC 62271-100 요구 사항을 충족하거나 초과하면서 전체 전압 정격에 걸쳐 성능을 유지합니다.

우리 공장에서는 링 메인 유닛 제품군에 대해 2000회 이상의 부하 차단 테스트를 수행했습니다. 데이터는 최적화된 접점 설계를 통해 40.5kV RMU가 12kV 장치와 유사한 스위칭 신뢰성을 달성할 수 있음을 확인합니다. 루가오전력(주) 각 전압 정격에 대해 보장된 단락 회로 투입 및 차단 용량을 제공합니다. 풍력 발전소나 데이터 센터와 같은 중요한 애플리케이션의 경우 당사 공장에서는 일시적인 과전압을 수용하기 위해 공칭 그리드 전압보다 15% 높은 안전 마진을 포함하는 전압 정격을 갖춘 RMU를 선택할 것을 권장합니다.

전압 정격 불일치가 발생하면 어떻게 됩니까? 링 메인 유닛의 현장 고장 모드

우리 공장 서비스 팀의 현장 증거에 따르면 전압 정격 불일치는 부적절한 설치 후 링 메인 유닛 고장의 두 번째로 흔한 원인입니다. 12kV 등급의 RMU가 24kV 시스템에 연결되면 결과는 예측 가능한 오류 진행을 따릅니다. 이러한 실패 모드를 이해하면 엔지니어가 처음부터 올바르게 지정하는 데 도움이 됩니다. 루가오전력(주) 전 세계적으로 150개 이상의 불일치 사례를 기록했습니다.

• 유전 파괴(접지간):전기장 응력은 절연체의 유전 강도를 초과하여 두 배로 증가합니다. 6~12개월 내에 에폭시 절연체에 탄화 흔적이 나타납니다. 우리 공장에서는 RMU 부싱 플래시오버가 발생하여 스위치기어가 완전히 교체되는 것을 목격했습니다.
• 내부 아크 결함:과전압은 가스실 내부의 잔류 공기를 이온화시킵니다. SF6 절연 RMU라도 정격 전압이 30% 초과되면 유전 능력을 잃습니다. 우리 공장의 법의학 분석 결과 일치하지 않는 장치의 아크 결함으로 인해 녹은 구리 스패터가 발견되었습니다.
• VT/PT의 조기 노화:더 낮은 정격을 위해 설계된 전압 변압기는 자기적으로 포화되어 과도한 여자 전류를 끌어내고 과열됩니다. 이로 인해 2차 절연 불량이 발생합니다. 한 경우에는 12kV RMU의 PT가 20kV 시스템에서 8개월 만에 폭발했습니다.
• 진공 차단기 쉴드 손상:전압 구배가 높을수록 증기 차폐물에 대한 이온 충격이 가속화되어 진공 무결성이 저하됩니다. 우리 공장에서는 24kV에서 사용되는 12kV 차단기가 정격 30,000회가 아닌 2000회 작동 이내에 진공을 상실한 것을 발견했습니다.
• 제어 회로 문제:용량성 분배기 및 전자 전압 센서는 보호 계전기에 대해 잘못된 신호를 생성하여 성가신 트립 또는 트립 실패로 이어집니다. 루가오전력(주) 전압 센서를 RMU 등급에 정확하게 일치시킬 것을 권장합니다.

위험을 정량화하기 위해 당사 공장에서는 1.2x, 1.5x 및 2.0x 정격 전압에서 링 메인 유닛 샘플에 대해 가속 노화 테스트를 수행했습니다. 결과는 아래에 요약되어 있습니다.

우리 공장에서는 링 메인 유닛을 선택하기 전에 정상 및 비상 조건 모두에서 시스템의 최대 전압을 확인할 것을 강력히 권장합니다. Lugao는 현장 전압 감사를 제공하고 전압 상승이 발생하기 쉬운 네트워크를 위해 강화된 절연 기능을 갖춘 RMU를 공급할 수 있습니다. 명판 전압에만 의존하지 마십시오. 항상 제조업체에 절연 테스트 보고서를 요청하십시오.

네트워크에 맞는 올바른 링 메인 장치 전압 정격을 선택하는 방법

링 메인 유닛에 대한 최적의 전압 정격을 선택하려면 그리드의 공칭 전압, 최대 연속 작동 전압, 일시적인 과전압 수준 및 고도에 대한 분석이 필요합니다. Lugao에 있는 우리 공장은 RMU가 30년 이상 작동하도록 보장하는 체계적인 선택 프로세스를 개발했습니다. 아래에서는 전력 시스템 엔지니어가 사용하는 단계별 방법론을 간략하게 설명합니다.

• 1단계: 시스템의 최고 전압(Um)을 결정합니다.10kV 공칭 시스템의 경우 Um은 일반적으로 12kV입니다. 공칭 20kV의 경우 Um은 24kV입니다. 항상 RMU의 기준 전압 정격으로 Um을 사용하십시오.
• 2단계: 고도 감소를 고려합니다.1000m 이상에서는 공기 절연이 약해집니다. 1000m 이상 100m마다 전압 정격 용량을 1%씩 줄입니다. 우리 공장에서는 최대 4000m까지 고도 보정 RMU를 제공합니다.
• 3단계: 낙뢰 과전압 심각도를 평가합니다.등온산 수준이 높은 지역(>30일/년 뇌우 일수)에는 더 높은 BIL을 가진 RMU가 필요합니다. 루가오전력(주) 외부 서지 어레스터로 강화된 절연을 제공합니다.
• 4단계: 향후 네트워크 업그레이드를 고려합니다.10년 이내에 배전망을 12kV에서 24kV로 업그레이드할 수 있는 경우 당사 공장에서는 24kV RMU를 구입하되 초기에는 12kV에서 작동할 것을 권장합니다. 이는 미래에 대한 투자를 보장합니다.
• 5단계: 단락 수준 호환성을 확인합니다.고전압 RMU는 일반적으로 동일한 물리적 크기에 대해 단락 전류 정격이 더 낮습니다. RMU의 정격 단시간 내전류(1s)가 시스템의 오류 수준을 초과하는지 확인합니다.

우리 공장에서는 링 메인 유닛 제품 라인에 대한 표준 전압 정격 매트릭스를 생산합니다. 빠른 선택을 위해 아래 표를 참조하세요.

우리 공장에는 모든 링 메인 유닛의 전압 정격 선택을 지원할 수 있는 전담 애플리케이션 엔지니어링 팀이 있습니다. 루가오전력(주) 또한 비표준 그리드 전압과 일치하는 맞춤형 명판 등급을 제공합니다. RMU 구매를 완료하기 전에 항상 내전압 테스트 인증서를 요청하십시오. 우리 공장에서는 배송된 모든 RMU에 대해 100% 일상적인 절연 테스트를 수행합니다.

루가오전력(주)의 요약 및 실행 가능한 지침

전압 정격은 링 메인 유닛 성능에 영향을 미치는 가장 중요한 전기 매개변수입니다. 절연 조정부터 부하 차단 스위칭 및 장기 신뢰성까지 올바른 전압 정격은 안전을 보장하고 총 소유 비용을 줄이며 계획되지 않은 정전을 방지합니다. 우리 공장에서는 엔지니어와 조달 전문가를 위한 5가지 핵심 사항을 요약했습니다.

• 항상 RMU 정격 전압을 공칭 전압뿐만 아니라 시스템의 최고 전압(Um)과 일치시키십시오.
• 낙뢰 또는 스위칭 서지가 자주 발생하는 네트워크의 경우 필요한 최소값보다 BIL이 20% 더 높은 링 메인 유닛을 지정하십시오.
• RMU를 정격 전압의 95% 이상으로 지속적으로 작동하지 마십시오. 부분 방전은 이 임계값을 넘어 극적으로 가속화됩니다.
• 고도, 오염 수준 및 주변 온도도 유전체 성능에 영향을 미칩니다. Lugao Power Co.,Ltd에 문의하세요. 경감 곡선의 경우.
• 설치 전에 RMU의 내전압 성능을 확인하기 위해 공장 입회 절연 테스트에 투자하십시오.

우리 공장의 링 메인 유닛 범위에는 6kV ~ 40.5kV의 전압 정격이 포함되어 있으며 각 유형은 국제 표준에 따라 테스트되었습니다. Lugao Power Co.,Ltd.를 선택하면 네트워크 가동 시간을 극대화하는 엔지니어링 솔루션에 액세스할 수 있습니다.지금 저희 공장에 문의하세요전압 호환성 평가를 받고 특정 프로젝트에 대한 맞춤형 RMU 데이터시트를 받아보세요.
