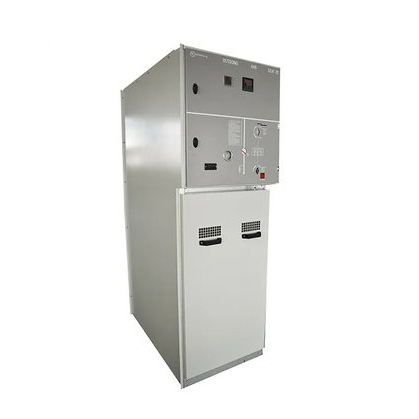

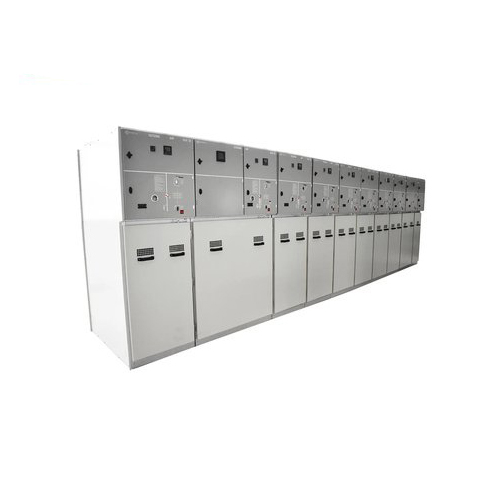

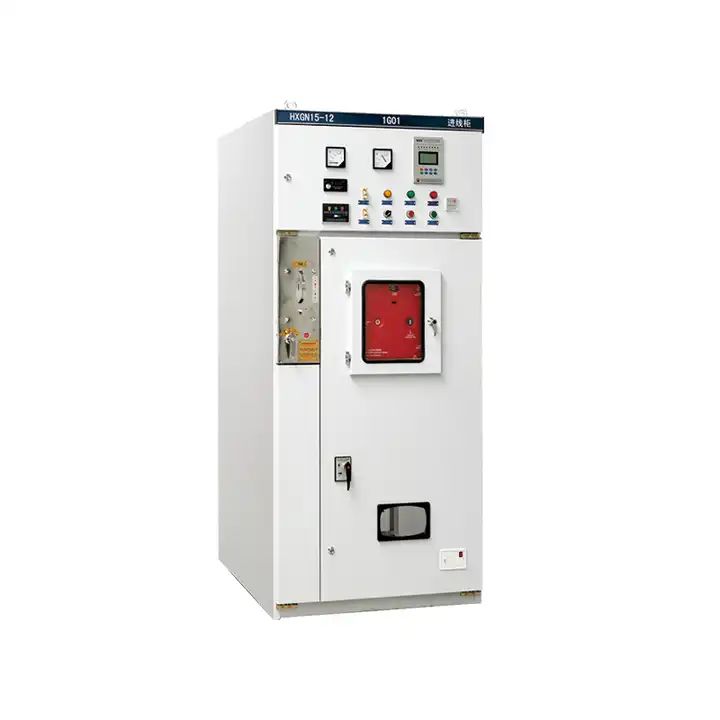

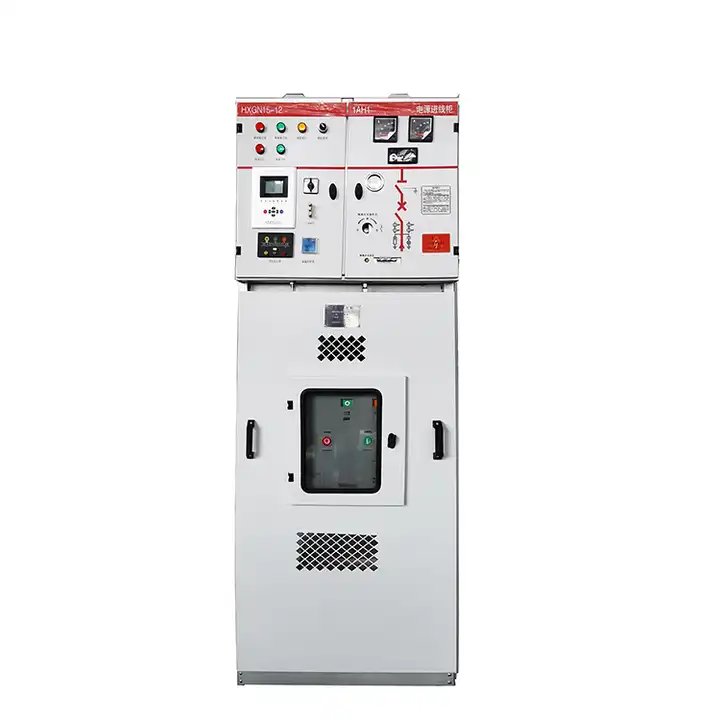

선도적인 고전압 개폐기 공급업체인 Liugao의 캐비닛 프레임워크는 조립 유형으로 안정성, 신뢰성 및 편리한 조립을 제공합니다. 링넷 장치로 구성이 가능하며 다양한 연결 모드를 지원합니다.

컴팩트한 크기, 경량, 작은 설치 공간, 설치가 용이한 링 메인 유닛은 디자인의 효율성과 단순성을 최우선으로 생각합니다.

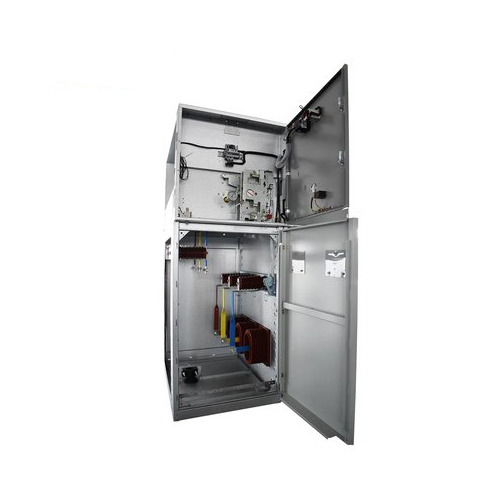

이 장치에는 별도의 바바, 스위치 및 제어실이 있으며 각각은 안전한 상태로 유지됩니다. 캐비닛과 구성 요소는 모두 철저하게 접지되어 작업자와 유지 관리 작업자의 개인 안전을 보장합니다.

링 메인 유닛은 FN12-12D 및 FN25-12D 로드 스위치와 호환되어 구성에 유연성과 적응성을 제공합니다.

신뢰할 수 있는 고급 기계적 인터록 시스템을 갖춘 이 장치는 5중 보호의 엄격한 요구 사항을 충족하여 작동 시 향상된 안전성과 보안을 보장합니다.

12KV 링 메인 유닛 개폐 장치 패널 작동 환경

1. 공기 온도: 최대 온도: +40℃; 최저온도 : -35℃

2. 습도: 월간 평균 습도 95%; 일일평균습도 90% .

3. 해발 고도: 최대 설치 고도: 2500m

4. 부식성, 가연성 가스, 증기 등에 의해 외관상 오염된 공기가 없을 것.

5. 빈번한 격렬한 흔들림이 없습니다.

12KV 링 본체 배전반 패널 특성

본 장치의 인클로저, 도어 및 상부 챔버는 철저한 스프레이 처리를 거쳐 보호적이고 균일한 마감을 보장합니다. 모든 캐비닛에는 캐비닛 근처의 긴밀한 연결을 용이하게 하는 주 접지 부스바가 있습니다. 접지 스위치, 연동 부품 등 금속 부품이 접지 버스바에 꼼꼼하게 연결되어 있습니다. 연속성을 보장하기 위해 나사로 연결된 부품 사이에는 구리 브레이드 연결이 사용됩니다.

가스 방출을 관리하고 내부 연소 아크를 방지하기 위해 압력 방출 도어가 캐비닛 후면에 위치합니다. 상판은 나사로 견고하게 고정되어 있어 외부에서 쉽게 열어 버스 연결이 가능합니다. 상단 보조 장치 챔버는 터미널 및 기타 구성 요소 설치에 유연성을 제공합니다. 작은 챔버를 높이면 릴레이 보호를 효율적으로 달성할 수 있습니다.

특히, 부하개폐기 및 접지스위치는 블록형 인터록을 적용하고, 접지스위치 및 도어는 강제인터록을 적용하고 있습니다. 문을 닫고 접지 스위치를 켜고 부하 차단 스위치를 닫는 특정 단계에 따라 자동 인터록이 이루어집니다. 이러한 순차적 작업은 오류를 방지하고 시스템의 전반적인 안전성을 향상시키는 역할을 합니다.

12KV 링 메인 유닛 개폐 장치 패널 사양

12KV 링 본체 개폐 장치 패널 특징
