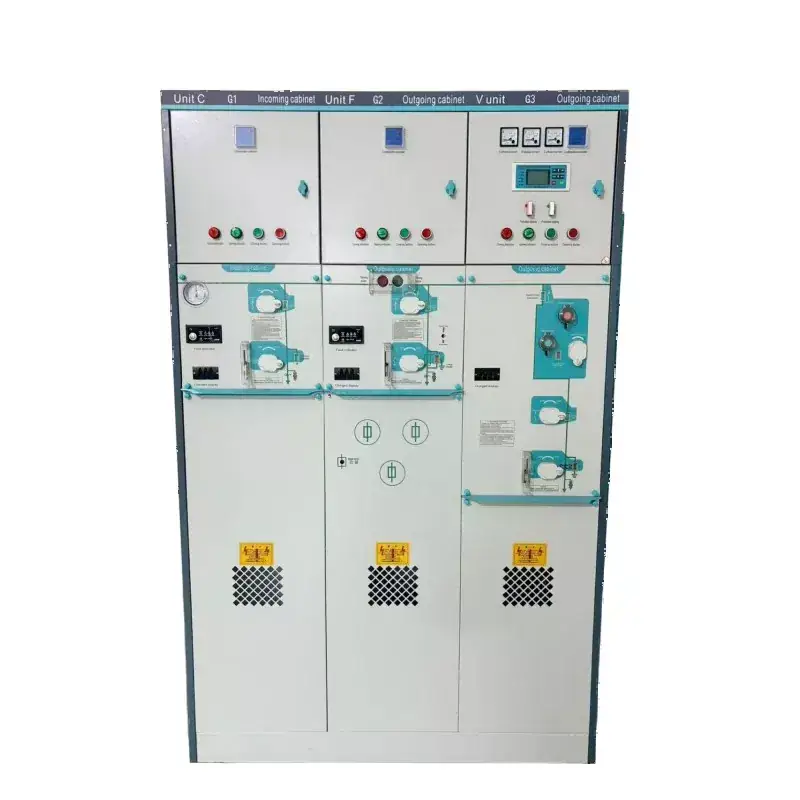

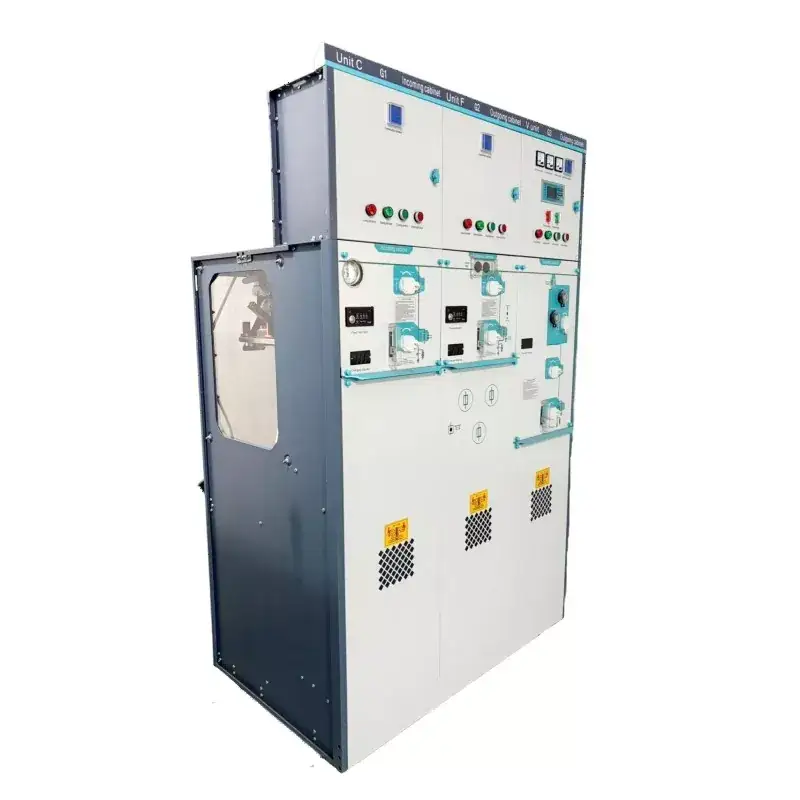

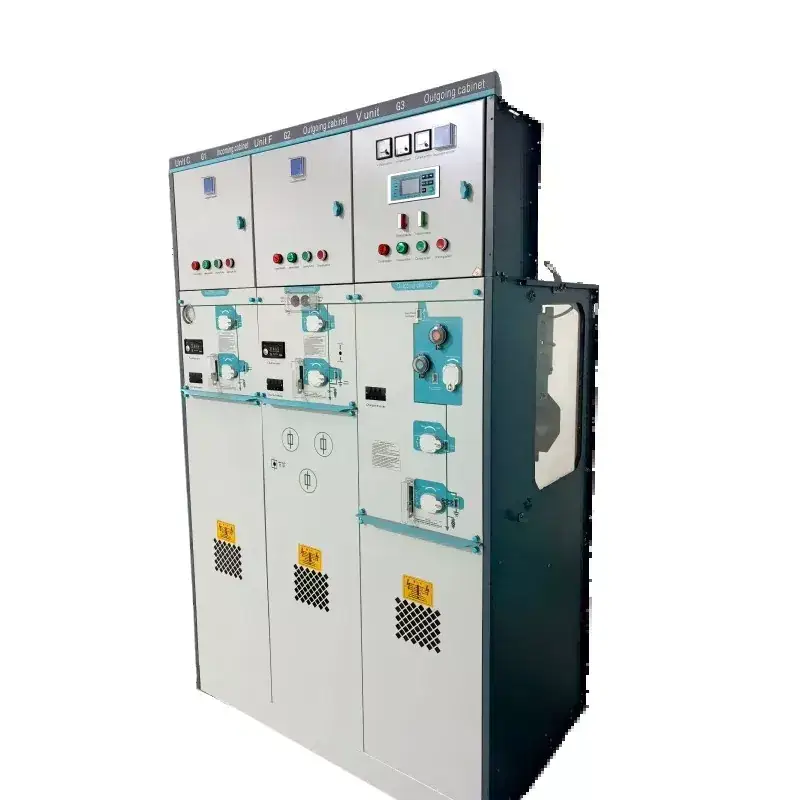

중전압 SF6 완전 절연 밀봉 전기 링 메인 유닛 소형 개폐 장치

이 중전압 SF6 완전 절연 밀봉 전기 링 메인 유닛 소형 개폐 장치는 Lugao의 주력 제품입니다. 완전히 밀봉되고 유지 관리가 필요 없는 설계를 특징으로 하는 이 제품은 전 세계 12kV, 24kV 및 36kV 전력망에 전력 분배를 제공할 수 있습니다. 이 링 메인 유닛은 CE, ISO, IEC 등 국제 인증도 준수합니다. 전문 전기 개폐 장치 공급업체인 Lugao의 SF6 절연 개폐 장치는 모든 고전압 구성 요소를 외부 환경으로부터 완전히 격리합니다. 금속으로 둘러싸인 구조는 지하 변전소부터 해안 시설까지 가장 까다로운 조건에서도 안전한 작동을 보장합니다.

주요 기술적인 매개변수

일반적인 계획 다이어그램:

제품 세부정보:

이 링 메인 유닛이 독특한 이유는 무엇입니까?

1. 진정한 완전 단열 설계

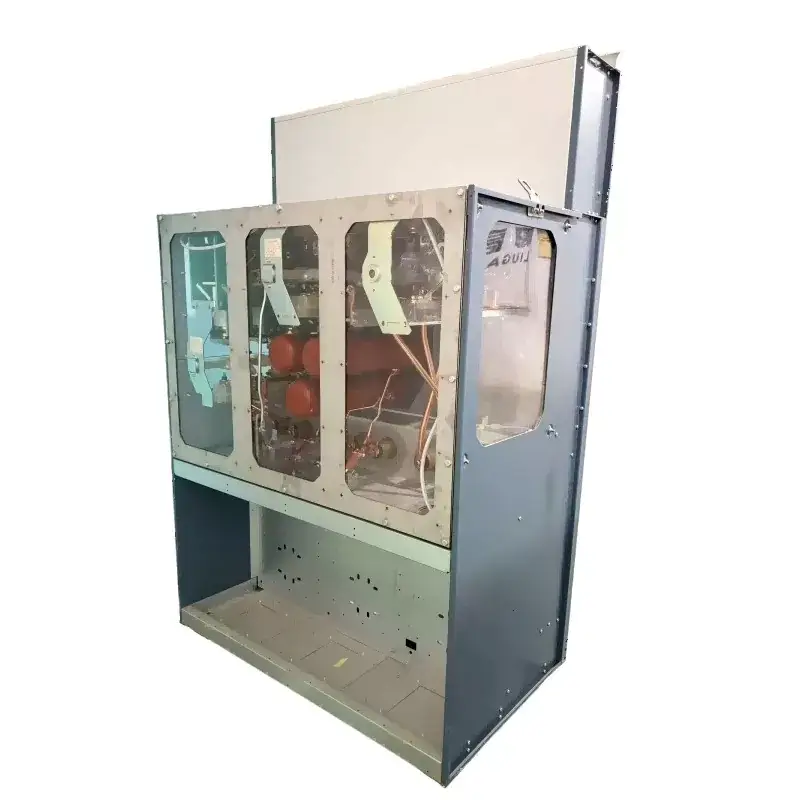

기존의 공기 절연 개폐 장치와 달리 Lugao의 중압 SF6 완전 절연 밀봉 전기 링 메인 유닛 소형 개폐 장치는 완전히 밀봉된 스테인리스 스틸 탱크에서 레이저 용접 기술을 사용하여 제조되었습니다. 부하 스위치, 진공 회로 차단기, 접지 스위치 및 메인 버스바를 포함한 모든 활성 구성 요소는 SF6 가스로 완전히 밀봉됩니다. 이 가스 절연 개폐 장치는 높은 보호 등급을 자랑하며 습기, 결로, 먼지, 대기 오염 물질과 같은 열악한 환경에 완벽하게 저항합니다.

2. 컴팩트한 디자인, 작고 아름다운 크기: 이 컴팩트한 스위치기어는 설치 공간을 크게 줄여줍니다. 모듈형 설계로 작은 설치 공간을 유지하면서 다양한 구성 옵션이 가능하므로 지하 배전 네트워크, 소형 변전소 및 공간이 제한된 산업 시설에 적합합니다.

3. 유지 관리가 필요 없는 작동: 이 완전히 밀봉된 개폐 장치는 고전압 구성 요소의 일상적인 유지 관리가 필요하지 않습니다. 따라서 이 SF6 절연 개폐 장치는 30년의 설계 수명 동안 가스 보충이 필요하지 않습니다.

사용 가능한 구성

이 중전압 SF6 완전 절연 밀봉형 전기 링 메인 유닛 소형 개폐 장치는 다양한 애플리케이션 요구 사항을 충족하는 다양한 기능 모듈을 수용하여 특정 고객 요구 사항에 따라 유연한 구성이 가능합니다.

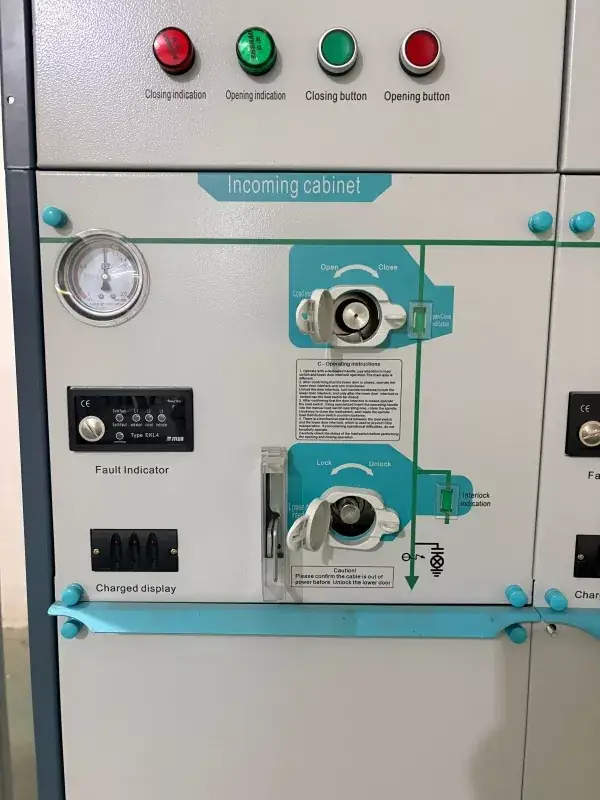

1.  C 모듈 - 로드 스위치 장치

   3위치 부하 스위치(make-break-earth) 기능

   변압기 보호 및 케이블 스위칭 작업을 위해 설계됨

   통합 관찰 창을 통해 브레이크 위치를 볼 수 있습니다.

2. F 모듈 - LBS-퓨즈 조합 유닛

   퓨즈 기반 보호 기능을 갖춘 부하 스위치 통합

   트리거 핀 메커니즘을 통해 3상 트리핑 기능 제공

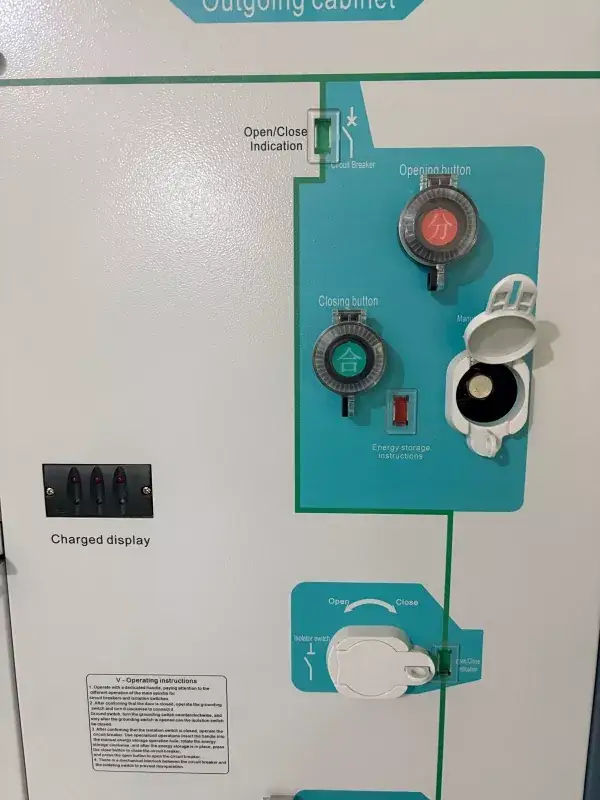

3. V 모듈 - 진공 회로 차단기 장치

   케이블 및 변압기 보호를 위한 진공차단기 채용

   빈번한 스위칭 작업이 필요한 애플리케이션에 적합

   옵션 통합 보호 계전기 지원

4. D 모듈 – 케이블 직접 연결

   스위칭 장치 없이 간단한 케이블 연결 제공

   비전환 피더 또는 부스바 라이저 애플리케이션용

5. M 모듈 – 계량 장치

   측정 목적을 위한 전압 및 전류 변압기 장착

계측기 장착을 위한 테스트 터미널 및 인터페이스 포함

자주 묻는 질문(FAQ)

질문 1: 링 본체란 무엇입니까?

답변 1: 이 중압 SF6 완전 절연 밀봉 전기 링 메인 유닛 소형 개폐 장치는 12kV, 24kV 및 36kV 배전에 적합한 소형 가스 절연 개폐 장치입니다. 링 메인 유닛은 로드 스위치, 진공 회로 차단기를 포함한 모든 고전압 구성 요소를 절연하는 SF6 가스가 포함된 완전 밀봉된 스테인리스 스틸 탱크를 사용합니다.

질문 2: 이 링 메인 유닛에는 어떤 구성을 사용할 수 있습니까?

답변 2: 이 소형 스위치기어는 모듈식 구성을 제공합니다.

모듈 C: 케이블 및 변압기 스위칭용 로드 스위치 장치

모듈 F: 변압기 보호를 위한 부하 스위치-퓨즈 조합

모듈 V: 빈번한 작동을 위한 진공 회로 차단기

모듈 D: 비전환 피더용 직접 케이블 연결

모듈 M: 전압 및 변류기가 있는 계량 장치

질문 3: 이 링 메인 유닛을 향후 확장할 수 있습니까?

답변 3: 예, 가스 절연 버스바 커넥터를 사용하여 추가 링 메인 유닛 모듈을 연결할 수 있습니다.

질문 4: 어떤 안전 기능이 포함되어 있나요?

답변 4: 기계적 인터록, 내부 아크 분류, 압력 해제, 접지 스위치.

질문 5: 배달 시간은 얼마나 됩니까?

답변 5: 표준 구성은 재고가 있습니다. 맞춤형 모델은 약 20일이 소요됩니다. 긴급한 요구 사항이 있는 경우 문의하시기 바랍니다.
