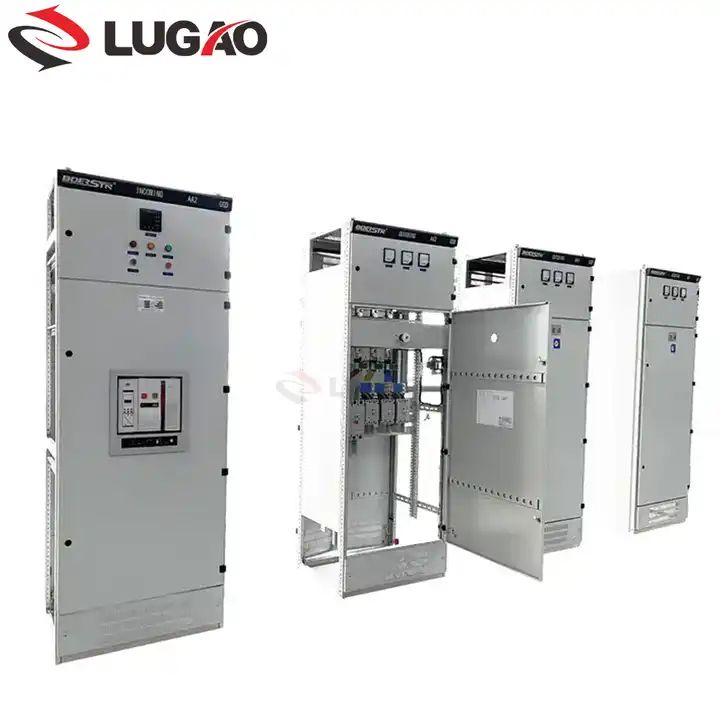

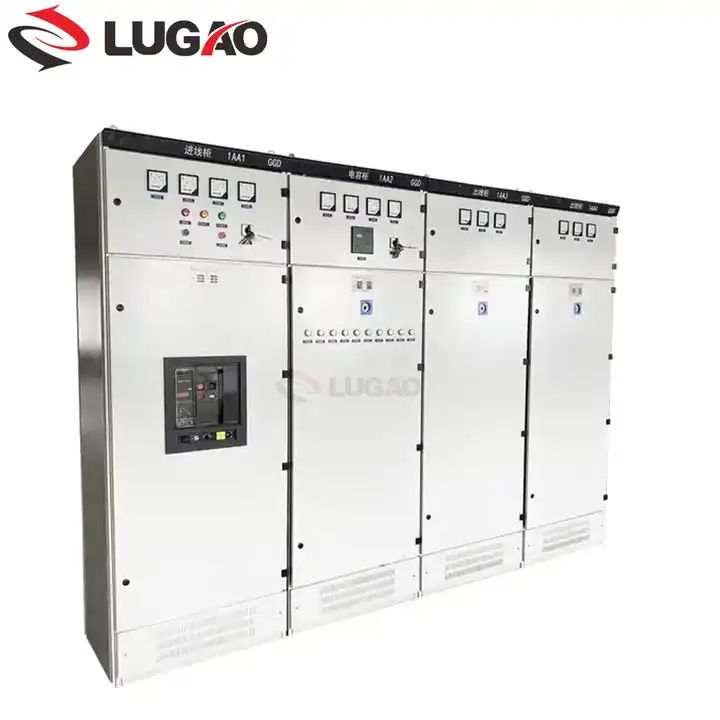

Lugao는 GGD 600A 1000A 2000A 실내 저전압 고정 배전반 공급업체입니다. GGD AC 저전압 배전 캐비닛은 원칙적으로 에너지부, 고객 및 관련 설계 부서의 권한 요구 사항에 따라 제조된 신형 저전압 배전 캐비닛입니다. 안전하고 경제적이며 합리적이고 신뢰할 수 있다는 것입니다.  그 특징에는 높은 차단 용량, 우수한 가열 안정성, 유연한 전기 구성, 편리한 조합, 체계적, 우수한 실용성 및 새로운 구조가 포함됩니다.  저전압 배전반 전체를 교체하는 데 사용할 수 있습니다.

GGD AC 저전압 배전 캐비닛은 IEC439 저전압 스위치기어 및 제어 기어 어셈블리와 GB725117 저전압 스위치기어 및 제어 기어 어셈블리 -part1:유형 테스트 및 부분적으로 유형 테스트를 거친 어셈블리와 일치합니다.

GGD AC 저전압 배전 캐비닛 본체는 범용 캐비닛 프레임워크 형태로 8MF(또는 8MF에 의해 수정됨) 냉간 성형 단면 강철을 사용하여 현지 부품에서 용접되며 구조 부품 및 특수 부품은 지정된 강철 제조업체에서 공급하여 정밀도와 품질.  범용 캐비닛의 부품은 20mm 설치 구멍이 있는 모듈 원리로 설계되었습니다.  통화 계수가 높기 때문에 공장에서 사전 생산을 실현하고 생산 기간을 단축하며 작업 효율성을 높일 수 있습니다.

B. GGD 캐비닛의 디자인은 작업 과정에서 열 추출 문제를 충분히 고려합니다.  캐비닛 상단과 하단에는 열 추출 구멍의 양이 다릅니다.  전자 부품이 가열되면 열량이 증가하지만 열은 위쪽에서 환기되고 아래쪽의 구멍은 지속적으로 찬 바람을 보충하여 밀폐된 캐비닛 내부에서 아래쪽에서 위쪽으로 자연 환기 경로를 형성하여 목적을 달성합니다. 열 추출.

C. 현대 산업 제품의 설계 요구 사항에 따라 GGD 캐비닛의 외관 디자인과 다양한 부품의 절단 크기가 황금 분할 방식으로 되어 있어 전체 캐비닛이 아름답고 우아해집니다.

D. 캐비닛의 도어는 회전식 이동식 체인으로 트러스에 연결되어 설치 및 해체가 편리합니다.  도어의 접히는 부분에 Shan 모양의 고무바가 있으며, 도어가 닫힐 때 도어와 트러스 사이에 일정한 압축거리가 있어 도어가 캐비닛에 직접 부딪히는 것을 방지하고 도어의 보호등급을 강화하였습니다.

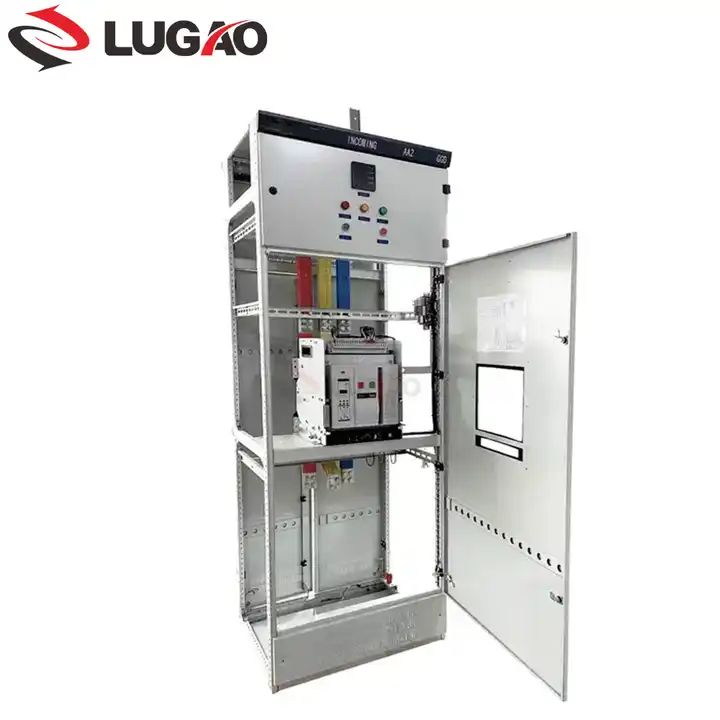

E. 전기 부품이 설치된 계기판 도어는 여러 개의 연동선으로 구성된 트러스에 연결됩니다. 설치 부품과 트러스는 널링 나비 나사로 연결되어 전체 접지 보호 회로를 형성합니다.

F. 코팅 도료는 폴리에스터 오렌지 모양의 도료 또는 에폭시 분말로 접착력이 강하고 촉감이 좋습니다.  캐비닛 전체를 Matt 색상으로 적용하여 어지러움을 방지하고 근무자에게 편안한 시각적 환경을 제공합니다.

G. 현장에서 주요 버스바를 조립 및 조정하기 쉽도록 필요에 따라 캐비닛 상단을 분해할 수 있습니다.  캐비닛 상단의 네 모서리에는 들어 올리고 운반할 수 있는 플라잉 링이 설치되어 있습니다.

캐비닛의 보호 등급은 IP30입니다. 고객은 작동 환경에 따라 IP20과 IP40 중에서 선택할 수 있습니다.

운영 환경

1. 주변 공기 온도: -5~+40 및 평균 온도는 24시간 동안 +35를 초과해서는 안 됩니다.

2. 실내에 설치하여 사용하세요. 작업 장소의 해발 고도는 2000M를 초과해서는 안 됩니다.

3. 상대 습도는 최대 온도 +40에서 50%를 초과해서는 안 됩니다. 낮은 온도에서는 더 높은 상대 습도가 허용됩니다. 전. +20에서 90%. 그러나 온도 변화를 고려하면 적당한 이슬이 자연스럽게 맺힐 가능성이 있습니다.

4. 설치 기울기는 5를 초과하지 마십시오.

5. 진동이나 충격이 심하지 않은 장소, 전기부품의 부식이 적은 장소에 설치하십시오.

6. 특정 요구 사항이 있으면 제조소에 문의하십시오.
