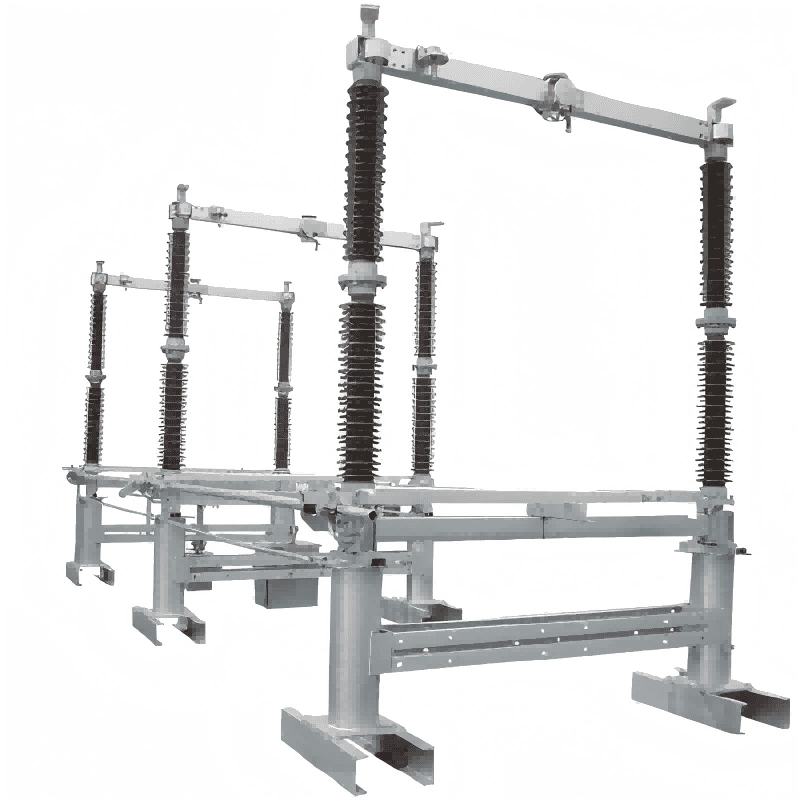

GW4 시리즈 220KV 실외로드 브레이크 분리 스위치

Lugao의 GW4 Series 220KV 분리기는 이중 열, 수평 회전식 단절 자이며 야외 환경에 적합한 높은 기계적 강도와 우수한 부식 저항을 특징으로합니다. 이 220KV 단절 장치는 주로 변전소의 고전압 측 분리에 사용됩니다. 검사 또는 유지 보수 중에, 단절자는 공기 절연 파단을 생성하여 에너지 시스템에서 분리 된 장비를 물리적으로 분리 할 수 있도록합니다. 안전 잠금을 위해 접지 스위치와 함께 사용할 수도 있습니다.

모델:GW4

문의 보내기

제품 설명

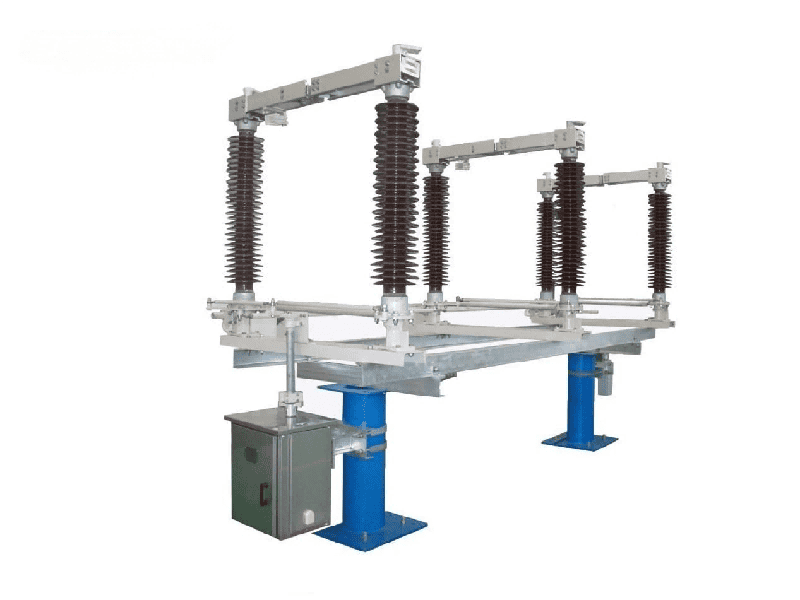

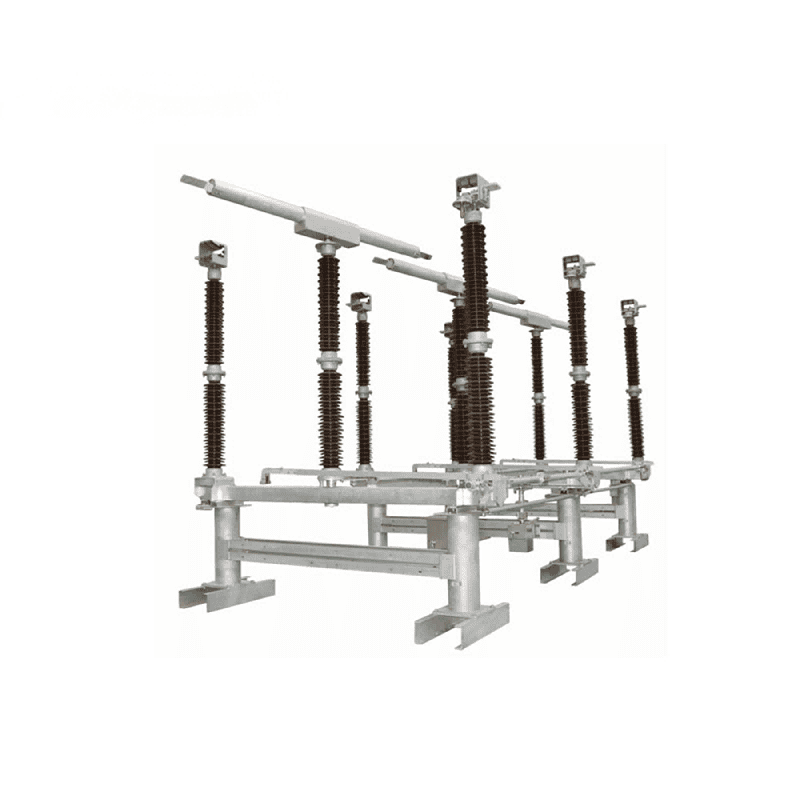

Lugao의 GW4 Double-Column 수평 회전식 단절자는 위상 당 2 개의 절연 기둥을 특징으로하며 각각 전도성 막대를 얹었습니다. 작동 메커니즘은 절연 컬럼을 회전시켜 전도성 막대가 회로 차단기를 열고 닫게합니다. 베이스의 양쪽에 접지 스위치를 추가하면 Lugao와 협상 할 수 있습니다. 접점은 구부러진 구리판으로 만들어지고 유지 보수 및 교체를 쉽게하기 위해 전도성 막대로 조립됩니다. 실외 사용에 적합한 강철 표면은 부식성을 위해 핫 다핑 아연 도금되어 기상 조건에서도 장기 작동을 보장합니다. 전도성 막대는 경량 알루미늄 합금으로 구성되어 큰 열 소산 영역과 높은 강도를 제공합니다.

GW4 시리즈는 다양한 전압으로 제공됩니다. 특정 응용 프로그램에 대한 적절한 구성은 Lugao에 문의하십시오.

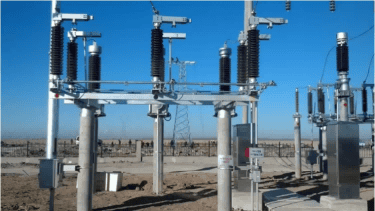

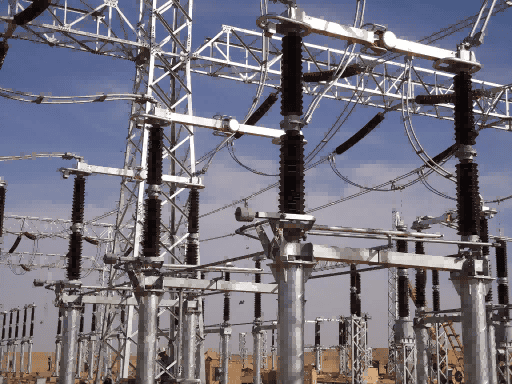

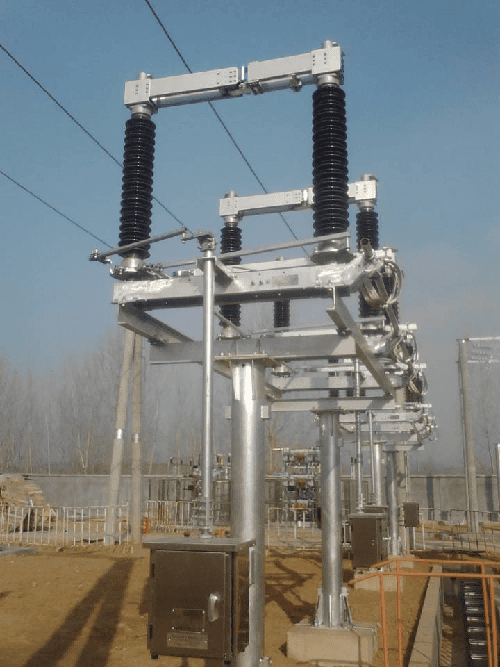

사용 시나리오

기술 매개 변수

	단위	GW4-126	GW4-145	GW4-252	GW4-420
정격 전압	KV	126	145	252	420
정격 주파수	HZ	50	50 \ 60	50 \ 60	50 \ 60
정격 전류	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
정격 단기간 견딜 수있는 전류 및 기간	ka/s	31.5/3 ~ 50/3	31.5/3 ~ 50/3	31.5/3 ~ 63/3	31.5/3 ~ 63/3
정격 피크 견해 전류	그만큼	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
