GGD 유형 저전압 완전 스위치 기어의 특성은 무엇입니까?

GGD 구조 소개

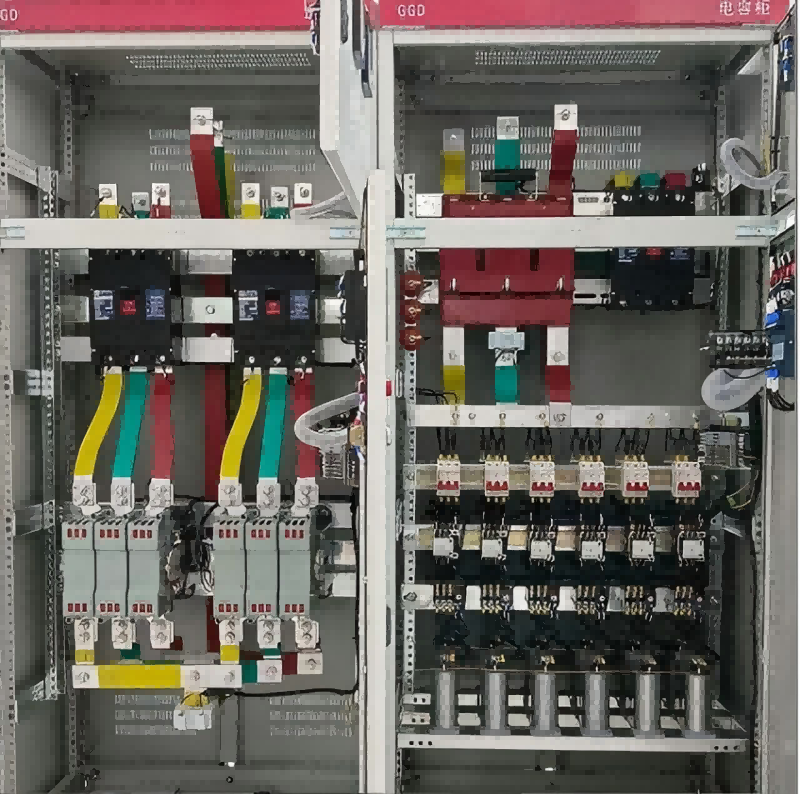

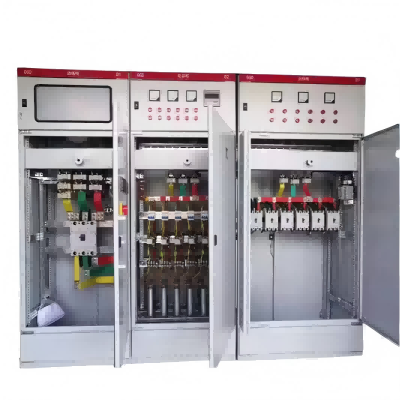

GGD 유형 AC 저전압 분포 캐비닛의 캐비닛은 일반 목적 캐비닛의 유형을 채택하고 프레임은 8MF 콜드 형식 강철로 구성된 강철로 구성되며 일반 목적 캐비닛의 일부는 모듈 식 원리에 따라 설계되며 20 개의 금형의 장착 구멍이 있습니다. 높은 일반화 계수를 통해 공장은 사전 생산을 실현하여 제조주기를 단축 할뿐만 아니라 작업 효율성을 향상시킵니다.

GGD 캐비닛의 설계는 캐비닛 작동에서 열 소산 문제를 완전히 고려합니다. 캐비닛의 상단과 하단에는 다른 수의 열 소산 슬롯이 다릅니다. 캐비닛 내부의 전기 성분이 가열되면, 열이 상단의 슬롯을 통해 상승하고 방전되는 반면, 차가운 공기는 하단의 슬롯에 의해 캐비닛에 지속적으로 첨가되므로 밀봉 된 캐비닛은 하단에서 상단으로 자연 공기 덕트로 형성되어 열 소산의 목적을 달성합니다.

GGD 캐비닛 현대 산업용 제품 모델링 설계의 요구 사항에 따라 캐비닛 외부를 설계하는 방법의 황금 비율과 치수의 각 부분의 분할을 사용하여 미국의 전체 캐비닛이 이제는 새로운 모습을 보이도록합니다.

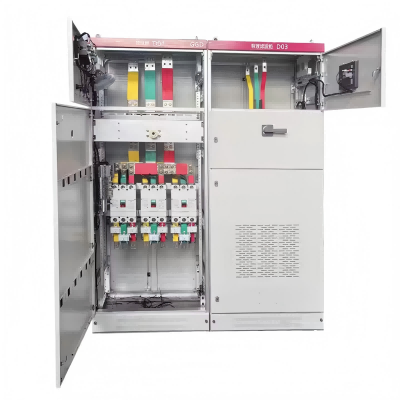

캐비닛 도어는 피벗 이동식 힌지에 의해 프레임과 연결되어 있으며 설치 및 분리가 쉬우 며 도어의 접힌 가장자리에는 산형 유형의 고무 스트립이 내장되어 있으며 도어와 프레임 사이의 내장 스트립에는 도어가 캐비닛 바디와 직접 충돌하는 것을 방지 할 수 있으며 도어의 보호 레벨이 향상됩니다. 계측 도어 다용도 소프트 구리 와이어가있는 전기 부품이있는 계측 도어 프레임에 연결된 캐비닛 장착 부품 및 캐비닛에 연결된 나사가있는 캐비닛 프레임은 완전한 접지 보호 회로를 구성합니다.

유연한 확장 기능

GGD 캐비닛의 주 회로는 총 298 개의 프로그램으로 설계되었으며 총 298 개의 사양 (보조 회로의 기능적 변화 및 제어 전압 변경에서 파생 된 프로그램 및 사양을 제외하고).

GGD1 유형 49 스키마 123 사양

GGD2 유형 53 프로그램 107 사양

GGD3 유형 27 프로그램 68 사양

보조 회로의 설계는 전원 공급 장치 체계와 발전소 체계의 두 부분으로 나뉘며 GGD 캐비닛에는 보조 구성 요소를 설치하기에 충분한 공간이 있습니다.

GGD 캐비닛은 주로 국내에서 대량 생산 될 수있는보다 진보 된 전기 부품을 채택하며 동시에 경제와 합리성의 원칙에 따라 타당성을 완전히 고려할 수있는 전제하에 사용 가능한 오래된 제품의 일부를 유지하며 쓸모없는 제품을 사용하지 않습니다.
