고전압 회로 차단기는 전력 시스템의 신뢰성, 효율성 및 안전성의 균형을 어떻게 유지합니까?

현대 전력망의 광대하고 윙윙거리는 네트워크 내에서 조용한 전투가 벌어집니다. 한편으로는 안정적이고 중단 없는 전력에 대한 수요가 수백 킬로미터에 달하는 송전선과 변압기를 통해 흐릅니다. 다른 한편으로는 낙뢰, 쓰러진 나무, 장비 고장과 같은 항상 존재하는 결함의 위협으로 인해 시스템 전체에 파괴적인 흐름이 쇄도할 수 있습니다. 이 섬세한 균형을 지키는 수호자는 바로고전압 회로 차단기. 이는 단순한 스위치가 아닙니다. 역설적이게도 단순하면서도 엄청나게 복잡한 작업을 수행해야 하는 정교한 전기 기계 시스템입니다. 수년간 손실 없이 정상 부하 전류를 전달하면서도 밀리초 내에 막대한 오류 전류를 차단합니다. 이것이 엔지니어링 과제의 핵심입니다. 고전압 회로 차단기는 종종 반대 방향으로 당기는 전력 시스템 작동의 세 가지 중요한 기둥인 신뢰성, 효율성 및 안전성의 균형을 어떻게 유지합니까?

그 답은 고급 물리적 원리, 신중한 엔지니어링 설계, 지능형 시스템 통합의 조합에 있습니다. 신뢰성은 견고한 재료, 다양한 안전 마진 및 예측 진단을 통해 달성됩니다. 낮은 저항 접점, 최소 작동 에너지, 긴 유지 관리 간격을 통해 효율성이 최적화됩니다. 불활성 소호 매체, 견고한 인터록 및 원격 작동 기능을 통해 안전이 보장됩니다. 고전압 회로 차단기는 정상 조건에서는 완벽한 도체 역할을 하고 오류 조건에서는 완벽한 절연체 역할을 해야 합니다. 이는 아크의 정밀한 제어를 통해 달성되는 이중성입니다. 기술이 발전하고 그리드 수요가 변화함에 따라 균형은 고정된 지점이 아니라 역동적이고 진화하는 목표입니다. 이 기사에서는 이 저울의 핵심 구성 요소를 분석하고 현대식 고전압 회로 차단기가 세 가지 요소 모두에서 뛰어난 성능을 발휘할 수 있도록 하는 물리적, 기계적 및 제어 전략을 탐구합니다. 또한 이러한 중요한 구성 요소의 설계 및 선택에 영향을 미치는 기술 사양 및 운영 통찰력을 공유할 것입니다.

목차

• 1. 중단의 물리학: 아크는 어떻게 소멸되는가?
• 2. 신뢰성 원칙: 무엇이 회로 차단기를 수십 년 동안 신뢰할 수 있게 만드는가?
• 3. 효율성 원칙: 회로 차단기는 어떻게 손실을 최소화할 수 있습니까?
• 4. 안전 원칙: 인력 및 시스템 보호는 어떻게 달성됩니까?
• 5. 균형 조정: 이 세 가지 기둥은 어떻게 충돌하고 협력합니까?
• 자주 묻는 질문(FAQ)
• 결론: 회로 차단기 설계의 미래

1. 중단의 물리학: 아크는 어떻게 소멸되는가?

고전압 회로 차단기가 핵심 목표의 균형을 맞추는 방법을 이해하려면 먼저 아크 소멸의 기본 물리학을 이해해야 합니다. 부하가 걸린 회로 차단기의 접점이 틈을 가로질러 전기 아크가 형성됩니다. 이 아크는 전류를 전도하는 고온 플라즈마이며, 확인하지 않은 채 놔두면 계속해서 결함 전류를 무기한 전달하게 됩니다. 회로 차단기의 역할은 다음 자연 전류 0에서 해당 아크를 강제로 끄는 것입니다. 문제는 아크가 전류 0 이후 전압이 상승함에 따라 빠르게 다시 점화될 수 있는 이온화된 경로를 생성한다는 것입니다. 성공적인 중단의 핵심은 TRV(과도 복구 전압)가 형성되는 것보다 빠르게 갭을 탈이온화하고 유전 강도를 복원하는 것입니다.

현대식 고전압 회로 차단기의 아크 소멸을 위한 주요 메커니즘은 아크 소멸 매체를 사용하는 것입니다. 이는 육불화황(SF6) 가스, 진공 또는 오일일 수 있으며 각각 고유한 물리적 특성을 가지고 있습니다. SF6은 전기음성적입니다. 즉, SF6의 분자는 자유 전자를 쉽게 포착하여 아크 채널의 형성을 방지합니다. 이는 고전압과 고전류 모두에서 매우 효과적입니다. 회로 차단기 설계에서는 다음 원리를 사용합니다. 즉, 퍼퍼 실린더에 연결된 이동 접점이 개방 행정 중에 SF6 가스를 압축합니다. 이 가압된 가스는 노즐을 통해 아크 영역으로 보내져 이온화된 입자를 쓸어내고 플라즈마를 냉각시킵니다. 이는 고전압 회로 차단기가 단 30~50밀리초 내에 막대한 오류 전류를 차단할 수 있게 하는 물리적 원리입니다.

이러한 설계 특징과 회로 차단기의 전반적인 균형 사이의 관계는 밀접합니다. 차단 매체의 선택에 따라 환경에 미치는 영향, 유지 관리 요구 사항 및 장비의 물리적 크기가 결정됩니다. SF6는 매우 효과적이기는 하지만 지구 온난화 지수(GWP)가 높아 대안에 대한 요구가 커지고 있습니다. 진공 차단기는 중전압에서 탁월한 성능을 제공하는 동시에 고전압 애플리케이션을 위해 직렬로 연결된 여러 차단기 장치가 필요합니다. 따라서 차단 매체의 선택은 회로 차단기의 작동 신뢰성, 비용 및 환경 지속 가능성에 직접적인 영향을 미치기 때문에 균형 조정의 핵심 요소입니다.

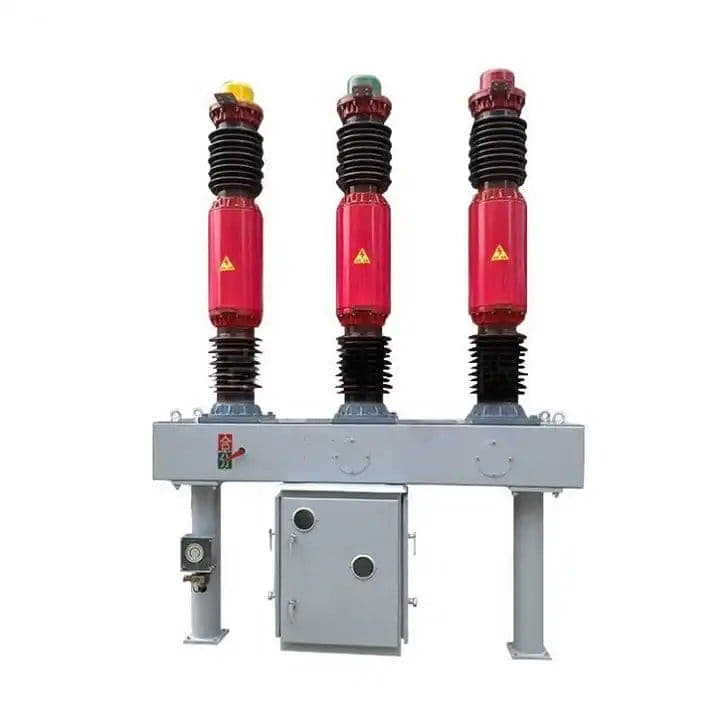

Lugao에 있는 우리 공장은 다양한 응용 분야 요구 사항에 맞게 아크 소멸 프로세스를 최적화하는 다양한 고전압 회로 차단기를 개발했습니다. 전송 수준 애플리케이션(72.5kV 이상)의 경우 당사는 높은 단락 차단 용량과 낮은 작동 에너지를 결합한 고급 퍼퍼 및 자체 폭발 기술을 갖춘 SF6 회로 차단기를 제공합니다. 자체 폭발 메커니즘은 아크 에너지 자체를 사용하여 가스 압축을 돕고 작동 메커니즘에 필요한 기계적 에너지를 줄여 전반적인 효율성을 향상시킵니다. 다음 표는 당사 고전압 회로 차단기 모델의 일반적인 차단 성능을 보여줍니다.

2. 신뢰성 원칙: 무엇이 회로 차단기를 수십 년 동안 신뢰할 수 있게 만드는가?

전력 산업에서는 신뢰성이 가장 중요한 경우가 많습니다. 고전압 회로 차단기는 전략적 자산이며, 그 실패는 치명적인 결과를 초래할 수 있습니다. 신뢰성은 단일 기능으로 달성되지 않습니다. 이는 재료 선택, 기계 설계, 환경 탄력성 및 예측 진단을 포괄하는 신중한 설계 철학의 결과입니다. 현대식 고전압 회로 차단기는 몇 달, 심지어 몇 년 동안 휴면 상태로 있다가 필요할 때 절대적으로 확실하게 작동할 수 있어야 합니다. 이러한 수준의 신뢰성을 달성하는 것은 엔지니어링의 승리입니다.

신뢰성의 기초는 재료 선택에 있습니다. 전류 전달 경로의 경우 접점 시스템이 특히 중요합니다. 접점 표면은 일반적으로 높은 전도성과 접점 용접 저항성을 위해 선택된 은도금 또는 은-텅스텐 합금입니다. 접촉 압력은 오랫동안 닫혀 있는 동안 과도한 마모를 일으키지 않고 낮은 저항을 유지하도록 세심하게 제어됩니다. 사용되는 윤활제는 기계적 메커니즘의 긴 수명을 위해 특별히 제조되었습니다. 그리스는 넓은 온도 범위에서 특성을 유지하고 회로 차단기의 수명 동안 일관된 작동을 제공하는 능력을 고려하여 선택됩니다. 이는 기성품 구성 요소가 아닙니다. 이 제품은 고전압 회로 차단기의 까다로운 환경을 위해 특별히 설계되었습니다.

작동 메커니즘의 기계적 설계도 마찬가지로 중요합니다. 메커니즘은 수천 번의 작업을 통해 반복적이고 안정적으로 필요한 중단 시간을 달성하기에 충분한 속도로 이동 접점 어셈블리의 질량을 이동할 수 있어야 합니다. 이는 스프링, 유압 또는 공압 에너지 저장 시스템의 조합을 통해 달성됩니다. 스프링 메커니즘은 설계가 단순하지만 수십 년 동안 힘을 유지할 수 있는 스프링이 있어야 합니다. 이것이 바로 스프링이 공장에서 사전 로드되는 경우가 많고 메커니즘은 움직이는 부품의 수를 최소화하여 기계적 마모 및 고장 가능성을 줄이도록 설계되는 이유입니다.

환경 탄력성은 신뢰성의 또 다른 핵심 요소입니다. 고전압 회로 차단기는 비, 눈, 얼음, 염수 분무 및 극한 온도에 노출되는 옥외에 설치되는 경우가 많습니다. 차단기 내부의 SF6 가스는 접점에 깨끗하고 제어된 환경을 제공하지만 외부 구조는 보호되어야 합니다. 이는 하우징, 씰의 세심한 설계 및 고품질 내부식성 재료의 사용을 통해 달성됩니다. 사용되는 절연체는 매우 중요합니다. 세라믹 또는 폴리머 절연체는 전압 스트레스와 환경 오염을 견뎌야 합니다. 우리 공장루가오전력(주)고급 재료만 사용하며 당사의 회로 차단기는 극한 조건을 견딜 수 있도록 테스트되어 장기적인 신뢰성을 보장합니다.

최신 회로 차단기에는 상태 모니터링 시스템이 점점 더 많이 탑재되고 있습니다. 이러한 시스템은 작동 메커니즘, 가스 압력, 접촉 이동 및 전기 회로를 모니터링합니다. 이 정보는 고장을 예측하는 데 사용되므로 문제가 발생하기 전에 유지 관리 일정을 잡을 수 있습니다. 광섬유 전류 및 전압 센서와 같은 센서의 통합은 회로 차단기 상태에 대한 실시간 데이터를 제공하여 유지 관리를 시간 기반 접근 방식에서 상태 기반 접근 방식으로 전환합니다. 이것이 신뢰성의 미래입니다. 필요할 때 고전압 회로 차단기가 작동하도록 보장하는 것뿐만 아니라 점점 더 확실하게 작동할 것이라는 사실을 아는 것입니다. 이러한 접근 방식을 결합함으로써 최신 고전압 회로 차단기는 한 세대 전에는 상상할 수 없었던 수준의 신뢰성을 달성합니다.

3. 효율성 원칙: 회로 차단기는 어떻게 손실을 최소화할 수 있습니까?

고전압 회로 차단기의 맥락에서 효율성은 에너지를 한 형식에서 다른 형식으로 변환하는 것이 아닙니다. 이는 정상적인 전류 전달 상태에서 손실을 최소화하고 작동에 필요한 에너지를 줄이는 것입니다. 회로 차단기는 99.9%의 시간 동안 전력 흐름 경로에 위치하며 이 경로의 저항은 열 손실(I²R 손실) 및 시스템 효율성 감소에 영향을 미칩니다. 따라서 접점 설계와 전류 경로가 중요합니다. 접촉 압력은 접촉 저항을 최소화하기에 충분하면서도 과도한 마모를 방지할 수 있을 만큼 낮아야 합니다. 재료 선택이 핵심 변수입니다. 예를 들어 은도금 접점은 매우 낮은 저항 경로를 제공합니다. 또한 접점 설계는 핫스팟이나 국부적인 가열을 방지하도록 최적화되었습니다.

작동 에너지는 또 다른 효율성 요소입니다. 회로 차단기는 접점을 빠르게 열고 닫을 수 있어야 합니다. 이 작업에 필요한 에너지는 충전된 스프링이나 유압 어큐뮬레이터와 같은 저장된 에너지원에서 끌어옵니다. 필요한 에너지를 최소화하면 메커니즘의 크기와 비용이 줄어들고 구성 요소에 가해지는 스트레스가 줄어들며 전체 시스템 효율성에 기여합니다. 아크 에너지가 담금질 가스의 압축을 돕는 자체 폭발 설계는 이 원리의 대표적인 예입니다. 아크 자체 에너지를 사용하여 차단 프로세스를 지원함으로써 작동 메커니즘에 필요한 기계적 에너지가 감소되어 장치의 전반적인 효율성이 향상됩니다.

효율성의 또 다른 중요한 측면은 SF6 가스의 누출률입니다. SF6는 값비싼 단열가스이자 강력한 온실가스이기도 합니다. 누출은 재정적 비용과 환경적 영향을 모두 나타냅니다. 최신 고전압 회로 차단기는 누설률이 매우 낮도록 설계되었습니다. 고품질 씰과 정밀한 제조 표준을 통해 전체 서비스 수명 동안 가스가 차단기 내에 유지되도록 보장합니다. 가스 밀도의 고급 모니터링과 결합된 밀봉 기술은 회로 차단기가 환경 누출 없이 최적의 성능으로 작동하도록 보장합니다.

고전압 회로 차단기의 효율성은 자체 작동을 넘어 더 넓은 전력 시스템으로 확장됩니다. 빠르고 안정적인 오류 차단 기능을 제공함으로써 회로 차단기는 막대한 경제적 비용을 초래할 수 있는 장비 손상 및 정전 위험을 최소화합니다. 회로 차단기는 현대적이고 효율적인 전력 시스템의 핵심 구성 요소입니다. 당사의 고전압 회로 차단기는 자체 기능의 우수성뿐만 아니라 그리드의 전반적인 효율성에도 기여하도록 설계되었습니다. 아래 표에는 회로 차단기 모델의 주요 효율성 향상 기능이 요약되어 있습니다.

4. 안전 원칙: 인력 및 시스템 보호는 어떻게 달성됩니까?

고전압 회로 차단기의 맥락에서 안전은 다면적인 개념입니다. 이는 전력 시스템 자체의 보호를 포함하며, 오류 발생 시 열적, 기계적 손상으로부터 물리적 인프라를 보호합니다. 또한 작업자를 고전압 및 고에너지 전기 장비의 위험으로부터 보호하여 보호하는 것도 포함됩니다. 안전의 실패는 치명적일 수 있으며 이는 주요 설계 동인이 됩니다. 안전은 추가 기능이 아닙니다. 이는 회로 차단기 작동에 통합된 핵심 원리입니다.

안전은 차단기 자체에서 시작됩니다. SF6과 같은 절연 매체를 선택하면 본질적으로 안전상의 이점이 제공됩니다. 이 가스는 불활성이고 불연성이므로 오일 회로 차단기와 관련된 화재 및 폭발 위험을 제거합니다. 또한 밀봉된 차단기는 내부 접점을 환경으로부터 보호하여 회로 차단기의 보호 기능이 외부 오염으로 인해 손상되지 않도록 보장합니다. 인클로저는 잠재적인 오류를 포함하고 오류의 영향으로부터 직원을 보호하는 아크의 내부 압력을 견디도록 설계되었습니다.

차단기의 고유한 안전성 외에도 최신 고전압 회로 차단기는 다양한 안전 인터록 및 보호 기능을 통합합니다. 작동 메커니즘은 잘못된 작동을 방지하는 기계적 인터록으로 설계되었습니다. 예를 들어, 개방 명령이 주어지면 폐쇄 작업이 기계적으로 잠기므로 회로 차단기가 결함으로 폐쇄되는 것을 방지할 수 있습니다. 전기 제어 회로는 메커니즘을 손상시킬 수 있는 여러 작업을 방지하기 위해 잠금 장치로 유사하게 보호됩니다. 접지 스위치는 종종 통합되어 유지 관리 목적으로 눈에 보이고 검증 가능한 접지 경로를 제공합니다. 이러한 인터록은 인력의 안전과 전력 시스템의 신뢰성을 보장하는 데 필수적입니다.

안전의 또 다른 중요한 측면은 오류 전류 제한입니다. 고전압 회로 차단기는 고장 전류를 차단하는 기본 장치이며, 이를 신속하게 차단할 수 있어 고장 기간을 최소화합니다. 이는 시스템 구성 요소의 열적, 기계적 응력을 줄여 변압기, 케이블 및 발전기가 손상되지 않도록 보호합니다. 회로 차단기는 오류를 신속하게 제거함으로써 아크 플래시나 폭발과 같이 인력을 위험에 빠뜨릴 수 있는 2차 오류의 위험도 줄입니다. 회로 차단기 자체 외에도 직원을 보호하려면 적절한 안전 절차와 교육이 필수적입니다. 회로 차단기는 원격 작동 기능으로 설계되어 작업자가 스위칭 작동 중에 장비에서 안전하게 떨어져 있을 수 있습니다.

안전과 다른 요소 사이의 균형이 중요합니다. 극도의 안전 마진을 고려하여 설계된 회로 차단기는 더 크고, 무거우며, 더 비쌀 수 있습니다. 그러나 장비가 제공하는 안전성은 협상할 수 없는 요소입니다. 아래 표에는 고전압 회로 차단기에 통합된 주요 안전 기능이 요약되어 있습니다.

5. 균형 조정: 이 세 가지 기둥은 어떻게 충돌하고 협력합니까?

지금까지 우리는 신뢰성, 효율성, 안전성을 세 가지 주요 요소로 살펴보았습니다. 그러나 고전압 회로 차단기 설계의 진정한 과제는 이들 간의 상호 작용에 있습니다. 이 세 가지 목표는 종종 충돌합니다. 예를 들어, 안정성을 최대화하는 설계에는 추가 중복성이 포함될 수 있으며 이로 인해 무게와 비용이 증가하고 잠재적으로 효율성이 저하될 수 있습니다. 효율성을 극대화하는 설계에는 더 가벼운 재료를 사용할 수 있지만 이러한 재료는 더 무겁고 견고한 대안과 동일한 장기적 신뢰성을 제공하지 못할 수 있습니다. 회로 차단기 엔지니어의 기술은 최적의 균형점을 찾는 것입니다.

접점 설계의 경우를 생각해 보십시오. 높은 신뢰성을 달성하려면 접점은 오류 전류의 전기적 및 열적 스트레스를 견딜 수 있도록 설계되어야 합니다. 이를 위해서는 더 큰 접촉 면적이나 더 견고한 재료가 필요할 수 있으며, 이로 인해 접촉 저항이 증가하고 효율성이 감소할 수 있습니다. 반대로, 고효율을 달성하려면 접촉저항을 최소화해야 하는데, 이로 인해 접촉용접이나 침식이 발생하기 쉬운 설계로 이어질 수 있습니다. 엔지니어는 이러한 상충되는 요구 사항을 탐색하여 최상의 절충안을 제공하는 재료와 설계를 선택해야 합니다. 마찬가지로 작동 메커니즘은 신뢰성이 높게 설계되어야 하지만 에너지 소비는 회로 차단기의 전체 효율을 좌우하는 요소입니다.

이 세 기둥도 협력합니다. 신뢰성이 높은 차단기가 더 안전합니다. 회로 차단기를 신뢰할 수 없으면 오류를 차단하지 못해 시스템과 인력 모두를 위험에 빠뜨릴 수 있는 치명적인 오류가 발생할 수 있습니다. 마찬가지로, 효율적인 회로 차단기는 더 낮은 온도에서 작동하고 구성 요소에 더 적은 스트레스를 가하기 때문에 더 안정적입니다. 자체 폭발 기술의 사용은 이러한 협력의 완벽한 예입니다. 작동 에너지를 줄여 효율성을 향상시키는 동시에 메커니즘의 기계적 부하를 줄여 신뢰성도 향상시킵니다. 상태 모니터링 시스템의 통합은 세 가지 요소를 동시에 개선할 수 있는 강력한 도구입니다. 회로 차단기의 상태를 모니터링함으로써 시스템은 장애를 예측하고 예방할 수 있어 신뢰성이 향상됩니다. 비효율적인 작동 모드를 식별함으로써 시스템을 최적화하고 효율성을 향상시킬 수 있습니다. 그리고 잠재적인 문제에 대한 조기 경고를 제공함으로써 시스템을 사용하여 안전성을 향상시킬 수 있습니다.

균형은 역동적입니다. 기술이 발전함에 따라 최적의 균형에 대한 정의가 바뀌었습니다. 새로운 소재, 새로운 센서, 새로운 제어 알고리즘의 도입으로 가능성의 경계가 지속적으로 확장되고 있습니다. 고전압 회로 차단기의 미래는 회로 차단기가 디지털 그리드에서 스마트하고 통신하는 노드가 되는 훨씬 더 큰 통합 중 하나입니다. 신뢰할 수 있고 효율적이며 안전할 뿐만 아니라 자신의 건강을 적극적으로 관리하고 요구 사항을 예측하며 성능을 최적화하는 시스템이 될 것입니다. 이것이 바로 우리 루가오 공장이 만들어가는 미래입니다.

다음 표는 고전압 회로 차단기의 설계 선택이 세 가지 요소에 어떤 영향을 미칠 수 있는지 보여주며 고유한 장단점을 보여줍니다.

자주 묻는 질문(FAQ)

질문 1: 고전압 회로 차단기의 일반적인 수명은 얼마이며, 수명에 영향을 미치는 요인은 무엇입니까?

답변: Lugao Power Co.,Ltd.에서 제조한 고품질 고전압 차단기의 설계 수명은 일반적으로 30~40년입니다. 실제 수명은 결함 전류 차단 횟수(아킹 접점 성능 저하), 기계적 작동 빈도(메커니즘에 영향을 줌), 주변 환경(부식, 온도) 및 유지 관리 품질 등 여러 요소에 따라 달라집니다. 제한된 수의 오류 작동으로 잘 관리된 SF6 회로 차단기는 쉽게 설계 수명을 초과할 수 있습니다. 당사의 회로 차단기는 교체 가능한 아크 접점으로 설계되어 비용 효율적인 수명 연장이 가능합니다. 정기적인 상태 모니터링 및 유지 관리는 서비스 수명을 극대화하는 데 중요합니다.

질문 2: 고전압 회로 차단기는 자연적인 제로 크로싱이 없는 직류(DC) 오류를 어떻게 처리합니까?

답변: 고전압 회로 차단기는 주로 전류가 사이클당 두 번 자연스럽게 0을 교차하는 AC 시스템용으로 설계되었습니다. DC 시스템에는 이러한 자연스러운 영점이 없으므로 중단이 훨씬 더 어려워집니다. DC 오류의 경우 회로 차단기는 전류를 0으로 강제해야 합니다. 이는 일반적으로 전용 HVDC 회로 차단기를 사용하는 고전압 DC(HVDC) 시스템에서 달성됩니다. 이 회로 차단기는 전력 전자 장치를 사용하여 전류를 0으로 만들고 기계적 스위치와 결합하여 결함을 격리하는 하이브리드 접근 방식과 같은 다른 차단 메커니즘을 사용합니다. 우리 공장에서는 이러한 첨단 기술이 통합된 HVDC 애플리케이션용 특수 고전압 회로 차단기를 제조합니다.

질문 3: 데드 탱크와 라이브 탱크 회로 차단기 구성의 차이점은 무엇입니까?

답변: 데드 탱크 회로 차단기에서 차단기는 접지된 금속 인클로저에 보관됩니다. 이는 고전압이 밀폐되어 있고 인클로저가 접지 전위에 있기 때문에 확실한 안전 이점을 제공합니다. 활선 탱크 회로 차단기에서 차단기는 고전압에 위치하며 탱크는 접지되지 않습니다. 데드 탱크 차단기는 일반적으로 유지 관리가 더 쉽고 설계 유연성도 더 높지만 무겁고 비용이 더 많이 듭니다. 라이브 탱크 차단기는 더 가볍고 유전 손실이 낮아 일부 응용 분야에서 더 효율적입니다. 두 디자인 모두 Lugao Power Co.,Ltd.의 공장에서 제조되므로 고객에게 특정 요구 사항에 따라 선택할 수 있습니다.

질문 4: SF6 회로 차단기와 관련된 잠재적인 환경 문제는 무엇이며, 이를 어떻게 해결하고 있습니까?

답: SF6는 지구 온난화 지수(GWP)가 높아 잠재적인 온실가스입니다. 업계에서는 향상된 밀봉, 엄격한 가스 취급 절차, 대체 가스 개발을 통해 SF6 배출을 줄이기 위해 적극적으로 노력하고 있습니다. Lugao Power Co.,Ltd.에 있는 우리 공장입니다. SF6 누출을 연간 0.1% 미만으로 최소화하는 프로그램을 시행했습니다. 또한 우리는 고객에게 보다 지속 가능한 솔루션을 제공하기 위해 AirPlus(GWP가 크게 감소된 가스 혼합물)와 같은 환경 효율적인 대안을 사용하여 고전압 회로 차단기를 적극적으로 개발하고 있습니다. 이러한 대안으로의 전환은 우리 연구 개발 노력의 최우선 과제입니다.

질문 5: 변전소의 회로 차단기에 필요한 단락 차단 용량을 어떻게 계산합니까?

답변: 필요한 단락 차단 용량은 차단기 설치 지점에 흐를 수 있는 최대 사고 전류에 따라 결정됩니다. 이를 위해서는 소스 임피던스, 변압기 임피던스 및 네트워크 구성을 고려하는 상세한 전력 시스템 연구가 필요합니다. 이 연구에서는 고장 전류의 DC 성분을 결정하는 대칭 단락 전류(kA)와 X/R 비율을 계산합니다. 회로 차단기의 정격 단락 차단 전류는 이 계산된 전류보다 커야 하며 전체 비대칭 오류 전류를 차단할 수 있어야 합니다. 우리 공장의 엔지니어링 팀은 이 계산을 지원하고 귀하의 응용 분야에 적합한 고전압 회로 차단기에 대한 전문적인 조언을 제공할 수 있습니다.

결론: 회로 차단기 설계의 미래

고전압 회로 차단기는 신뢰성, 효율성 및 안전성에 대한 경쟁 요구 사항의 균형을 지속적으로 맞춰야 하는 엔지니어링의 걸작입니다. 이러한 균형은 신중한 재료 선택, 기계 설계 및 시스템 통합을 통해 달성됩니다. 전력 시스템이 더 많은 재생 가능 에너지원, 분산 발전 및 DC 상호 연결을 통해 더욱 복잡해짐에 따라 회로 차단기에 대한 수요는 계속 증가할 것입니다. 고전압 회로 차단기의 미래는 상태 기반 유지 관리, 실시간 성능 최적화 및 디지털 그리드와의 원활한 통합을 가능하게 하는 스마트 기술의 통합에 있습니다. 그리드를 보호하는 소박한 스위치가 정교하고 지능적인 노드로 변모하고 있습니다.

루가오전력(주) 이러한 발전을 선도하는 데 전념하고 있습니다. 연구 및 개발에 대한 우리의 헌신은 우리의 고전압 회로 차단기가 기술의 선두에 서서 고객에게 성능, 신뢰성 및 지속 가능성의 최상의 균형을 제공할 수 있도록 보장합니다. 다양한 제품을 살펴보고 엔지니어링 팀에 문의하여 특정 전력 시스템 요구 사항에 대해 논의해 보시기 바랍니다. 새로운 변전소를 계획하거나, 기존 변전소를 업그레이드하거나, 네트워크 효율성을 향상시키려는 경우 당사의 전문가 팀이 도움을 드릴 준비가 되어 있습니다.루가오전력(주)에 문의하세요. 오늘광범위한 고전압 회로 차단기 솔루션에 대해 자세히 알아보세요.
