고전압 회로 차단기를 선택할 때 주요 고려 사항은 무엇입니까?

의 선택고전압 회로 차단기전력 시스템 엔지니어가 내리는 가장 중요한 결정 중 하나입니다. 이는 단순한 조달 활동이 아닙니다. 이는 수십 년 동안 전체 전기 네트워크의 안전성, 신뢰성 및 경제적 성능에 영향을 미치는 전략적 선택입니다. 잘못 선택한 고전압 회로 차단기는 치명적인 장비 고장, 장기간의 정전 및 상당한 재정적 손실을 초래할 수 있습니다. 반대로, 잘 선택된 차단기는 시스템 안정성을 향상시키고 가동 중지 시간을 최소화하며 관리 가능한 유지 관리 요구 사항으로 긴 서비스 수명을 제공합니다. 문제는 선택 과정에 전기, 기계, 환경, 경제 요소의 복잡한 상호 작용이 포함된다는 것입니다. 이 기사에서는 수십 년간의 업계 경험과 실제 현장 지식을 바탕으로 엔지니어들이 중요한 결정을 내릴 수 있도록 안내하는 구조화된 프레임워크를 제공합니다.

이 가이드에서는 기본 전기 등급부터 현재 사용 가능한 고급 상태 모니터링 기능까지 고려해야 하는 필수 매개변수를 검토하면서 선택 프로세스를 분석합니다. 우리는 지배적인 기술인 SF6, 진공 및 새롭게 떠오르는 친환경 효율적인 대안을 살펴보고 다양한 응용 분야에 대한 각각의 강점과 약점에 대해 논의할 것입니다. 또한 선택한 고전압 회로 차단기가 기술 사양을 충족할 뿐만 아니라 유틸리티 또는 산업 시설의 작동 기능과 일치하는지 확인하여 설치, 작동 및 유지 관리의 실제 현실을 다룰 것입니다. 엔지니어는 이 기사에 설명된 주요 고려 사항을 이해함으로써 전력 시스템의 장기적인 무결성을 보장하는 정보를 바탕으로 자신 있게 결정을 내릴 수 있습니다. 우리 공장루가오전력(주)는 20년 넘게 고전압 회로 차단기를 제조해 왔으며 전 세계 고객에게 솔루션을 제공하는 광범위한 경험을 통해 이러한 지식을 축적했습니다.

목차

• 1. 기초: 중요한 전기 등급은 무엇입니까?
• 2. 기술 결정: 귀하에게 적합한 차단 매체는 무엇입니까?
• 3. 환경 및 설치 고려 사항: 어디에서 작동합니까?
• 4. 소유의 경제학: 구매 가격을 넘어서
• 5. 미래 보장: 차단기를 어떻게 유지하고 모니터링할 것인가?
• 자주y 자주 묻는 질문(FAQ)
• 결론 및 다음 단계

1. 기초: 중요한 전기 등급은 무엇입니까?

145kV 배전반을 업그레이드하는 임무를 맡은 변전소 엔지니어를 상상해 보십시오. 이 프로젝트에는 중요한 송전선을 보호하기 위해 새로운 고전압 회로 차단기가 필요합니다. 기존 인프라에는 40MVA 등급의 변압기가 포함되어 있으며 버스의 오류 수준은 40kA로 계산되었습니다. 선택 과정은 차단기의 성능을 정의하는 일련의 기본 전기 등급으로 시작됩니다. 이 등급은 임의의 숫자가 아닙니다. 이는 전력 시스템의 전기 환경 내에서 안전하고 안정적으로 작동하는 회로 차단기의 능력을 수학적으로 표현한 것입니다. 엔지니어는 선택한 장치가 과소 또는 과대 사양이 아닌지 확인하기 위해 각 등급을 꼼꼼하게 평가해야 합니다. 다음 표에는 기본 전기 정격과 실제적인 의미가 나와 있습니다.

정격 전압은 선택의 기초입니다. 고전압 차단기가 견딜 수 있는 최대 연속 전압입니다. 145kV 시스템의 경우 차단기 정격은 최소 145kV여야 합니다. 그러나 공칭 전압보다 약간 높을 수 있는 최대 작동 전압을 고려하는 것도 중요합니다. 정격 전류는 향후 성장에 대한 여유를 두고 일반 부하를 전달하기에 충분해야 합니다. 그러나 단락 차단 전류는 가장 중요한 안전 등급입니다. 고전압 회로 차단기가 안전하게 차단할 수 있는 최대 오류 전류를 정의합니다. 이 등급이 너무 낮으면 차단기는 오류 발생 시 치명적인 오류를 일으킬 수 있습니다. Lugao Power Co.,Ltd.에서는 다양한 시스템 요구 사항에 맞게 다양한 단락 차단 용량을 갖춘 다양한 고전압 회로 차단기를 제공하여 장치가 과도하게 지정되거나 과소 지정되지 않도록 보장합니다.

TRV는 아마도 가장 미묘하지만 똑같이 중요한 평가일 것입니다. 차단기가 오류를 차단하면 개방 접점 전체에 과도 전압이 나타납니다. 이 TRV는 진폭, 상승률 및 주파수가 특징입니다. 고전압 회로 차단기는 아크를 재점화하지 않고 TRV를 견딜 수 있도록 설계되어야 합니다. TRV는 시스템의 임피던스와 중단이 발생하는 파동 지점에 의해 결정됩니다. 특정 애플리케이션의 경우 시스템 연구를 통해 TRV를 계산하거나 얻어야 하며 차단기의 정격 TRV 성능과 비교해야 합니다. 우리 공장의 엔지니어링 팀은 이러한 복잡한 매개변수를 평가하는 데 지원을 제공하여 고객이 특정 네트워크의 과도 특성에 완벽하게 일치하는 고전압 회로 차단기를 선택할 수 있도록 돕습니다.

2. 기술 결정: 귀하에게 적합한 차단 매체는 무엇입니까?

전기 등급이 정의되면 엔지니어는 기본적인 기술 결정에 직면하게 됩니다. 즉, 고전압 회로 차단기에 어떤 유형의 차단 매체를 사용해야 합니까? 시장은 SF6 가스, 진공, 오일이라는 세 가지 주요 기술이 지배하고 있습니다. 그러나 신규 설치에서는 오일 차단기가 점점 더 드물어지고 있으며 업계에서는 환경 효율적인 대안을 적극적으로 개발하고 있습니다. 각 기술은 다양한 응용 분야에 적합한 고유한 특성을 가지고 있습니다. 결정은 단순히 비용 문제가 아닙니다. 여기에는 성능, 환경 영향, 유지 관리 요구 사항 및 설치의 특정 작동 조건을 평가하는 작업이 포함됩니다. 각 핵심 기술을 자세히 살펴보겠습니다.

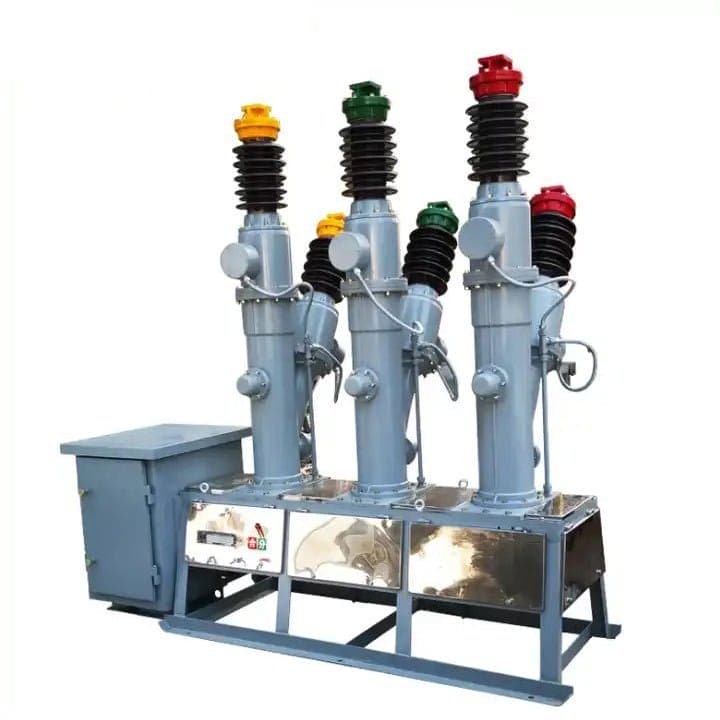

SF6 회로 차단기고전압 애플리케이션(72.5kV 이상)에 대한 지배적인 기술입니다. 이들은 절연 및 아크 소호 매체로 육불화황(SF6) 가스를 사용합니다. SF6는 전기음성도가 매우 높습니다. 즉, 아크에서 자유 전자를 흡수하여 간격을 빠르게 탈이온화하고 아크 재점화를 방지합니다. 이 특성으로 인해 SF6 차단기는 높은 전류 전달 용량과 짧은 중단 시간으로 오류 전류를 차단하는 데 매우 효율적입니다. 또한 크기가 작아 다른 기술보다 공간이 덜 필요합니다. 그러나 SF6는 지구 온난화 지수(GWP)가 CO2의 23,500배에 달하는 강력한 온실가스입니다. 이로 인해 사용에 대한 조사와 규제가 강화되었습니다. Lugao에 있는 당사 공장에서는 누출율이 연간 0.1% 미만인 다양한 SF6 고전압 회로 차단기를 개발하여 환경에 미치는 영향을 크게 줄였습니다.

진공 회로 차단기중전압 애플리케이션(최대 40.5kV)을 위한 주요 기술입니다. 그들은 차단 매체로 진공을 사용합니다. 접점이 분리되면 아크는 진공 차단기 내에 국한됩니다. 진공 상태에서는 아크가 다시 발생할 수 있는 전도성 경로가 제공되지 않기 때문에 첫 번째 전류 0에서 아크가 꺼집니다. 진공 차단기는 신뢰성이 높고 유지 관리가 거의 필요하지 않으며 환경 친화적입니다. 그러나 진공 차단기의 절연 내력이 제한되어 있기 때문에 더 높은 전압에서는 사용할 수 없습니다. 또한 무부하 변압기를 스위칭하여 발생하는 과전압에도 민감합니다. 고전압 애플리케이션의 경우 단일 진공 차단기만으로는 충분하지 않으며 직렬로 연결된 여러 차단기가 필요하므로 복잡성과 비용이 증가합니다.

환경 효율적인 대안SF6의 환경 문제에 대한 대응으로 떠오르고 있습니다. 이러한 기술은 AirPlus(미량의 플루오로케톤을 함유한 질소와 산소의 혼합물) 또는 기타 합성 가스와 같이 GWP가 훨씬 낮은 가스를 사용합니다. 이러한 가스는 SF6와 유사한 유전체 및 아크 소호 성능을 제공하지만 GWP는 100~2,000배 더 낮습니다. 이는 탄소 배출량을 줄이려는 유틸리티 및 산업에 중요한 이점입니다. 그러나 이러한 대안은 아직 SF6만큼 널리 채택되지 않았으며 더 큰 차단기 인클로저 또는 다른 기계적 설계가 필요할 수 있습니다. 우리 공장에서는 환경 효율적인 가스를 사용하는 고전압 회로 차단기를 적극적으로 개발하여 고객이 실행 가능하고 환경적으로 책임 있는 길을 갈 수 있도록 보장하고 있습니다.

다음 표에는 각 기술에 대한 주요 고려 사항이 간략하게 요약되어 있습니다.

3. 환경 및 설치 고려 사항: 어디에서 작동합니까?

고전압 회로 차단기가 설치될 물리적 환경은 선택 시 중요한 요소입니다. 기후가 제어되는 실내 변전소에서 완벽하게 작동하는 동일한 차단기가 염수 분무가 있는 해안 환경이나 극심한 열과 먼지가 있는 사막 환경에서는 조기에 고장날 수 있습니다. 엔지니어는 제안된 설치 장소의 환경 조건을 평가하고 이를 적절한 차단기 설계와 일치시켜야 합니다. 고려해야 할 주요 환경 요인은 주변 온도, 습도, 고도, 오염 수준, 지진 활동 및 부식제의 존재입니다. 이러한 각 요소는 고전압 회로 차단기의 신뢰성과 수명에 큰 영향을 미칠 수 있습니다.

온도주요 관심사입니다. 작동 메커니즘, 절연 가스(SF6 또는 친환경 대체품의 경우) 및 절연체의 유전 특성은 모두 온도에 따라 달라집니다. 예를 들어 SF6 가스는 저온(5bar에서 약 -25°C)에서 액화되어 절연 및 차단 기능이 저하됩니다. 이를 해결하기 위해 추운 기후에 설치된 SF6 차단기에는 액화로 인한 가스 압력 강하를 감지하는 히터와 가스 밀도 모니터링 시스템이 장착되어 있습니다. 마찬가지로 극심한 열은 절연재의 노화를 가속화하고 기계 부품의 마모를 증가시킬 수 있습니다. 우리 공장에서는 북극 조건에 설치하기 위한 추운 날씨 패키지를 포함하여 광범위한 작동 온도 옵션을 갖춘 고전압 회로 차단기를 제공합니다.

고도또 다른 중요한 요소이다. 고도가 높아짐에 따라 기압이 감소하여 공기의 유전 강도가 감소합니다. 1,000미터 이상의 옥외 설치의 경우 절연 거리를 늘려야 합니다. SF6 차단기의 경우 일반적으로 감소된 대기압을 보상하기 위해 가스 압력이 조정됩니다.오염산업 지역, 해안 지역 또는 농업 지역에서 발생하는 오염 물질은 절연체에 전도성 오염 물질이 축적되어 외부 섬락 위험이 높아질 수 있습니다. 이는 연면 거리가 더 긴 절연체를 지정하거나 오염 방지 코팅을 적용하여 해결됩니다. Lugao에 있는 당사 공장은 설치 현장의 특정 오염 등급 요구 사항을 충족하기 위해 맞춤형 절연 수준을 갖춘 고전압 회로 차단기를 제공합니다.

지진 활동지진이 발생하기 쉬운 지역에서는 고려해야 합니다. 고전압 회로 차단기는 지진으로 인해 생성된 동적 부하를 견딜 수 있어야 합니다. 여기에는 지지 구조를 설계하고 차단기의 기계 구성요소가 부과된 가속도를 견딜 수 있도록 보장하는 작업이 포함됩니다. 해안 지역이나 화학 공장 근처와 같은 부식성 환경에서는 재료 선택에 특별한 주의가 필요합니다. 스테인레스 스틸 패스너, 인클로저의 부식 방지 코팅 및 모든 구성 요소의 세심한 밀봉은 조기 고장을 방지하는 데 필수적입니다. 엔지니어는 이러한 환경 요인을 주의 깊게 평가함으로써 전기적으로 적합할 뿐만 아니라 가혹한 작동 환경을 견딜 수 있을 만큼 물리적으로 견고한 고전압 회로 차단기를 선택할 수 있습니다.

4. 소유의 경제학: 구매 가격을 넘어서

고전압 회로 차단기의 초기 구매 가격은 흔히 가장 눈에 띄는 비용이지만 이는 장치의 서비스 수명에 대한 총 소유 비용의 일부에 불과합니다. 포괄적인 경제 분석에서는 구매 가격뿐만 아니라 설치 비용, 지속적인 유지 관리 및 운영 비용, 최종 폐기 또는 교체 비용도 고려해야 합니다. 초기 비용은 높지만 유지 관리 요구 사항은 낮은 차단기를 선택하는 것이 장기적으로 훨씬 더 경제적일 수 있습니다. 반대로 값싸고 품질이 낮은 차단기를 선택하면 고장이 자주 발생하고 유지 관리 비용이 많이 들고 가동 중지 시간이 길어질 수 있습니다. 경제적 결정은 설비의 특정 운영 상황을 반영하는 수명주기 비용 분석을 기반으로 해야 합니다.

설치비용고전압 회로 차단기의 유형과 설계에 따라 크게 달라질 수 있습니다. SF6 차단기는 설치를 위해 전문적인 가스 취급 장비와 숙련된 인력이 필요하므로 비용이 추가됩니다. 진공 차단기는 일반적으로 설치가 더 간단합니다.유지관리 비용수명주기 비용의 중요한 구성 요소입니다. SF6 차단기는 가스 압력, 접점 마모, 기계적 작동 점검을 포함하여 정기적인 유지 관리가 필요합니다. 가스 취급 절차를 엄격히 준수해야 합니다. 이와 대조적으로 진공 차단기는 수명이 다할 때까지 밀봉되어 있으며 유지 관리가 거의 필요하지 않습니다. 유지보수 빈도와 예비 부품 비용을 경제적 분석에 고려해야 합니다.

운영 비용일반적으로 작지만 무시할 수 없는 차단기의 주 접점의 에너지 손실을 포함합니다.다운타임 비용아마도 가장 중요한 변수일 것이다. 많은 산업 분야에서 한 시간의 가동 중단으로 인해 수만 달러의 생산 손실이 발생할 수 있습니다. 고장 가능성이 낮은 보다 안정적인 고전압 회로 차단기는 비용이 많이 드는 정전 위험을 줄여 상당한 경제적 이점을 제공할 수 있습니다. 고객의 이러한 분석을 돕기 위해 Lugao Power Co.,Ltd. 다양한 차단기 옵션의 총 소유 비용을 자세히 비교할 수 있는 수명주기 비용 평가 서비스를 제공합니다.

5. 미래 보장: 차단기를 어떻게 유지하고 모니터링할 것인가?

고전압 회로 차단기 선택은 장치에 전원이 공급될 때 끝나는 결정이 아닙니다. 차단기의 장기적인 성능과 신뢰성은 잘 계획된 유지 관리 및 모니터링 전략에 달려 있습니다. 유지 관리 요구 사항은 기술에 따라 다르지만 수십 년간 안정적인 서비스를 보장하려면 사전 예방적인 접근 방식이 필수적입니다. 업계 추세는 고정된 일정에 의존하기보다는 고전압 회로 차단기의 주요 매개변수를 지속적으로 모니터링하여 유지 관리가 필요한 시기를 예측하는 상태 기반 유지 관리로 이동하고 있습니다. 이 접근 방식은 차단기의 가용성을 최대화하고 예기치 않은 오류가 발생할 위험을 최소화합니다.

모니터링해야 하는 주요 매개변수에는 작동 메커니즘의 타이밍, 접촉 이동 및 저항, SF6 가스 밀도 및 압력, 중요 구성 요소의 온도, 전기 회로 상태 등이 포함됩니다. 최신 고전압 회로 차단기에는 이러한 매개변수를 지속적으로 모니터링하고 이를 중앙 제어 시스템에 보고하는 센서가 장착될 수 있습니다. 이를 통해 유지 관리 팀은 문제가 심각해지기 전에 조기에 문제를 식별할 수 있습니다. 우리 공장의 고전압 회로 차단기 제품은 다양한 상태 모니터링 시스템과 호환되므로 고객은 상태 기반 유지 관리 전략을 구현할 수 있습니다. 또한 유지보수 담당자를 대상으로 장비 검사, 테스트 및 수리에 대한 포괄적인 교육을 제공합니다.

자주 묻는 질문(FAQ)

질문 1: 내 애플리케이션에 대한 올바른 단락 차단 용량을 어떻게 결정합니까?

답변: 단락 차단 용량은 차단기 설치 지점에서 계산된 최대 고장 전류보다 크거나 같아야 합니다. 이는 고장 전류(발전기, 그리드)의 원인, 변압기, 송전선 및 케이블의 임피던스, 시스템 구성을 고려하는 상세한 전력 시스템 연구를 통해 결정됩니다. 이 연구에서는 비대칭 전류를 결정하는 대칭 단락 전류(kA)와 X/R 비율에 대한 값을 생성합니다. 대칭값인 차단기의 정격단락차단전류는 계산된 대칭전류보다 커야 하며, 차단기는 비대칭 전류도 차단할 수 있어야 합니다. Lugao Power Co.,Ltd.의 엔지니어링 팀 이 계산에 도움을 줄 수 있습니다.

질문 2: 데드 탱크와 라이브 탱크 회로 차단기의 차이점은 무엇입니까?

답변: 데드 탱크 고전압 회로 차단기에서 차단기는 접지된 금속 인클로저에 보관됩니다. 이는 고전압이 밀폐되어 있고 인클로저가 접지 전위에 있기 때문에 확실한 안전 이점을 제공합니다. 일반적으로 유지 관리가 더 쉽고 CT와 같은 추가 장비에 대해 더 많은 설계 유연성을 제공합니다. 라이브 탱크 차단기에서 차단기는 고전압에 위치하며 탱크는 접지되지 않습니다. 라이브 탱크 차단기는 더 가볍고 유전 손실이 낮아 일부 응용 분야에서 더 효율적입니다. 선택은 특정 변전소 설계와 유틸리티의 엔지니어링 철학에 따라 달라집니다.

질문 3: SF6 차단기와 환경 효율적인 대안 중에서 어떻게 선택합니까?

대답: 선택은 적용 분야의 요구 사항과 운영자의 환경 우선 순위에 따라 달라집니다. SF6 차단기는 높은 신뢰성과 우수한 차단 성능에 대한 검증된 실적을 보유하고 있으며 모든 전압 레벨에 사용할 수 있습니다. AirPlus와 같은 환경 효율적인 대안은 상당히 낮은 GWP를 제공하므로 지속 가능성을 추구하는 조직에 매력적입니다. 그러나 이러한 대안은 초기 비용이 더 높을 수 있으며 모든 전압 레벨에 사용 가능하지 않을 수 있습니다. Lugao Power Co.,Ltd.에 있는 우리 공장입니다. SF6 및 친환경 효율적인 옵션을 모두 제공하여 고객이 성능, 비용 및 환경적 책임 사이에서 균형을 이루는 선택을 할 수 있도록 합니다.

질문 4: 회로 차단기 선택 시 TRV(과도 회복 전압)의 중요성은 무엇입니까?

답: TRV는 아크가 중단된 직후 고전압 회로 차단기 접점에 나타나는 전압입니다. TRV는 상승률과 피크 값이 높아 복잡할 수 있으며 시스템의 인덕턴스와 커패시턴스에 따라 달라집니다. 고전압 회로 차단기는 재점령 없이 TRV를 견딜 수 있어야 합니다. 이는 특히 변압기나 리액터 근처에 위치한 차단기의 경우 차단 성능을 결정하는 중요한 요소입니다. 우리 공장의 엔지니어링 팀은 특정 응용 분야에 대한 TRV 요구 사항을 평가하고 적절한 정격 TRV 기능을 갖춘 차단기를 선택하는 데 도움을 줄 수 있습니다.

질문 5: 고전압 회로 차단기를 얼마나 자주 유지 관리해야 합니까?

답변: 유지보수 빈도는 차단기 유형 및 작동 조건에 따라 다릅니다. SF6 차단기는 일반적으로 제조업체의 권장 사항 및 작동 횟수에 따라 5~10년 간격으로 검사 및 유지 관리가 필요합니다. 유지 관리에는 가스 밀도, 접점 마모 및 작동 메커니즘 점검이 포함됩니다. 상태 모니터링 시스템을 통합하면 상태 기반 유지 관리 접근 방식으로 전환할 수 있습니다. 여기서는 모니터링 데이터가 필요하다고 나타내는 경우에만 유지 관리가 수행됩니다.

결론: 신뢰할 수 있는 미래를 위한 올바른 선택

올바른 고전압 회로 차단기를 선택하는 것은 수십 년 동안 전력 시스템의 안전성, 신뢰성 및 경제적 성능에 영향을 미치는 중요한 엔지니어링 결정입니다. 엔지니어는 전기 등급, 기술 옵션, 환경 요인, 수명 주기 비용 및 유지 관리 전략을 신중하게 고려하여 네트워크의 장기적인 무결성을 보장하는 정보에 입각한 선택을 내릴 수 있습니다. 결정을 내리려면 애플리케이션 요구 사항에 대한 깊은 이해와 사용 가능한 옵션에 대한 철저한 평가가 필요합니다. Lugao Power Co.,Ltd.는 선택 과정 전반에 걸쳐 고객을 지원하고 전문가 지침, 신뢰할 수 있는 제품 및 포괄적인 애프터 지원을 제공하기 위해 최선을 다하고 있습니다.
