고전압 회로 차단기는 변전소의 직원 안전을 어떻게 보장합니까?

현대식 변전소의 윙윙거리는 심장부에 서 있다고 상상해 보십시오. 공기는 도시를 밝힐 준비가 된 거대한 변압기를 통해 흐르는 잠재적 에너지인 메가와트의 전력으로 가득 차 있습니다. 여기서 일하는 엔지니어와 기술자에게 가장 큰 두려움은 정전이 아닙니다. 그것은 아크 플래시의 형태로 에너지가 재앙적으로 방출되는 것입니다. 이처럼 위험이 큰 환경에서는고전압 회로 차단기 단순한 스위칭 장치가 아닙니다. 최고의 보디가드입니다. 이는 전력의 원동력과 전력망을 유지 관리하는 인력의 안전 사이에 서 있습니다. 하지만 이 공학적 부분이 생명을 구하는 임무를 정확히 어떻게 수행합니까?

그 답은 순간의 물리학, 강력한 기계적 인터록, 안전 장치 제어 시스템의 조합에 있습니다. 에이고전압 회로 차단기수동적인 장벽이 되는 것이 아니라 위협이 인간 운영자에게 도달하기 전에 예측, 격리 및 무력화하는 능동적인 수호자 역할을 함으로써 직원의 안전을 보장합니다. 표준 스위치와 달리 고압 아크 소멸 가스(예: SF6) 또는 오일이 있는 진공 상태에서 작동하며 밀리초 내에 플라즈마 아크를 소멸할 수 있습니다. 그러나 진정한 안전 측정은 충전부의 물리적 분리부터 제어 회로의 논리적 분리에 이르기까지 모든 수준에서 인간 보호를 우선시하는 설계 철학에 있습니다. 우리 공장루가오 이러한 안전 계층을 완벽하게 만드는 데 수십 년을 보냈으며 모든고전압 회로 차단기우리가 생산하는 제품은 배전의 최전선에서 일하는 남성과 여성을 위한 보안의 보루입니다.

목차

• 1. 보호 구조: 회로 차단기를 보호 장치로 만드는 것은 무엇입니까?
• 2. 체포의 물리학: 결함 중단으로 아크 플래시 위협이 어떻게 제거됩니까?
• 3. 안전 계층 구조: 물리적 및 전기적 인터록이 협상 불가능한 이유
• 4. 안전을 위한 구성: 다양한 배전반 레이아웃이 인명 위험에 미치는 영향
• 자주 묻는 질문(FAQ)
• 결론: Lugao Power Co.,Ltd.와의 안전 파트너십

보호 분석: 회로 차단기를 보호 장치로 만드는 이유는 무엇입니까?

방법을 이해하려면고전압 회로 차단기생명을 보호하려면 그 해부학을 해부해야 합니다. 이는 단일 장치가 아니라 시스템 시스템으로, 각 계층은 전기 재해에 대한 중요한 장벽을 추가합니다. 중세 기사의 갑옷이라고 생각하십시오. 외부 껍질은 첫 번째 타격을 막아내고, 사슬 메일은 충격을 흡수하며, 패딩 처리된 하부 레이어는 착용자가 충격에서 살아남도록 보장합니다. 고전압의 맥락에서 이러한 레이어는 물리적 절연, 활성 아크 소멸 및 안전 장치 제어 로직입니다. 우리 공장은 각각을 디자인합니다.고전압 회로 차단기이러한 동심원 방어 고리를 통해 한 시스템이 흔들리더라도 다른 시스템이 방어선을 유지할 수 있습니다.

전형적인 라이브 탱크 SF6의 레이어를 살펴보겠습니다.고전압 회로 차단기우리 시설에서 :

레이어 1: 봉투 및 단열 매체

첫 번째 안전 계층은 물리적 인클로저입니다. 모든 활성 구성 요소(접점, 아크 슈트 및 연결 지점)는 접지된 금속 봉투 내에 밀봉되어 있습니다. 최신 SF6 차단기에서 이 외피는 공기보다 절연 강도가 훨씬 뛰어난 매체인 육불화황(SF6) 가스로 채워져 있습니다. 이는 가스의 강력한 유전 특성과 견고한 탱크 벽으로 인해 차단기 근처에 서 있는 사람이 이미 내부의 치명적인 위험으로부터 보호되어 있음을 의미합니다. 고장이 발생해도 탱크가 내부 압력을 견디면서 파열되지 않도록 설계해 뜨거운 가스나 이물질이 외부로 배출되는 것을 방지한다. 이 격리는 종종 간과되는 첫 번째 계층의 개인 안전입니다.

레이어 2: 차단기 – "가디언의 심장"

결함이 발생하면 차단기의 차단 장치가 작동합니다. 밀리초 내에 이동 접점이 고정 접점에서 분리됩니다. 그러나 이 조치만으로는 위험한 아크가 생성될 수 있습니다. 차단기 장치에는 SF6 가스를 기계적으로 압축하고 아크 영역을 통해 고속 제트를 유도하는 퍼퍼 실린더가 포함되어 있습니다. 이 제트는 아크를 냉각시키고 이온화된 입자를 쓸어내어 전류를 0으로 만들고 전기 흐름을 중단시킵니다. 이 작업의 순전한 속도(종종 50밀리초 미만)는 오류 지속 시간을 제한하고 아크 플래시 위험의 주요 원인인 방출되는 열 에너지를 최소화합니다. 역 직원에게 이는 에너지가 생명을 위협할 수 있는 수준에 도달하기 전에 잠재적인 치명적인 결함이 소멸된다는 것을 의미합니다. 우리 공장의고전압 회로 차단기시리즈는 최대 63kA의 단락 전류를 처리하도록 테스트되어 가장 심각한 그리드 이벤트도 안전하게 관리되도록 보장합니다.

레이어 3: 제어 및 연동 시스템

아크의 물리적 소멸을 넘어,고전압 회로 차단기근로자를 위험에 빠뜨리는 방식으로 운영되지 않도록 해야 합니다. 이는 정교한 기계적, 전기적 인터록 시스템을 통해 달성됩니다. 예를 들어, 차단기가 "테스트" 위치에 있거나 접지 스위치가 연결되지 않은 경우 폐쇄 메커니즘이 잠기는 경우가 많습니다. 우리 설계에는 기계 블록을 해제하기 위해 키를 돌려야 하는 "키 연동"이 포함되어 있어 차단기 상태를 변경하기 전에 작업자가 안전 상태를 물리적으로 확인할 수 있습니다. 이 제어 로직 계층은 변전소 작업장 부상의 주요 원인인 우발적인 전원 공급을 방지하는 인간-기계 인터페이스입니다.

체포의 물리학: 결함 중단으로 아크 플래시 위협이 어떻게 제거됩니까?

"아크 플래시"라는 용어는 변전소의 가장 심각한 위험과 동의어입니다. 이는 접지 또는 다른 위상에 대한 낮은 임피던스 연결로 인해 발생하는 일종의 전기 폭발입니다. 그 결과 발생하는 빛, 소리, 열에너지는 즉시 치명적일 수 있습니다. 기본 메커니즘은고전압 회로 차단기인원을 보호하는 방법은 아크가 시작되는 바로 그 순간에 이를 저지하는 것입니다. 이를 위해 차단기는 전기의 기본 물리학, 특히 아크가 전류를 계속 전달하는 이온화된 가스의 전도성이 높은 경로를 생성한다는 사실을 극복해야 합니다.

다음은 우리 내부에서 발생하는 단계별 물리적 순서입니다.고전압 회로 차단기결함이 감지되면:

• 감지 및 신호:보호 계전기(차단기의 일부는 아니지만 이에 연결됨)는 과전류를 감지하고 차단기의 작동 메커니즘에 트립 신호를 보냅니다.
• 접점 분리(T0):작동 메커니즘(스프링, 유압 또는 공압식)은 이동 접점을 고정 접점에서 멀어지게 만듭니다. 접점이 분리되면서 접점 사이에 전기 아크가 발생합니다. 이 아크는 본질적으로 절연 가스를 통한 단락이지만 온도는 20,000K를 초과합니다.
• 퍼퍼 액션(T0~T2):접촉 이동과 동시에 차단기 내의 피스톤이 SF6 가스를 압축하여 압력을 공칭 5bar에서 15bar 이상으로 높입니다. 이 압축 가스는 초음속의 속도로 노즐을 통해 아크 구역으로 강제 이동됩니다.
• 전류 0(T3)에서의 아크 소멸:고속 가스 흐름은 아크에서 열을 제거하고 이온화된 입자를 날려버립니다. 자연 교류(AC) 파형은 영점을 통과합니다. 바로 이 순간에 감소된 이온화와 냉각 가스가 결합되어 아크가 다시 점화되는 것을 방지합니다. 전류가 영구적으로 차단됩니다.
• 유전체 복구:중단 후 접촉 간격은 이온화되지 않은 새로운 SF6 가스로 채워져 유전체 강도를 빠르게 회복하여 차단기가 재점령 없이 시스템 전압을 견딜 수 있도록 보장합니다.

이 전체 시퀀스는 30~60밀리초의 시간 프레임에서 발생합니다. 유지 관리를 수행하는 기술자의 경우 아크 플래시의 위협이 최소화되는 것만은 아닙니다. 결함 에너지가 스위치야드의 야외가 아닌 밀봉된 차단기 챔버 내부에서 소산되기 때문에 효과적으로 제거됩니다. 우리 공장에서는 이 공정에 대한 광범위한 고속 카메라 분석을 수행하여 노즐 형상과 퍼퍼 타이밍을 개선할 수 있었습니다.고전압 회로 차단기가장 빠른 클리어 시간을 달성하기 위해. 이 속도는 안전합니다. 잠깐의 잘못과 재앙의 차이입니다.

또한 작동 메커니즘 자체의 설계도 안전성에 기여합니다. 우리 공장에서는 "트립 프리" 메커니즘을 사용합니다. 즉, 오류 중에 닫힘 명령이 유지되더라도 차단기가 무시되고 열립니다. 이 안전 장치는 직원이 기존 시스템에서 흔히 발생하는 재통전 시도에 노출되지 않도록 보장합니다. 이는 오류입니다.

안전 계층 구조: 물리적 및 전기적 인터록이 협상 불가능한 이유

안전을 추구하는 과정에서,고전압 회로 차단기먼저 예방, 그 다음 보호, 마지막으로 완화라는 엄격한 계층 구조가 적용됩니다. 차단기 캐비닛과 제어 시스템에 내장된 물리적, 전기적 인터록은 이러한 계층 구조를 구현한 것입니다. 이러한 인터록은 선택적인 추가 기능이 아닙니다. 이는 장비의 안전한 작동에 기본입니다. 이는 특정 작업 순서를 시행하도록 설계되어 단일 인적 오류가 실제 작업 환경으로 이어지지 않도록 보장합니다. 가장 안전한 시스템은 본질적으로 실수를 방지하는 시스템이라고 믿기 때문에 이 철학은 우리 공장의 설계 과정에 깊이 뿌리박혀 있습니다.

일반적인 변전소 작업 중에 직원을 보호하는 주요 연동 메커니즘을 살펴보겠습니다.

1. 위치 기반 인터록(기계식):차단기(인출개폐기 내) 또는 접지개폐기의 위치에 따라 작동을 방지하는 물리적 블록입니다. 예를 들어, 접지 스위치가 "닫힘" 위치에 있으면 차단기를 닫을 수 없습니다. 이는 캠과 잠금 핀 배열을 통해 달성됩니다. 우리의고전압 회로 차단기캐비닛의 경우, 우리는 전기 신호뿐만 아니라 포지티브 기계적 연결을 사용하여 이 인터록이 절대적이 되도록 보장합니다. 이는 접지선에 차단기를 닫는 매우 위험한 시나리오를 방지합니다.

2. 키 연동(프로그래밍 방식):이 시스템은 일련의 자물쇠와 열쇠를 사용합니다. 하나의 키는 차단기가 특정 상태(예: 개방 및 격리)일 때만 제거할 수 있습니다. 그런 다음 해당 키는 접지 스위치 등을 잠금 해제하는 데 사용됩니다. 이는 엄격한 절차를 강요합니다. 예를 들어, 피더 케이블에 대한 유지 관리를 수행하려면 운영자는 다음을 수행해야 합니다. (a) 차단기를 엽니다. (b) 차단기를 격리합니다(랙아웃). (c) 접지 스위치를 닫습니다. 각 단계에는 고유 키가 필요하며 순서는 미리 정의되어 있습니다. 우리 공장은 각 변전소의 특정 부스바 및 피더 구성에 맞춰진 맞춤형 키 연동 방식을 제공하여 액세스가 허용되기 전에 항상 "안전한 상태"가 확인되도록 보장합니다.

3. 전기 인터록(논리 기반):이는 유효하지 않은 조건에서 차단기가 닫히거나 열리는 것을 방지하는 감독 제어입니다. 예를 들어, 보호 계전기의 "차단 폐쇄" 신호는 폐쇄 코일에 전원이 공급되는 것을 방지합니다. 더 중요한 것은 결함 발생 후 닫기 명령이 유지되는 경우 차단기가 반복적으로 닫히고 열리는 것을 방지하는 "안티 펌핑" 논리를 통합했다는 것입니다. 이렇게 하면 차단기가 손상되고 결함 제거 중에 잠재적으로 치명적인 오류가 발생하여 인근 사람을 위험에 빠뜨리는 것을 방지할 수 있습니다. 우리 현대에서는고전압 회로 차단기모델에서는 이러한 논리 기능이 자가 진단 기능을 갖춘 스마트 제어 모듈에 통합되어 배선 오류의 위험이 줄어듭니다.

왜 협상이 불가능합니까? 운영자가 회로를 테스트해야 하는 상황을 생각해 보십시오. 이러한 인터록이 없으면 간단한 통신 오류로 인해 접지 클램프가 여전히 라인에 연결되어 있는 동안 차단기가 닫힐 수 있습니다. 그로 인한 폭발은 치명적일 것입니다. 우리 공장루가오전력(주)인터록을 보조 안전 기능이 아닌 기본 안전 기능으로 취급합니다. 우리는 시뮬레이션된 오류 조건에서 이러한 인터록을 광범위하게 테스트하여 안전한 상태에서 오류가 발생하는지 확인합니다.

안전을 위한 구성: 다양한 배전반 레이아웃이 인명 위험에 미치는 영향

방법은고전압 회로 차단기변전소 개폐 장치에 통합되어 있어 운영 인력의 안전에 큰 영향을 미칩니다. AIS(공기 절연 개폐 장치)와 GIS(가스 절연 개폐 장치)의 두 가지 주요 구성이 지배적입니다. 각각은 서로 다른 위험과 안전 이점을 제공합니다. 올바른 레이아웃을 선택하는 것은 전략적 안전 결정입니다. 우리 공장에서는 각 구성에 대한 자세한 위험 평가를 제공하여 공공 시설이 공간 제약과 인력 안전의 균형을 맞출 수 있도록 돕습니다.

주요 안전 매개변수를 기준으로 이러한 구성을 비교해 보겠습니다.

표에서 알 수 있듯이 GIS 기술은 개인 안전에 있어 상당한 발전을 제공합니다. 캡슐화함으로써고전압 회로 차단기SF6로 채워진 금속 인클로저의 다른 모든 구성 요소, GIS는 사실상 외부 아크 플래시의 위험을 제거합니다. 시스템은 가압되어 있으므로 결함이 발생하더라도 폭발이 억제되고 압력이 사람으로부터 방출되지 않도록 설계된 압력 방출 덕트를 통해 소멸됩니다. 이와 대조적으로 AIS 차단기는 개방형 구조물에 장착되며 접지 및 인터록이 포함되어 있지만 결함으로 인해 여전히 격렬하고 위험한 아크 플래시가 발생하여 스위치야드에 전파될 수 있습니다.

그러나 GIS에는 자체 안전 고려 사항이 없습니다. SF6 가스는 밀도가 높고 밀폐된 공간에서 산소를 대체할 수 있으며, 심각한 내부 결함이 있는 경우 독성 분해 생성물이 형성될 수 있습니다. 우리의고전압 회로 차단기GIS 장치에는 가스 모니터링 시스템(밀도 및 수분)이 통합되어 있으며 이러한 부산물을 안전하게 처리하기 위한 압력 완화 통풍구 및 배기 필터가 장착되어 있습니다. 또한 적절한 개인 보호 장비(PPE)를 사용하여 가스 샘플링 또는 구성 요소 검사를 위한 일상적인 접근을 안전하게 수행할 수 있도록 GIS 구획을 설계합니다. 우리 공장에서는 GIS 운영을 위한 특정 안전 프로토콜에 대한 포괄적인 교육 패키지를 제공하며, 기술이 뛰어난 보호 기능을 제공하지만 유지 관리에 대해서는 규율 있는 접근 방식이 필요하다는 점을 강조합니다.

궁극적으로 유틸리티 회사가 AIS를 선택하든 GIS를 선택하든,고전압 회로 차단기중앙 안전 구성 요소입니다. 우리 공장에서는 배전반 레이아웃에 관계없이 우리가 공급하는 차단기가 전력망을 유지 관리하는 사람들을 보호하기 위해 최고 수준의 인터록, 아크 소호 기능 및 진단 지능을 갖추고 있음을 보장합니다.

자주 묻는 질문(FAQ)

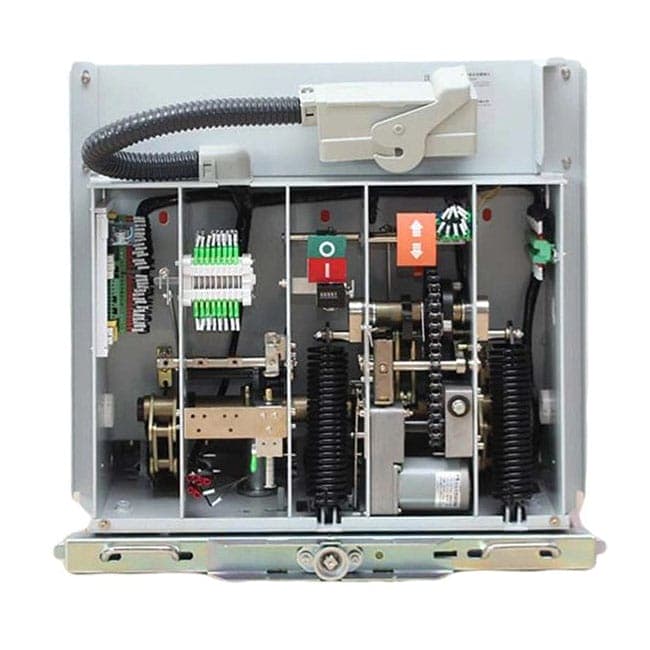

질문 1: 안전 측면에서 SF6 회로 차단기와 진공 회로 차단기의 주요 차이점은 무엇입니까?

답변: SF6과 진공 차단기는 모두 안전을 위해 사용되지만 매체가 다릅니다. Lugao Power Co.,Ltd.의 SF6 차단기는 우수한 유전 특성을 제공하고 고전압 애플리케이션(최대 800kV)에 이상적인 SF6 가스를 사용합니다. 밀폐된 챔버 내에 아크가 포함되어 있지만 가스 자체는 온실가스이므로 조심스럽게 취급해야 합니다. 진공 차단기는 진공을 유전체로 사용하므로 매우 안전하고 가스 취급이 필요하지 않지만 일반적으로 진공 차단기의 물리적 제약으로 인해 중전압(최대 52kV)으로 제한됩니다. 고전압 변전소 직원의 안전을 위해 SF6는 뛰어난 차단 기능을 제공하지만 환경 및 질식 위험을 완화하려면 강력한 가스 처리 및 모니터링 시스템이 필수적입니다.

질문 2: 고전압 회로 차단기의 "트립 프리" 메커니즘은 어떻게 안전성을 향상합니까?

답변: "트립 프리(trip-free)" 메커니즘은 중요한 안전 기능입니다. 이는 트립 명령이 활성화된 동안(오류로 인해) 작업자가 차단기의 닫기 버튼을 누르고 있으면 차단기가 닫기 명령을 무시하고 열린 상태를 유지하도록 보장합니다. 이렇게 하면 직원이 근처에 있는 동안 차단기가 결함이 있는 회로를 닫고 다시 전원을 공급하는 것을 방지할 수 있습니다. 차단기를 수동 개입으로 무시할 수 없는 상태로 효과적으로 설정하여 잠재적으로 치명적인 재오류를 방지합니다. 이 디자인은 우리 공장의 안전 철학의 핵심입니다.

질문 3: 재난 발생 시 직원의 안전을 보장하기 위해 고전압 회로 차단기를 원격으로 열 수 있습니까?

대답: 그렇습니다. 최신 고전압 회로 차단기에는 SCADA 또는 변전소 제어 시스템을 통한 원격 트리핑 기능이 장착되어 있습니다. 이를 통해 운영자는 화재, 지진 또는 다가오는 아크 플래시 위협과 같은 비상 상황이 발생하는 경우 누군가가 장비에 접근하기 전에 안전한 거리(제어실)에서 차단기를 열 수 있습니다. 이러한 원격 작동은 현대 디지털 변전소의 주요 이점으로, 극한 상황에서 인명 피해를 크게 줄여줍니다. 우리 공장에는 안정적인 원격 작동을 보장하기 위해 강력한 통신 인터페이스(IEC 61850)가 통합되어 있습니다.

질문 4: 다른 작업자가 칸막이 안에 있는 동안 작업자가 실수로 차단기를 닫는 것을 방지하는 안전 기능은 무엇입니까?

대답: 이는 주로 기계적 인터록과 자물쇠를 조합하여 방지됩니다. 대부분의 스위치기어 설계에서는 회로가 완전하지 않으면 차단기를 "폐쇄" 위치에 설치할 수 없습니다. 또한 메커니즘에는 차단기가 닫힐 때 접지 스위치가 닫히는 것을 기계적으로 방지하는 "접지" 위치가 있습니다. 마지막으로 차단기 제어 회로의 물리적 자물쇠와 함께 LOTO(잠금/태그아웃) 절차를 사용하면 유지 관리가 진행되는 동안 차단기를 원격 또는 로컬로 닫을 수 없습니다. 이러한 다층적 조치는 안전 장치 시스템을 만듭니다.

질문 5: Lugao Power Co.,Ltd. 고전압 차단기의 안전한 작동에 대한 교육을 제공합니까?

대답: 예, 우리는 애프터 서비스의 일환으로 포괄적인 교육 프로그램을 제공합니다. 교육에서는 기본 작동뿐만 아니라 인터록 시스템, 아크 플래시 안전, 비상 절차 및 개인 보호 장비(PPE)의 올바른 사용에 대한 세부 모듈도 다룹니다. 우리는 운영자와 기술자가 장비에 내장된 안전 메커니즘을 이해할 수 있도록 현장 교육과 가상 시뮬레이션을 제공합니다. 교육에 대한 이러한 약속은 단순한 장비 공급업체가 아닌 안전 파트너가 되겠다는 당사의 핵심 철학의 일부입니다.

결론: Lugao Power Co.,Ltd.와의 안전 파트너십

고전압 회로 차단기는 변전소 안전의 알려지지 않은 영웅입니다. 그것은 결점의 분노를 억제하기 위해 눈에 보이지 않게 서 있는 장치이고, 엄격한 작동 순서를 강요하는 장치이며, 우리 세계에 전력을 공급하는 수백만 볼트로부터 남성과 여성을 물리적으로 분리하는 장치입니다. ~에루가오전력(주), 저희 공장은 단순히 제품을 생산하는 것이 아닙니다.고전압 회로 차단기단위; 우리는 안전 시스템을 설계합니다. 우리는 모든 사양과 모든 테스트 보고서 뒤에는 인간의 행복이 있다는 것을 알고 있습니다. 우리는 차단 기술, 인터록 로직, 진단 인텔리전스의 한계를 뛰어넘어 우리 제품이 그리드뿐만 아니라 그리드에 서비스를 제공하는 사람들도 보호할 수 있도록 최선을 다하고 있습니다. 안전은 체크리스트가 아닙니다. 그것은 우리의 문화입니다.

변전소의 안전 인프라를 강화할 준비가 되셨나요?연락하다루가오전력(주)오늘현재 차단기 제품군에 대한 포괄적인 안전 감사를 위해. 당사의 전문가 팀은 기존 장비에 대한 자세한 분석을 제공하고, 업그레이드를 권장하며, 직원을 위한 맞춤형 교육 계획을 개발합니다. 우리는 무료 초기 상담과 세부 도면 및 안전 매뉴얼이 포함된 포괄적인 기술 패키지를 제공합니다.지금 Lugao Power Co.,Ltd에 무료 안전 상담을 요청하세요. 귀하의 변전소가 최고의 고전압 회로 차단기 안전 기술을 갖추고 있는지 확인하십시오.
