630A 실내 HV 진공 회로 차단기
  • 630A 실내 HV 진공 회로 차단기630A 실내 HV 진공 회로 차단기
  • 630A 실내 HV 진공 회로 차단기630A 실내 HV 진공 회로 차단기
  • 630A 실내 HV 진공 회로 차단기630A 실내 HV 진공 회로 차단기
  • 630A 실내 HV 진공 회로 차단기630A 실내 HV 진공 회로 차단기

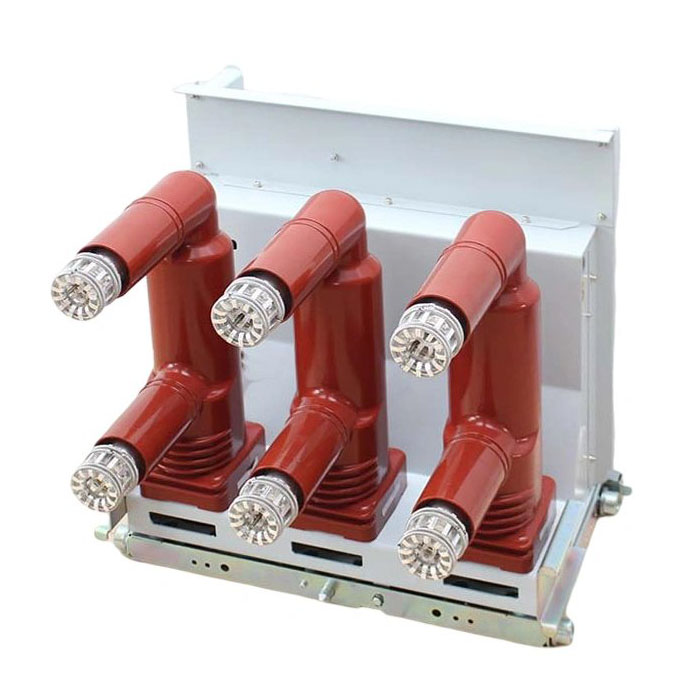

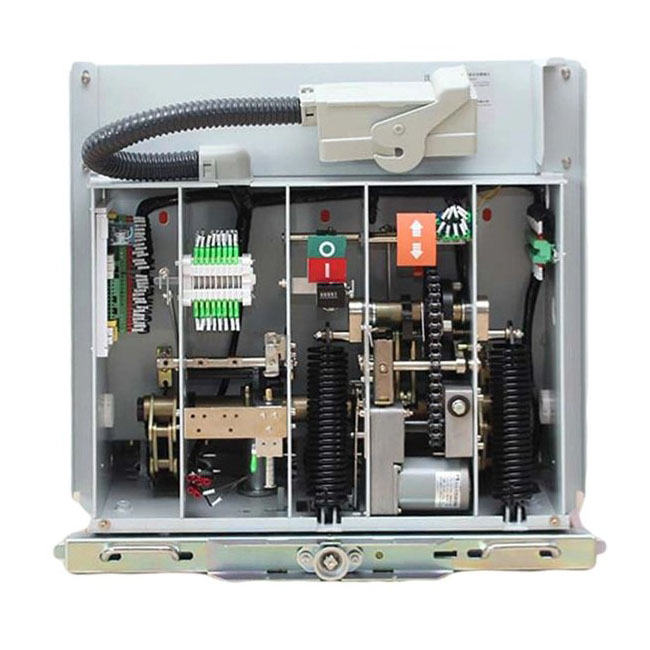

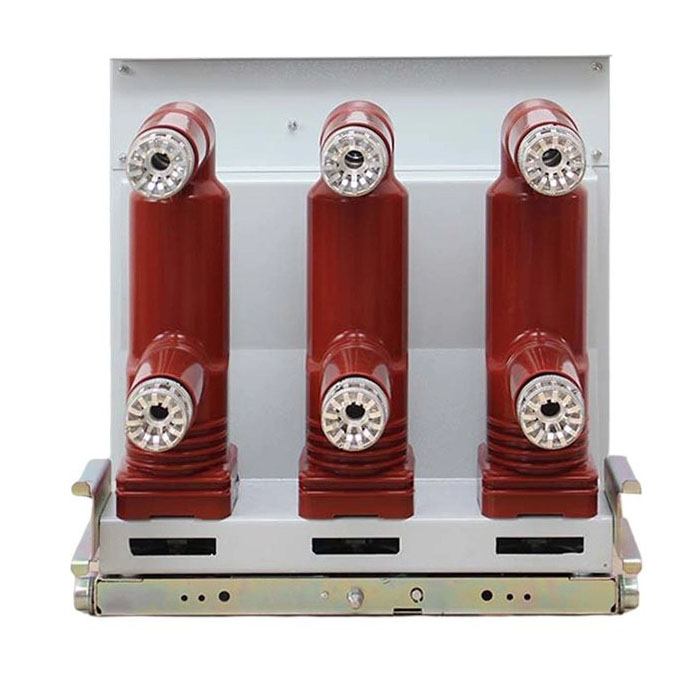

630A 실내 HV 진공 회로 차단기

LiuGao는 전용 실내 진공 회로 차단기 제조업체로서 극이 내장된 630A 실내 HV 진공 회로 차단기를 제공하는 것을 자랑스럽게 생각합니다. 3상 AC 50Hz 실내 배전 시스템에 사용하도록 특별히 설계된 이 회로 차단기는 특히 24kV의 전압 정격을 갖습니다. 이들의 주요 기능은 산업 및 광산 기업, 발전소, 변전소를 포함한 다양한 환경에서 전기 장비를 보호하고 제어하는 ​​것입니다. VS1-24 회로 차단기는 고장이나 비정상적인 상황이 발생하는 경우 즉시 회로를 차단하여 전기 시스템의 안전성과 신뢰성을 보장하는 데 중추적인 역할을 합니다. 실내 진공 회로 차단기의 표준을 재정의하는 최첨단 솔루션을 원하시면 LiuGao를 선택하십시오.

문의 보내기

제품 설명

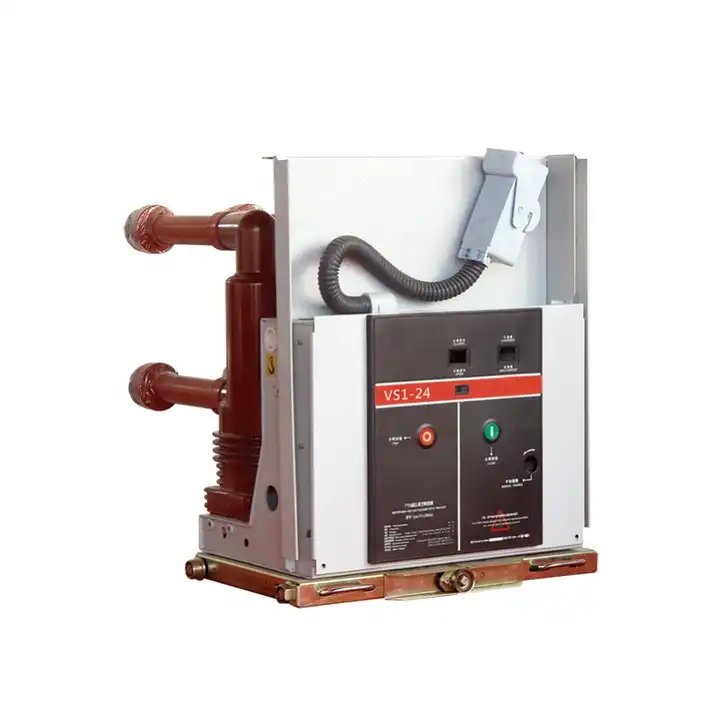

Liugao는 630A 실내 HV 진공 회로 차단기 공급업체입니다. 내장형 극이 있는 실내 진공 회로 차단기 VS1-24 시리즈는 주 전도성 회로에 내장형 극 설계를 활용합니다. 이 혁신적인 설계는 절연, 기계적 신뢰성 및 차단 성능을 크게 향상시켜 유지 관리가 필요 없는 작동과 기계적 및 전기적 수명 연장을 가능하게 합니다. 진공 회로 차단기는 국가 표준과 IEC 표준을 모두 준수하여 M-E2-C2 성능 등급을 달성합니다.


KYN28-24(GZS1) 등 배전반과 호환되도록 설계되어 고정 설치에 적합한 제품입니다. 진공 회로 차단기는 작동 메커니즘을 통해 가동 접점과 정적 접점이 열리면 그 사이에 아크가 형성된다는 원리에 따라 작동합니다. 접촉면의 고온 휘발은 자기장을 생성하여 접촉면의 접선 방향을 따라 아크를 빠르게 추진합니다. 금속 증기는 금속 실린더(실드)에 응축되어 아크가 영점을 교차하면서 자연적으로 소멸되어 매체의 강도가 빠르게 회복됩니다.


안정적인 성능 외에도 VS1-24 시리즈는 산업, 광산 기업, 발전소 및 변전소의 실내 애플리케이션에 이상적입니다. 내장형 폴 설계는 향상된 절연 신뢰성과 효율적인 차단 기능을 보장합니다. 개폐 장치에 내장된 이 실내 진공 회로 차단기는 다양한 고전압 환경에서 전기 장비 보호 및 제어를 위한 강력한 솔루션을 제공합니다.

630A 실내 HV 진공 회로 차단기 작동 환경

1. 주변 공기 온도: 상한 +40도, 하한 -40도;


2. 고도: 2000m 이하(고도가 높아지면 정격 절연 수준도 그에 따라 높아집니다)


3. 풍압: 700Pa 이하(풍속 34m/s에 해당)


4. 지진 강도: 8도 이하;


5. 오염 수준: IV 수준;


6. 최대 일일 기온차 : 25도 이하;


7. 상대 습도: 일일 평균은 95% 이하, 월 평균은 90% 이하입니다.


8. 인화성, 폭발위험, 화학적 부식 및 진동이 심한 장소.

630A 실내 HV 진공 회로 차단기 사양

숫자 매개변수 단위
1 정격전압 케이 V 24
2 정격 절연 수준 정격 단시간 상용주파 내전압(1min) 케이 V 65、79
(간기, 상대 지반, 파손)
정격 번개 충격 내전압 케이 V 125、145
(위상, 위상, 포트)
3 정격 주파수 헤르츠 50
4 정격 전류 A 630、1250、1600、
2000、2500、3150
5 정격단락차단전류 20 , 25 , 31.5
6 정격 단시간 4s 내전류 20, 25, 31.5
7 정격 단락 투입 전류 50、 63、 80
8 정격 피크 내전류 50, 63, 80
9 공칭 작업 순서 O-0.3s-CO--180s-CO
10 정격단락차단전류 차단시간 시간 20
11 정격 케이블 충전 차단 전류 A 31.5
12 정격 단일 커패시터 뱅크 차단 전류 A 630
13 정격 연속 커패시터 뱅크 차단 전류 A 400
14 기계적 수명 시간 10000
15 이동 및 고정 접점은 누적된 마모 두께를 허용합니다. mm 3


630A 실내 HV 진공 회로 차단기 기능

공장 촬영

포장
