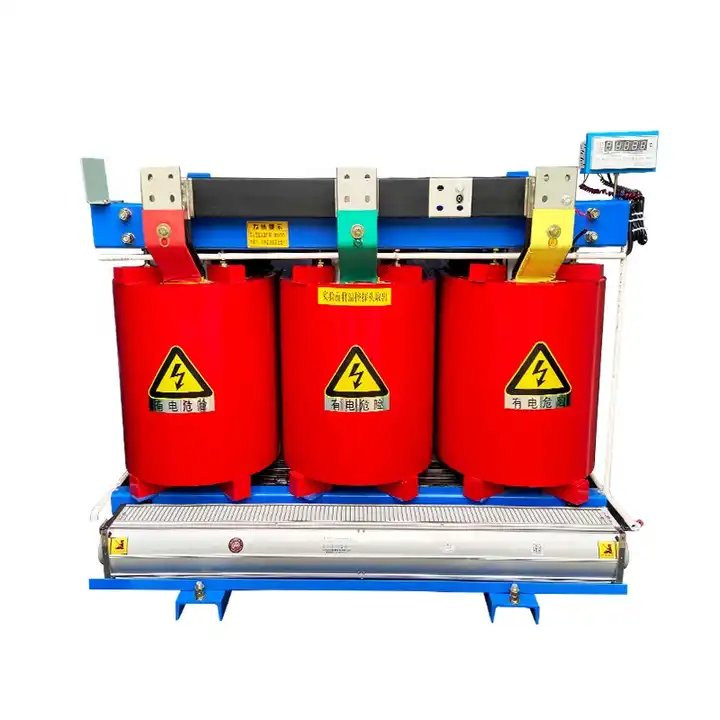

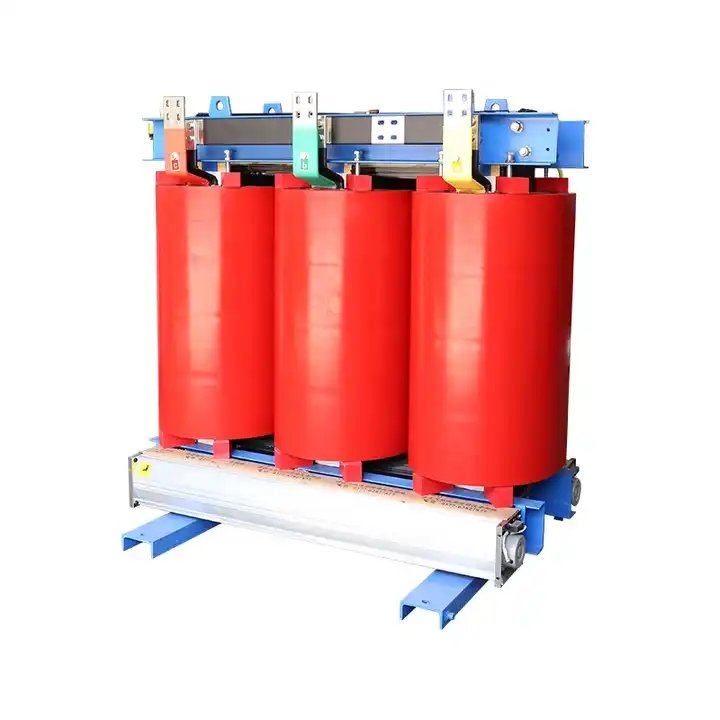

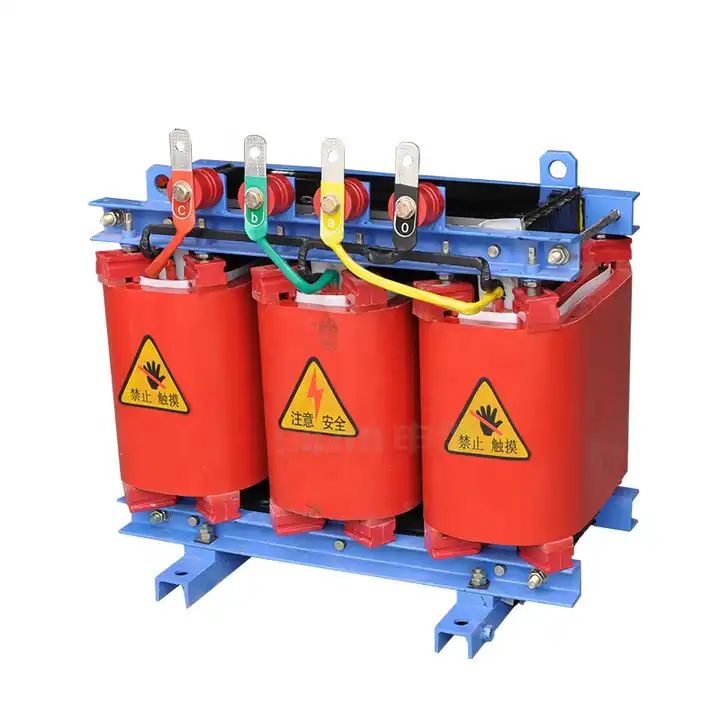

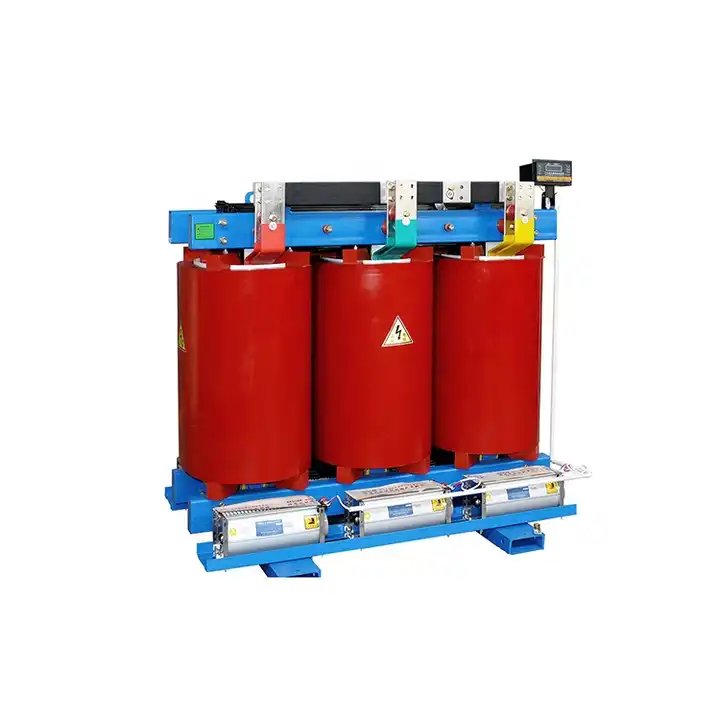

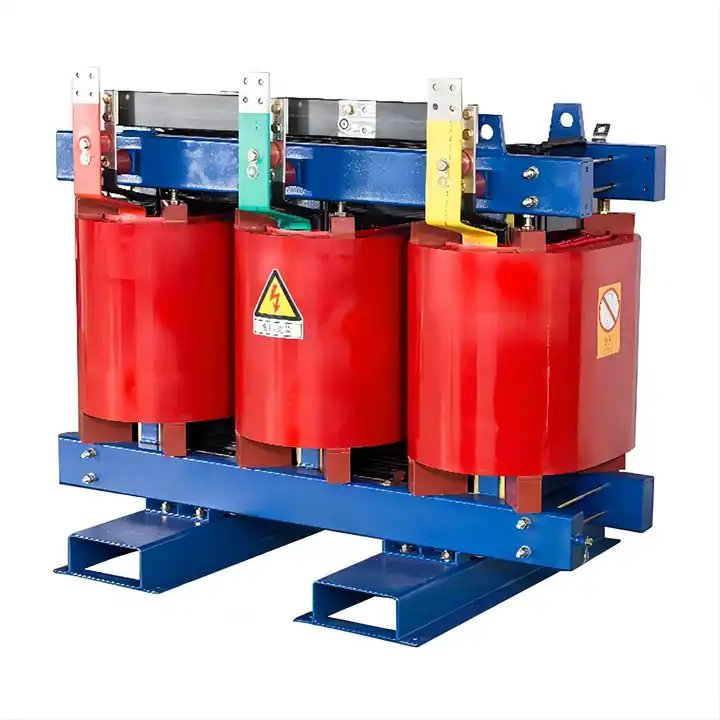

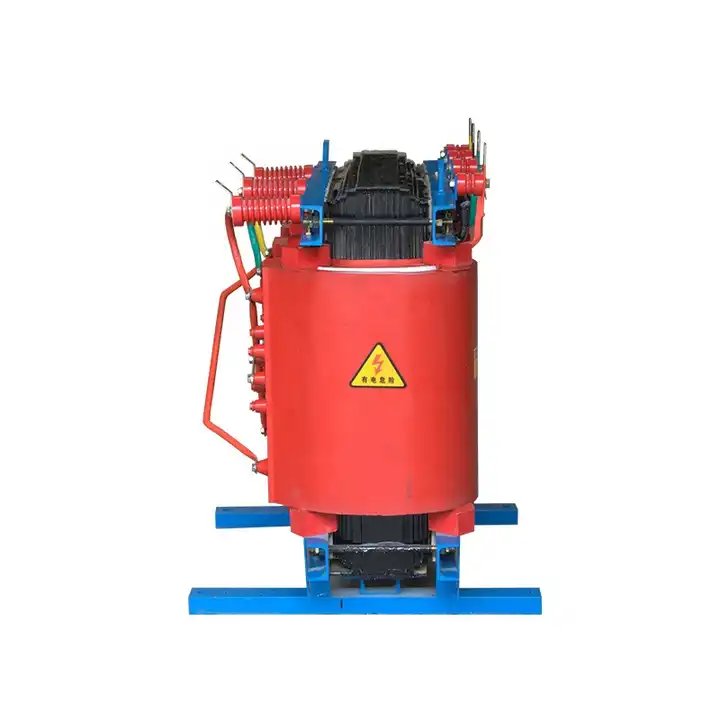

11KV 주형수지 건식변압기

11KV 주조 수지 건식 변압기 제조업체인 Lu Gao는 IEC726 및 GB/T10228-1997 표준을 준수하는 건식 변압기로서 인상적인 특성 배열이 특징입니다. 여기에는 저손실, 컴팩트하고 가벼운 구조뿐만 아니라 최소 소음 수준, 방습, 높은 기계적 강도, 난연성, 견고한 과부하 용량 및 낮은 수준의 부분 방전이 포함됩니다. 이 변압기는 송전 및 배전 시스템, 특히 고부하 센터 및 엄격한 화재 방지 요구 사항이 있는 위치에서 폭넓게 적용할 수 있으므로 다양한 운영 환경에서 다용도로 신뢰할 수 있는 선택이 됩니다.

문의 보내기

제품 설명

Lu Gao는 11KV 주조 수지 건식 변압기 공급업체입니다. 비캡슐형 코일 건식 변압기는 안전성, 신뢰성, 에너지 효율성, 화재 방지 및 방폭 기능에 중점을 두고 다각적인 품질을 자랑합니다. 간단한 유지 관리의 추가 이점. 건식변압기의 효율은 꼼꼼하게 설계된 코일 구조와 진공 함침 처리 공정으로 더욱 강화되어 부분 방전에 대한 내성을 보장하고 전체 수명 동안 절연 수준의 저하를 방지합니다. National Mechanical & Industrial Bureau와 National Power Company의 엄격한 인증 프로세스는 건식 변압기의 국가 표준 준수를 강조합니다.

이 건식 변압기는 엄격한 내화 요구 사항, 변동하는 부하, 환기 부족, 밀폐된 공간, 먼지 및 습기로 특징지어지는 까다로운 환경에 매우 적응할 수 있는 것으로 입증되었습니다. 그 다용성은 발전소 분야, 지하철 시스템, 야금 시설, 병원, 고층 건물, 배송 센터, 밀집된 주거 지역 및 석유화학 산업, 원자력 발전소, 원자력 잠수함과 같은 특수 환경과 같은 다양한 환경으로 확장됩니다. 특히, 발전소 분야에서 비캡슐화 코일 건식 변압기는 안전성, 신뢰성 및 에너지 효율성을 유지하는 데 중요한 역할을 하여 발전소 인프라에 없어서는 안 될 구성 요소입니다. 건식 변압기의 견고한 설계와 포괄적인 기능은 다양한 작동 시나리오에서 발생하는 고유한 문제를 해결하고 발전소의 전반적인 효율성과 안전성에 기여하는 이상적인 솔루션을 제공합니다.

11KV 주조 수지 건식 변압기 작동 환경

1. 해발고도가 1000m 이하이다.

2.최고 기온 +40°C

3.최고 일일 평균 기온 +30°C

4.최고 연평균 기온+20v

5. 최저 실외 기온 -25ºC

6. 설치 위치: 실내 또는 실외에서 화재나 폭발 위험, 심각한 오염, 화학적 부식 또는 과도한 진동이 없는 지역에 설치하기에 적합합니다.

11KV 주형수지 건식 변압기 특성

1. 건식 변압기는 지정된 온도 한계 내에서 작동하도록 설계되었습니다. 과열을 방지하려면 주변 온도와 건식 변압기의 작동 온도가 모두 허용 가능한 범위 내에 있어야 합니다. 지정된 온도 범위에는 최고 기온 +40°C, 최고 일일 평균 기온 +30°C, 최고 연간 평균 기온 +20°C가 포함됩니다.

고도 및 대기 조건:

2. 건식 변압기는 해발 1000m 미만의 고도에서 작동해야 합니다. 또한 다양한 대기 조건에서 최적의 성능을 보장하려면 -25°C의 최저 실외 온도를 포함하여 지정된 극한 온도를 고려해야 합니다.

3. 건식 변압기에는 적절한 환기가 필수적입니다. 작동 중에 발생하는 열을 방출하기 위해 공기 흐름이 적절한 곳에 설치해야 합니다.

4. 건식 변압기는 유침식 변압기보다 습기에 더 강하지만 과도한 습도는 여전히 성능에 영향을 줄 수 있습니다. 높은 습도나 습한 환경에 장기간 노출되지 않도록 보호해야 합니다.

5. 건식 변압기는 지정된 부하 한계 내에서 작동해야 합니다. 빈번한 과부하 또는 부족 부하로 인해 효율성이 저하되고 조기 마모가 발생할 수 있습니다.

6. 안정적이고 신뢰할 수 있는 성능을 보장하려면 입력 전압의 변동이 건식 변압기의 지정된 허용 오차 내에 있어야 합니다.

7. 건식 변압기에 대한 고조파, 전압 강하 및 기타 전력 품질 문제의 영향을 완화하기 위한 보호 조치가 마련되어 있어야 합니다.

8. 건식변압기가 설치되는 환경을 고려하여야 합니다. 먼지, 부식성 물질 및 무결성을 손상시킬 수 있는 기타 환경 요인으로부터 보호해야 합니다.

9. 제조업체의 권장 사항에 따른 정기적인 유지 관리는 건식 변압기의 지속적인 신뢰성을 위해 매우 중요합니다. 여기에는 검사, 청소, 테스트가 포함될 수 있습니다.

10. 건식 변압기는 필요한 경우 지정된 과부하 용량 내에서 작동해야 합니다. 장기간 과부하 용량을 초과하면 과열 및 성능 저하가 발생할 수 있습니다.

11. 건식 변압기는 소음 수준이 낮은 것으로 알려져 있습니다. 특히 소음이 문제가 되는 환경에서는 건식 변압기가 허용 가능한 소음 제한 내에서 작동하는지 확인하십시오.

12. 건식 변압기는 실내외 불문하고 폭발 위험, 심각한 오염, 화학적 부식 또는 과도한 진동이 없는 장소에 설치해야 합니다. 이는 다양한 설치 환경에서 건식 변압기의 안전과 성능을 보장합니다. 사용 중인 건식 변압기 모델과 관련된 특정 지침은 항상 제조업체의 문서를 참조하십시오.

11KV 주형수지 건식변압기 사양

11kV SGB10 H등급 환경 보호 건식 전력 변압기의 기술 데이터
				손실(kW)						(mm)			(mm)
정격 용량	전압군(kV)		연결 방법		(145)	무부하 전류	임피던스	절연 수준	무게	(엘)	(W)	(시간)	(엘)	(W)	(시간)
(kVA)	HV	LV	연결 방법	무부하	짐	%	%		(kg)	차원			보호 케이스 포함 외형 치수
80				0.37	1.75	2.2			490	950	550	910	1250	1000	1330
100				0.4	2.17	2			520	950	600	910	1280	1100	1330
125				0.47	2.59	1.8			650	970	600	920	1300	1050	1350
160				0.545	3.1	1.8			740	1000	710	965	1330	1050	1350
200				0.625	3.97	1.6	4		850	1040	710	990	1360	1100	1400
250	11			0.72	4.68	1.6			1005	1090	710	1045	1400	1150	1450
315	11			0.88	5.61	1.4			1270	1120	710	1120	1500	1200	1500
400	10	0.4	Dyn11	0.975	6.63	1.4		에프/에프	1470	1240	850	1185	1600	1250	1600
500	10		Yyn0	1.16	7.95	1.4			1750	1290	850	1220	1650	1300	1650
630	6.3			1.3	9.78	1.2			1900	1500	870	1370	1850	1300	1650
800	6			1.52	11.56	1.2			2290	1550	870	1570	1900	1300	1800
1000				1.77	13.35	1.1			2700	1600	870	1665	1950	1300	1950
1250				2.09	15.64	1.1	6		3130	1680	1120	1765	2050	1350	2000
1600				2.45	18.11	1.1			3740	1750	1120	1860	2100	1400	2100
2000				3.32	21.25	1			4500	1870	1120	1880	2150	1500	2200
2500				4	24.74	1			5340	2120	1120	1950	2400	1500	2200
(주): (고전압 태핑 범위) ±4×2.5% 또는 ±3×2.5%, 주파수: 50Hz.
