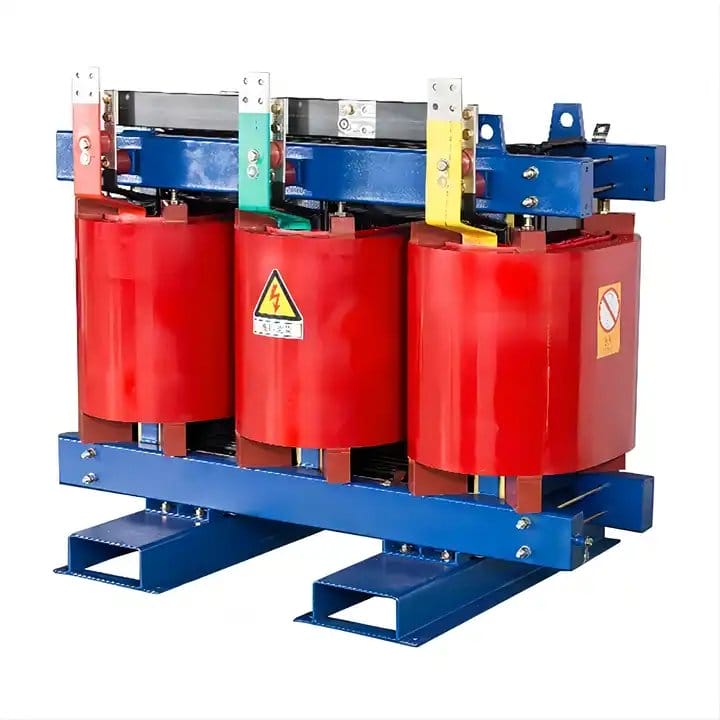

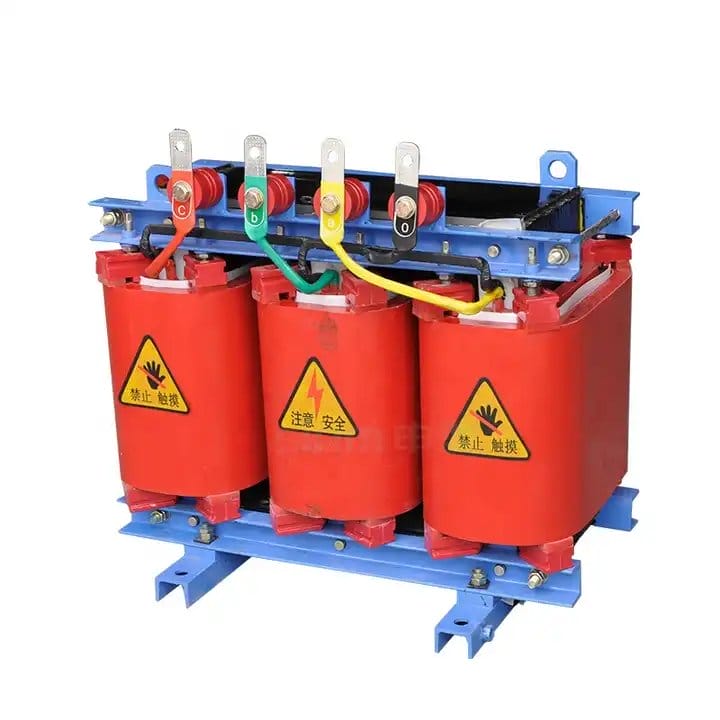

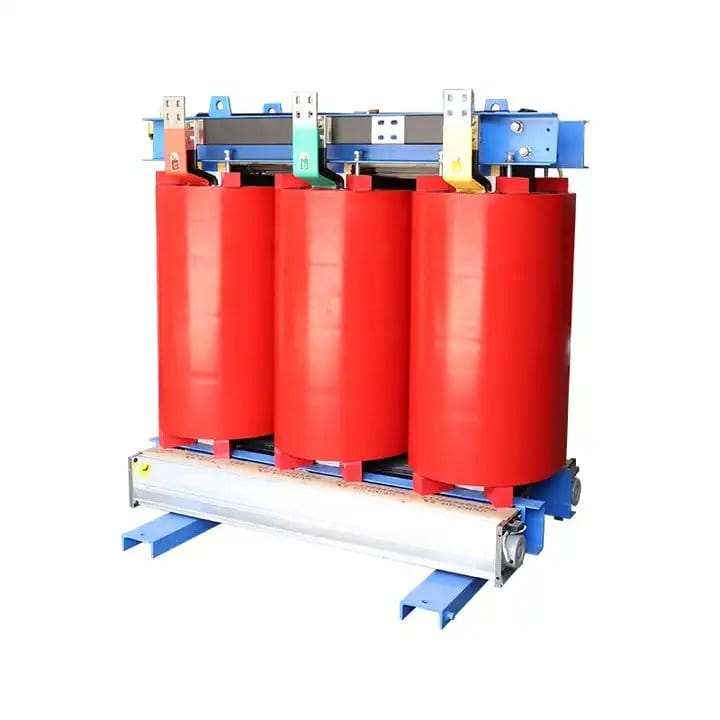

35KV 고주파 건식 전력 변압기

35KV 고주파 와이어 건식 전력 변압기 제조업체인 Lu Gao는 IEC726 및 GB/T10228-1997 표준을 준수하는 건식 변압기로서 인상적인 특성 배열이 특징입니다. 여기에는 저손실, 컴팩트하고 가벼운 구조뿐만 아니라 최소 소음 수준, 방습, 높은 기계적 강도, 난연성, 견고한 과부하 용량 및 낮은 수준의 부분 방전이 포함됩니다. 이 변압기는 송전 및 배전 시스템, 특히 고부하 센터 및 엄격한 화재 방지 요구 사항이 있는 위치에서 폭넓게 적용할 수 있으므로 다양한 운영 환경에서 다용도로 신뢰할 수 있는 선택이 됩니다.

문의 보내기

제품 설명

Lu Gao는 건식 변압기 공급업체입니다. 비캡슐화 코일 건식 변압기는 안전성, 신뢰성, 에너지 효율성, 화재 방지 및 방폭 기능에 중점을 두면서 다각적인 품질을 자랑합니다. 간단한 유지 관리. 건식변압기의 효율은 꼼꼼하게 설계된 코일 구조와 진공 함침 처리 공정으로 더욱 강화되어 부분 방전에 대한 내성을 보장하고 전체 수명 동안 절연 수준의 저하를 방지합니다. National Mechanical & Industrial Bureau와 National Power Company의 엄격한 인증 프로세스는 건식 변압기의 국가 표준 준수를 강조합니다.

이 건식 변압기는 엄격한 내화 요구 사항, 변동하는 부하, 환기 부족, 밀폐된 공간, 먼지 및 습기로 특징지어지는 까다로운 환경에 매우 적응할 수 있는 것으로 입증되었습니다. 그 다용성은 발전소 분야, 지하철 시스템, 야금 시설, 병원, 고층 건물, 배송 센터, 밀집된 주거 지역 및 석유화학 산업, 원자력 발전소, 원자력 잠수함과 같은 특수 환경과 같은 다양한 환경으로 확장됩니다. 특히, 발전소 분야에서 비캡슐화 코일 건식 변압기는 안전성, 신뢰성 및 에너지 효율성을 유지하는 데 중요한 역할을 하여 발전소 인프라에 없어서는 안 될 구성 요소입니다. 건식 변압기의 견고한 설계와 포괄적인 기능은 다양한 작동 시나리오에서 발생하는 고유한 문제를 해결하고 발전소의 전반적인 효율성과 안전성에 기여하는 이상적인 솔루션을 제공합니다.

35KV 고주파 와이어 건식 유형 전력 변압기 작동 환경

1. 해발고도가 1000m 이하이다.

2.최고 기온 +40°C

3.최고 일일 평균 기온 +30°C

4.최고 연평균 기온+20v

5. 최저 실외 기온 -25ºC

6. 설치 위치: 실내 또는 실외에서 화재나 폭발 위험, 심각한 오염, 화학적 부식 또는 과도한 진동이 없는 지역에 설치하기에 적합합니다.

35KV 고주파 와이어 건식 유형 전력 변압기 특성

1. 지정된 한도 내에서 작동하십시오: +40°C(최고 기온), +30°C(최고 일일 평균) 및 +20°C(최고 연평균).

2. 1000m 이하의 고도에서 건식 변압기에 적합합니다. 극단적인 상황을 고려하십시오: -25°C(최저 실외 온도).

통풍:

3. 건식 변압기가 열을 발산하려면 적절한 공기 흐름이 필수적입니다.

4. 건식 변압기는 습기에 강합니다. 높은 습도에 장기간 노출되지 않도록 보호하십시오.

5. 건식 변압기는 지정된 부하 및 전압 제한 내에서 작동해야 합니다.

6. 고조파 및 전압 변동에 대한 보호 조치를 구현하십시오.

7. 건식 변압기는 실내외 불문하고 화재/폭발 위험, 오염, 부식 또는 과도한 진동이 없는 장소에 설치하십시오.

8. 제조업체의 권장 사항에 따라 정기적인 유지 관리 관행을 준수하십시오.

9. 건식 변압기는 지정된 과부하 용량 내에서 작동해야 합니다.

10. 건식 변압기의 소음 수준을 낮게 유지하십시오.

35KV 고주파 와이어 건식 전력 변압기 사양

10kV SCB(9) 주조 수지 F 절연 등급 건식 전력 변압기 기술 데이터
				손실(kW)			절연 수준	체중(kg)	외형치수(mm)			보호 케이스 포함 외형 치수
정격 용량	전압군(kV)		연결 방법		(120℃)	무부하 전류			(엘)	(W)	(시간)	(엘)	(W)	(시간)
(kVA)	HV	LV	연결 방법	무부하	짐	%
10				0.15	0.325	4.5		130	600	450	490	900	800	850
20				0.185	0.63	4		170	600	450	560	900	800	850
30				0.215	0.75	3.2		330	620	450	650	1050	900	1000
50				0.305	1.055	2.8		380	620	450	750	1050	900	1000
63				0.37	1.28	2.7		440	750	500	760	1050	1000	1150
80				0.415	1.46	2.6		510	750	500	760	1100	1000	1150
100				0.45	1.665	2.4		590	750	500	890	1150	1100	1250
125	11		Dyn11	0.53	1.995	2.2		650	1060	600	1020	1350	1050	1200
160	10.5	0.4		0.61	2.25	2.2	에프/에프	780	1060	600	1060	1400	1050	1250
200	10		Yyn0	0.7	2.675	2		930	1060	710	1120	1450	1100	1350
250	6.3			0.81	2.92	2		1040	1100	710	1140	1500	1150	1400
315	6			0.99	3.67	1.8		1180	1150	710	1195	1500	1200	1450
400				1.1	4.22	1.8		1450	1260	870	1285	1600	1250	1600
500				1.305	5.17	1.8		1630	1290	870	1355	1600	1300	1650
630				1.51	6.22	1.6		1900	1450	870	1420	1800	1300	1700
630				1.46	6.31	1.6		1900	1500	870	1370	1850	1300	1650
800				1.71	7.36	1.6		2290	1550	870	1570	1900	1300	1800
1000				1.99	8.6	1.4		2700	1600	870	1665	1950	1300	1950
1250				2.35	10.26	1.4		3130	1680	1120	1765	2050	1350	2000
1600				2.755	12.42	1.4		3740	1750	1120	1860	2100	1400	2100
2000				3.735	15.3	1.2		4150	1770	1120	1865	2150	1500	2100
2500				4.5	18.18	1.2		4810	1870	1120	1950	2200	1500	2200
3150				5.78	23.7	1		5800	1950	1120	1900	2350	1600	2250
4000				6.7	28.5	1		7100	2100	1120	2050	2400	1600	2300
(주): (고전압 태핑 범위) ±5%; ±2×2.5%, 주파수: 50Hz.
