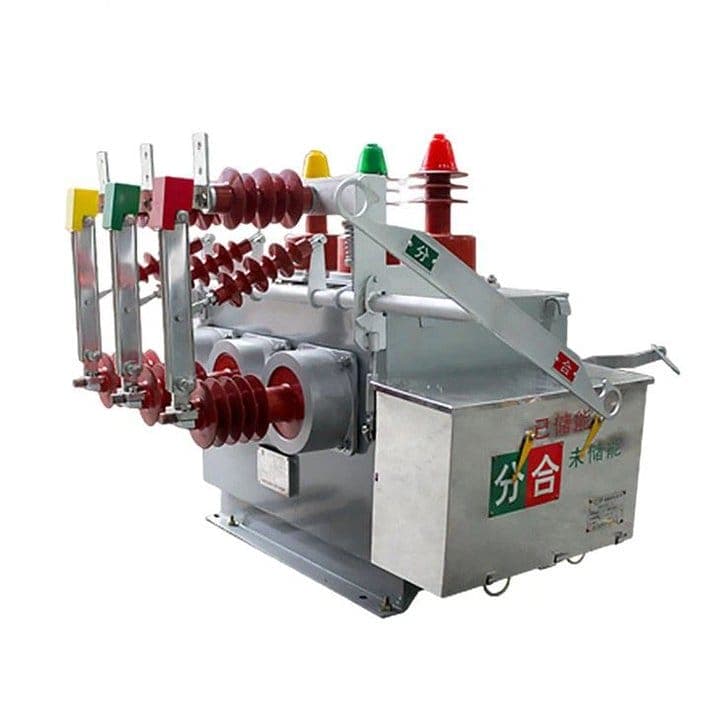

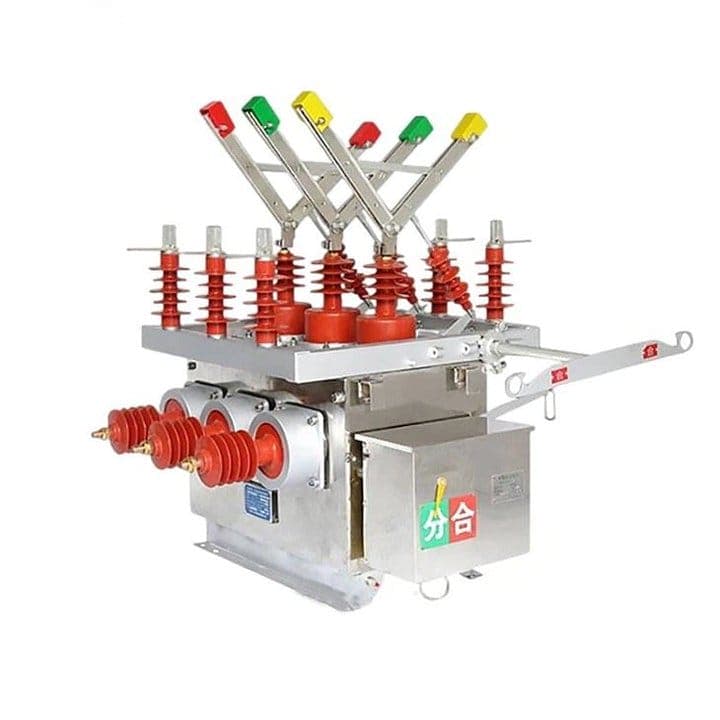

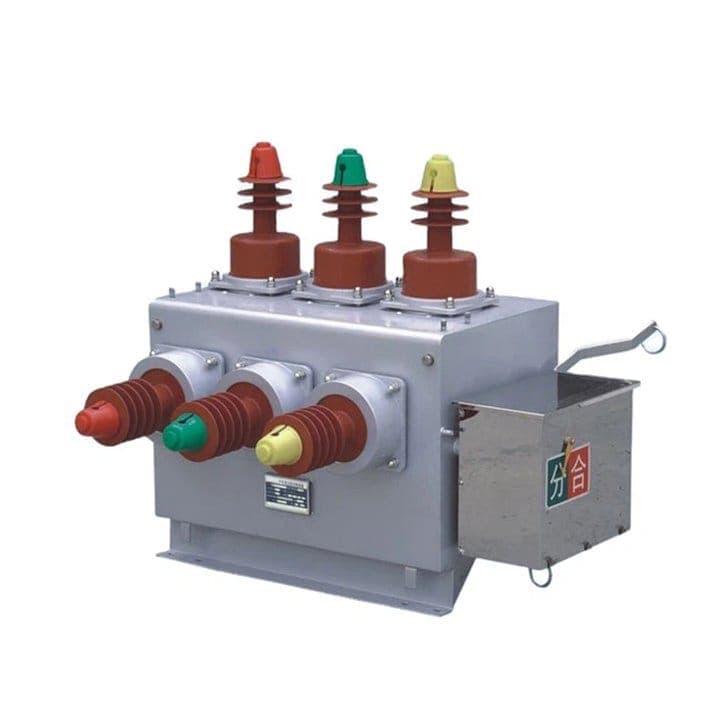

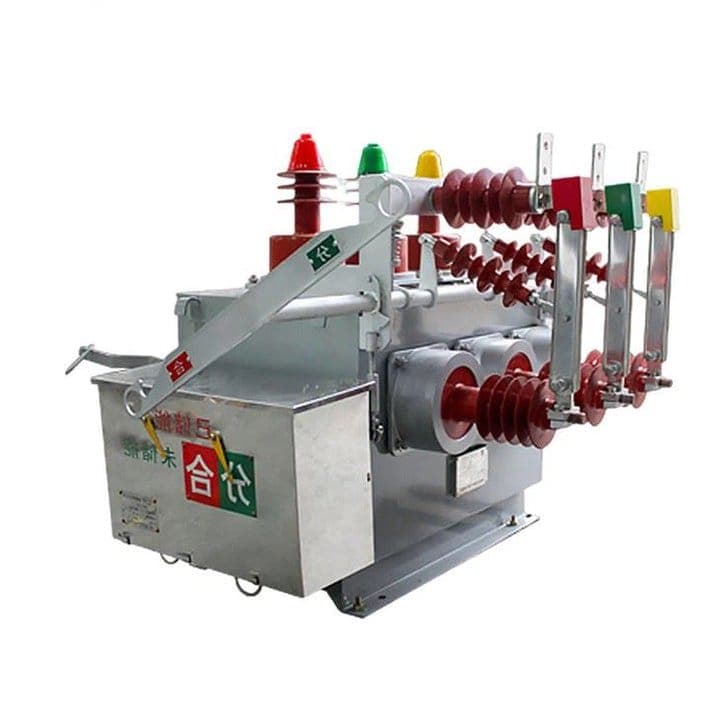

11kV VK 유형 고전압 진공 회로 차단기

Lugao는 전용 실외 진공 회로 차단기 제조업체로 자랑스럽게 이끌고 있습니다 .11KV VK 유형 고전압 진공 회로 차단기, 실외 전원 분배 장비의 초석은 50Hz에서 작동하는 12kV 및 3 단계 AC의 정격 전압을 위해 설계되었습니다. 농촌 전력망, 도시 전력망, 철도, 광산, 항구 및 기타 전력 분배 시스템과 같은 다양한 환경에 주로 배포 된이 회로 차단기는 실외 오버 헤드 라인에서 중요한 역할을합니다. ZW10-12F 회로 차단기는 하중 전류를 파괴 및 닫기, 과부하 전류에 응답하고 전력 시스템 내에서 단락 전류를 관리하기위한 정밀도로 설계된 ZW10-12F 회로 차단기는 전원 그리드를 전환하고 보호하기위한 중요한 구성 요소 역할을합니다. 강력한 디자인과 실외 호환성은 다양한 응용 프로그램에 적합하여 다양한 환경 조건에서 신뢰할 수있는 성능을 보장합니다. 실외 진공 회로 차단기의 벤치 마크를 재정의하는 최첨단 혁신을 위해 Lugao를 선택하십시오.

문의 보내기

제품 설명

Lugao는 11kV VK 유형 고전압 진공 회로 차단기 공급 업체입니다 .ZW10-12 실외 HV 진공 회로 차단기 (ZW10-12, ZW10-12F, ZW10-12G)는 12kV 및 3 상 AC 50Hz의 정격 전압을 위해 설계된 실외 전력 분배 장비입니다. 농촌 전력망, 도시 전력망, 철도, 광산, 항구 및 기타 전력 유통 시스템에서 응용 프로그램을 찾습니다. 실외 오버 헤드 라인을 위해 특별히 설계된이 제품은 전원 그리드의 보호 및 전환을 보장하면서 전원 시스템의 하중 전류 차단 및 닫기 및 닫기 및 단락 전류와 같은 작업을 효과적으로 처리합니다.

당사의 ZW10-12 야외 HV 진공 회로 차단기 (ZW10-12 、 ZW10-12F 、 ZW10-12G)는 내부적으로 특수한 반응 조치를 취하여 상자 내에서 최적의 절연을 보장합니다. 전송 방법에는 특허받은 기술이 통합되어있어 기계적 고장으로 인한 회로 차단기 성능 문제를 방지하기 위해 쉽게 설치 및 안정적인 작동을 제공합니다. 이 차단기는 오일이나 가스가 필요하지 않고 작동하여 작고 가벼운 설계를 초래합니다. CT 보호를 통해 큰 분로 전류를 수용하여 오염을 최소화하고 유지 보수가 필요하지 않습니다. 제어 모드는 전기 또는 매뉴얼 일 수 있으며 작동 및 유지 보수에 다양성이 있습니다.

요약하면, ZW10-12 야외 HV 진공 회로 차단기는 강력한 설계, 효율적인 성능 및 다양한 실외 전력 분배 시나리오에 대한 적응성으로 두드러집니다.

11kV VK 유형 고전압 진공 회로 차단기

설치 방법 : 사이드 마운트, 중간 장착

주변 공기 온도 : 상한 +40C, 하한 -30C; ;

고도 : ≤2000m (고도를 늘려야하는 경우 정격 단열재 레벨을 그에 따라 증가시켜야합니다);

풍압 : 700pa (34m/s의 풍속에 해당) 이하;

진폭 : 지진 강도 8도;

오염 수준 : 클래스 I;

최대 일일 온도 차이 : 25C 이하.

11kV VK 유형 고전압 진공 회로 차단기 사양

모델		ZW10-12 2 ZW10-12F 、 ZW10-12G

숫자	매개 변수		단위	값
1	정격 전압		KV	12
2	정격 전류		A	630
3	정격 주파수		HZ	50
4	전력 주파수 견해 전압		KV	42/48
5	Lightning impulse voltage (peak value)		KV	75/85
6	정격 단락 차단 전류		그만큼	16	20	25
7	정격 단락 제작 전류 (피크 값)		그만큼	40	50	50
8	단시간 견해 전류 등급		그만큼	16	20	25
9	정격 피크 견해 전류		그만큼	40	50	50
10	정격 단락 기간		S	4
일	공칭 작동 순서			포인트 -0.3s-combed points-180s-combed points
12	정격 단락 전류 중단 시간		2 차	30
13	기계적 수명		2 차	10000
14	움직이는 접촉은 축적 된 두께의 마모를 허용합니다		mm	3
15	CT 유형 스프링 작동 메커니즘을 갖춘 정격 작동 전압	닫는 코일	V	DC 또는 AC 220V
		오프닝 코일
16	과전류 트립 코일의 정격 작업 전류		A	5
17	무게		kg	150
