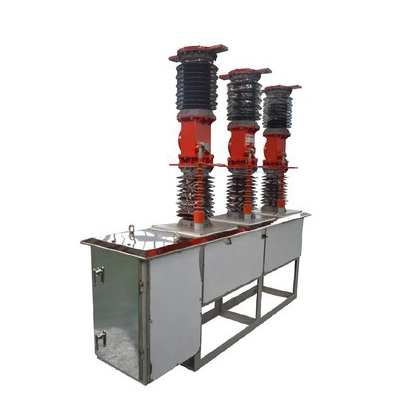

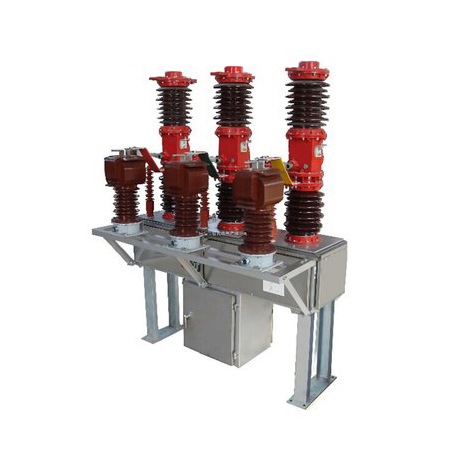

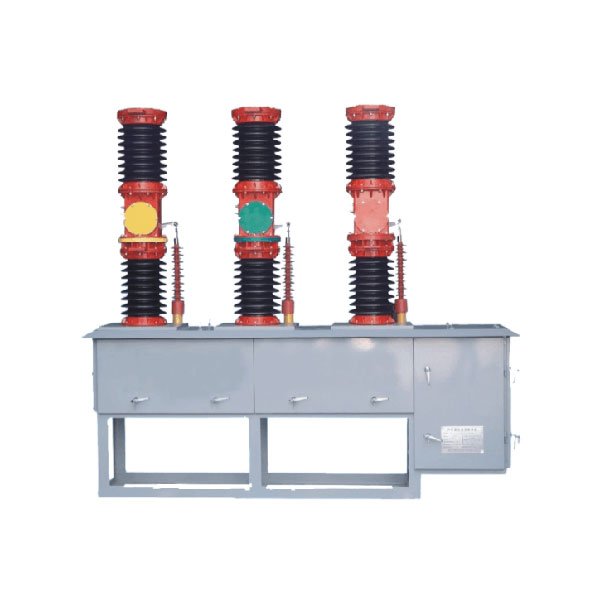

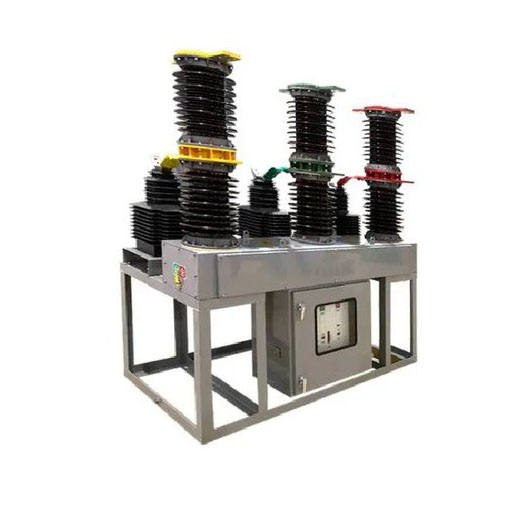

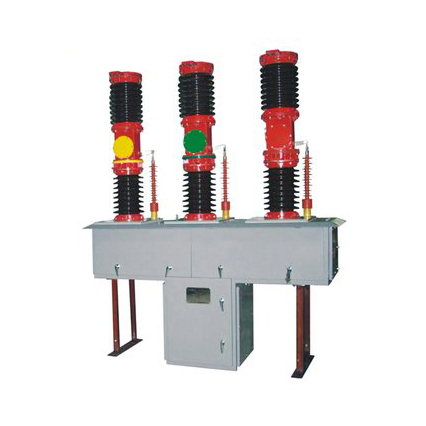

Liugao는 정격 전압이 40.5kV인 3상 AC 50/60Hz 시스템용으로 설계된 예시적인 전기 장치인 단로기가 있는 66KV 실외 진공 회로 차단기를 선보이며 유명한 실내 진공 회로 차단기 제조업체임을 자랑스럽게 생각합니다. 스프링 작동장치 또는 전자기 작동장치가 장착된 이 실외 장비는 전기식 개폐를 정밀하게 제어합니다. 또한 수동 작동의 유연성을 제공하므로 전기 제어 없이 수동으로 보관하고 작동할 수 있습니다. 국제전기기술위원회(International Electrotechnical Commission)가 제정한 IEC62271-100 "AC 고전압 회로 차단기" 및 IEC-56 "고전압 AC 회로 차단기"를 포함한 국제 표준을 준수하도록 설계된 이 회로 차단기는 높은 수준의 안전 및 성능에 대한 엄격한 요구 사항을 능가합니다. 전압 회로 차단 애플리케이션. 실외 진공 회로 차단기의 벤치마크를 재정의하고 비교할 수 없는 안전성, 정밀도 및 신뢰성을 보장하는 최첨단 솔루션을 제공하는 LiuGao를 신뢰하십시오.
Liugao는 단로기가 있는 66KV 실외 진공 회로 차단기 공급업체입니다. ZW7-40.5 유형 진공 회로 차단기는 실외 36kV 송전 시스템 제어 및 보호에 주로 사용되며 정상 작동 시 도시 및 농촌 배전 네트워크와 산업 및 광업 기업에도 적용됩니다. 단락 보호 목적. 절연체 기둥 제품 유형의 전체 구조; 꽃병에 진공 차단기 유형을 내장하고 다음 기둥 꽃병에는 도자기 꽃병을 내장했습니다. 빈번한 작업 장소. 그리고 우수한 밀봉, 노화 방지, 고압, 연소 없음, 폭발 없음, 긴 수명, 편리한 설치 및 유지 관리 기능을 갖추고 있습니다.
1 주위 온도: -40℃~+40℃;
2 고도: ≤1000m;
3 최대 풍속은 10km/h, 정격 수준(132/230kv)의 최소 풍속은 3.2km/h입니다.
4 지진 강도: ≤8 수준;
5 최소 공칭 연면 거리: 31mm/kV;
6 대기 오염 등급: 클래스 IV.
ZW7-40.5 실외 고전압 진공 회로 차단기는 주로 통합 극, 변류기, 작동 메커니즘 및 상자로 구성됩니다. 이 유형의 차단기는 소형화 설계되었으며 쉘은 고품질 강철 상자로 만들어졌습니다. 변류기는 사용자 요구에 따라 선택할 수 있습니다. ZW7-40.5 실외 고전압 진공 회로 차단기와 일치하는 지능형 제어 조합. 스위치 개폐 작업은 로컬에서 실현할 수 있으며 통신 인터페이스를 통해 원격으로 작동할 수도 있습니다. 회로 차단기의 기타 정보도 제어 센터로 전송될 수 있으며 통신 채널은 케이블, 광섬유, GPRS/CDMA, GSM 등을 선택할 수 있습니다.
아니요. | 안건 | 단위 | 매개변수 | ||
1 | 정격전압 | 케이 V | 40.5 | ||
2 | 정격 | 1min 전원 주파수 | 마른 | 95 | |
단열재 | 내전압 | 젖은 | 80 | ||
수준 | 낙뢰 충격 내전압(피크) | 185 | |||
3 | 정격 전류 | A | 1250、1600、2000 | ||
4 | 정격단락차단전류 | 카 | 20, 25, 31.5 | ||
5 | 정격 작동 순서 | O-0.3s -CO- 180s-CO | |||
6 | 정격단락차단전류 차단시간 | 타임스 | 12 | ||
7 | 정격 단락 전류(피크) 폐쇄 | 카 | 50、63、80 | ||
8 | 정격 최고봉 반항 현재 t | ||||
9 | 정격 단시간 내전류 | 카 | 20, 25, 31.5 | ||
10 | 정격 단락 기간 | S | 4 | ||
11 | 평균 개방 속도 | 밀리미터/초 | 1.5±0.2 | ||
12 | 평균 닫힘 속도 | 0.7±0.2 | |||
13 | 연락 종료 반송 기간 | s | ≤2 | ||
14 | 3상 폐쇄 및 개방 동시성 | ≤2 | |||
15 | 영업 시간 | ≤150 | |||
16 | 폐관시간 | ≤60 | |||
17 | 메커니즘 수명 | 타임스 | 10000 | ||
18 | 정격 작동 전압 및 보조 루프 정격 전압 | V | DC220、1 10、24 | ||
AC220、110、24 | |||||
19 | 위상 루프 DC 저항(변류기 없음) | 유Ω | 100 | ||
20 | 허용되는 누적 마모 - 동적 및 정적 접촉의 두께 | mm | 3 |
