12KV 실내 스마트 패널보드 진공 회로 차단기

LiuGao는 전용 실내 진공 회로 차단기 제조업체로서 업계를 자랑스럽게 선도하고 있습니다. 당사의 주력 제품인 12KV 실내 스마트 패널 보드 진공 회로 차단기는 주파수 50Hz 및 정격 전압을 갖춘 AC 3상 전력 시스템의 실내 사용을 위해 특별히 설계되었습니다. 견고한 설계 외에도 이 차단기의 주요 기능은 전기 시스템 내의 보호 및 제어 장치로서 탁월한 성능을 발휘하는 것입니다. 실내 진공 회로 차단기의 신뢰성과 성능을 재정의하는 최첨단 솔루션을 위해 LiuGao를 선택하십시오.

문의 보내기

제품 설명

Liugao는 선도적인 220KV SF6 헤비듀티 고전압 회로 차단기 공급업체로서 당당히 자리매김하고 있습니다. 이 진공 회로 차단기는 정격 작동 전류 또는 다중 단락 차단 전류가 발생하기 쉬운 위치에서 빈번한 작동이 필요한 응용 분야를 위해 특별히 제작되었습니다. 최첨단 기술과 견고한 설계를 통해 Liugao는 고전압 회로 차단기에서 탁월한 신뢰성과 성능을 보장합니다. 고강도 고전압 애플리케이션의 표준을 재정의하는 획기적인 솔루션을 위해 Liugao를 선택하십시오. 진공 회로 차단기의 고유한 장점으로 인해 안정적이고 빈번한 스위칭 작업이 요구되는 시나리오에 특히 적합합니다.

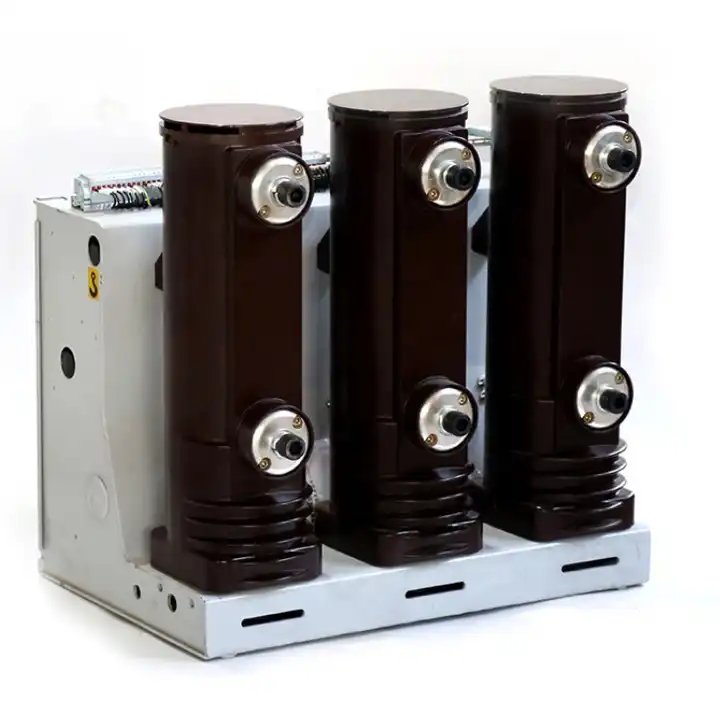

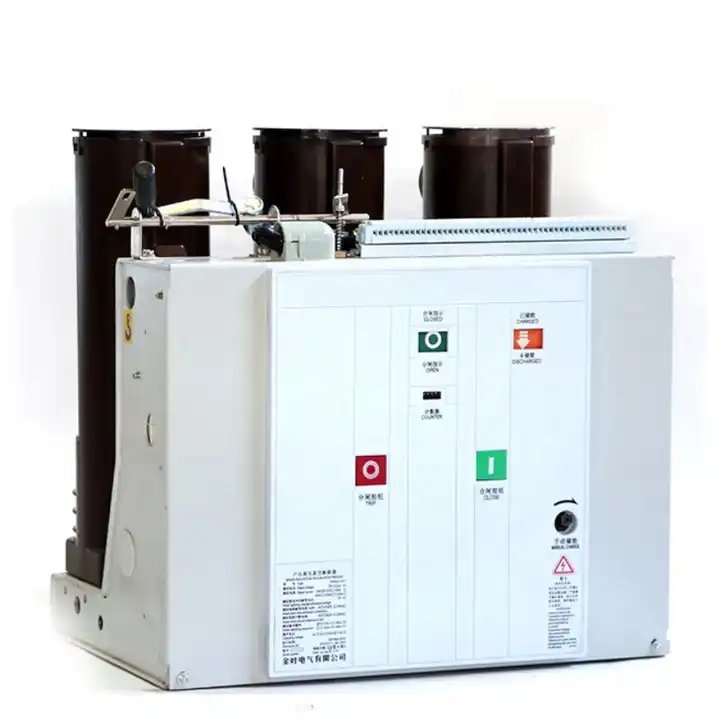

측면 장착 설계를 갖춘 VS1-12 진공 회로 차단기는 실내 고전압 애플리케이션의 특정 요구 사항을 충족하도록 설계되었습니다. 견고한 구조와 우수한 성능 특성으로 인해 12kV에서 작동하는 전기 시스템의 보호 및 제어를 보장하는 신뢰할 수 있는 선택입니다.

12KV 실내 스마트 패널판 진공 회로 차단기 작동 환경

주위 온도:-10℃-+40℃

상대습도: 하루 평균 습도는 95%를 넘지 않아야 합니다. 한 달 평균 습도는 90%를 넘지 않아야 합니다.

지진 강도: 8도를 초과하지 마십시오.

포화 증기압 하루 평균 압력은 2.2kPa를 넘지 않아야 합니다. 한 달의 평균 압력은 더 이상 없어야합니다

1.8Kpa보다;

해발 높이: ≤1000m(특별 요구 사항 제외)

화재, 폭발, 심각한 오물이 없는 장소에 설치해야 합니다.

12KV 실내 스마트 패널판 진공 회로 차단기 특성

1.이 VCB 시리즈는 합리적이고 아름답고 컴팩트한 배열로 작동 메커니즘과 VCB 본체를 위한 통합 설계로 사용됩니다.

2.이 VCB 시리즈는 다양한 날씨로 인한 충격에 대비한 수직 단열 하우스를 채택하여 외부 요인에 의한 VIS 손상을 효과적으로 방지할 수 있습니다.

3. 고정형과 인출형의 두 가지 설치 장치는 서로 다른 개폐 장치에 대한 서로 다른 요구 사항을 충족할 수 있습니다.

12KV 실내 스마트 패널보드 진공 회로 차단기 사양

아니요.	안건		단위	매개변수
1	정격전압		케이 V	12
2	정격 전류		A	630~1250	1250	1250
3	정격단락차단전류		카	20	25	31.5
4	정격 단락 결로 전류		카	50	63	80
5	정격 피크 내전류		카	50	63	80
6	4S 정격 단락 내전류		카	20	25	31.5
7	정격	1min 상용주파 전압	케이 V	42(골절 48)
	절연 수준	낙뢰 충격 내전압(피크)		75(골절 65)
8	정격 작동 순서			O- 0.3S-CO-180S-CO
9	메커니즘 수명		타임스	10000
10	정격단락차단전류 개방시간		타임스	50
11	정격운전자폐쇄전압(DC)		V	AC/DC 220,110
12	정격운전자개방전압(DC)		V	AC/DC 220,110
13	개방 접점 간 여유 공간		mm	11 ± 1
14	초과 이동(접촉 스프링 압축 정도)		mm	3.5±0.5
15	3상 포인트, 바운스 시간 종료		ms	≤2
16	연락 종료 반송 시간		ms	≤2
17	평균 개방 속도		밀리미터/초	1.1±0.2
18	평균 닫힘 속도		밀리미터/초	0.6±0.2
19	열리는	가장 높은 작동 전압	s	≤0.05
	시간	최저 작동 전압		≤0.08
20	폐관시간		s	0.1
21	동적 및 정적 접촉으로 누적 두께 착용 가능		mm	3
