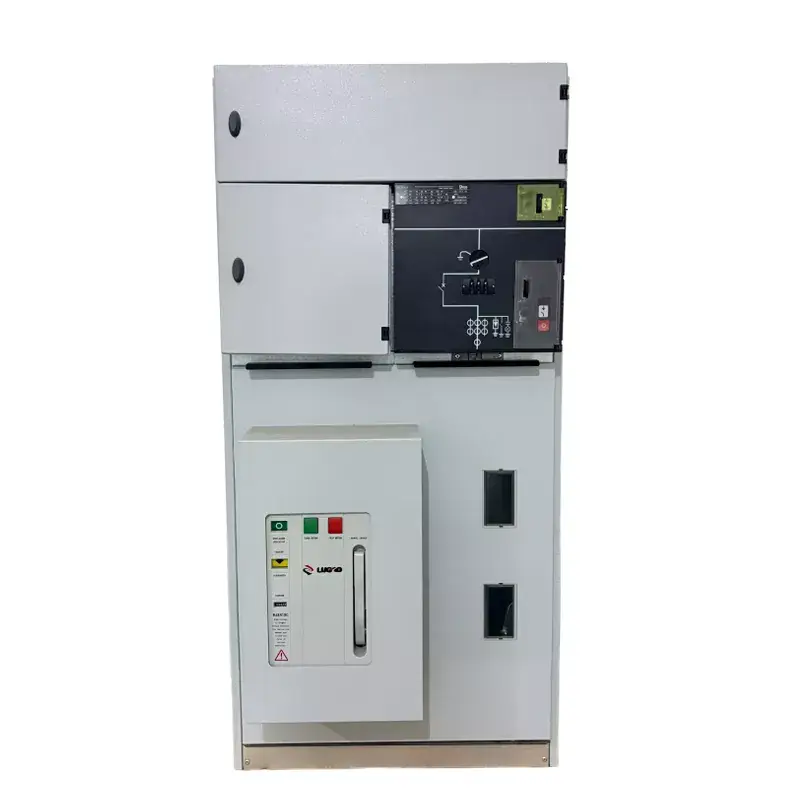

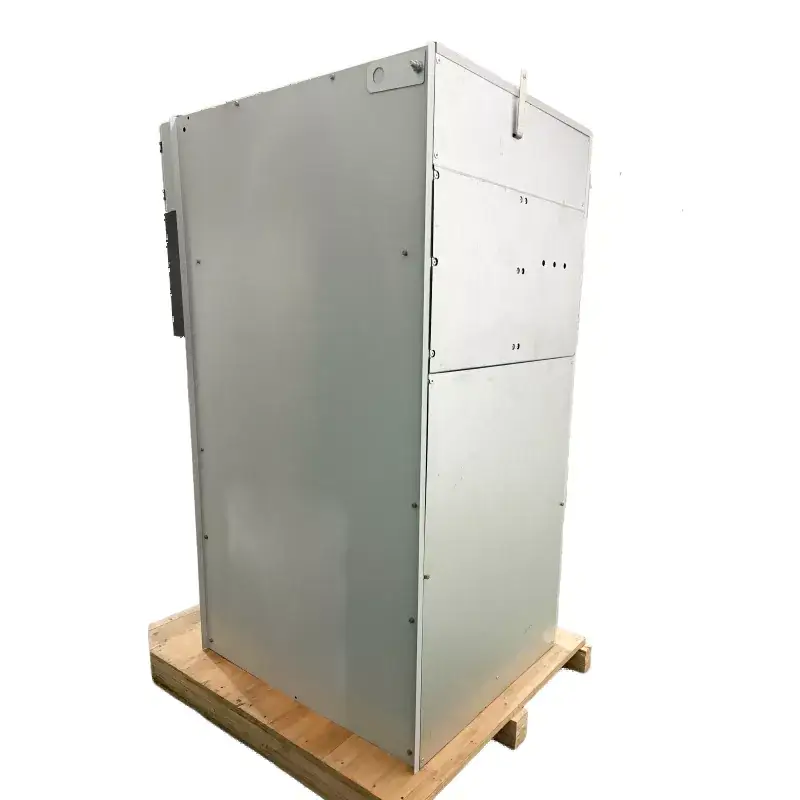

SM6 실내 가스 절연 링 메인 유닛 개폐 장치 패널(VCB 포함)

LGSM6 실내 가스 절연 링 메인 유닛 배전반(VCB 포함)은 공기를 절연 매체로 사용하는 링 메인 유닛이며 고성능 진공 회로 차단기(VCB)가 장착되어 있습니다. 정격 전압은 10kV, 12kV 및 24kV를 포괄합니다. 공기를 절연 매체로 사용하기 때문에 가스 모니터링이나 회수 처리가 필요하지 않습니다. 산업 및 광업 기업, 주거용 배전, 풍력 및 태양광 배전실과 같은 다양한 시나리오에서 널리 사용됩니다. 연간 판매량은 3,000대를 초과하며 빠른 배송을 보장하기 위해 주류 솔루션을 재고로 보유하고 있습니다.

문의 보내기

제품 설명

VCB가 포함된 LGSM6 실내 가스 절연 링 메인 유닛 개폐 장치 패널은 SF6 가스를 주요 절연 매체로 사용하는 완전 밀폐형 링 메인 유닛입니다. 핵심 기능은 밀봉된 가스 챔버 내에 진공 회로 차단기(VCB)를 통합하는 것입니다. 이는 소형 크기 및 유지보수가 필요 없는 가스절연 개폐장치의 장점을 유지하면서도 높은 차단 용량과 진공 차단기의 빈번한 작동에 대한 적합성을 보유합니다. 따라서 산업 및 광업 기업, 주거용 배전, 풍력 및 태양광 발전, 다양한 변전소의 애플리케이션에 매우 적합합니다. 전문 GIS RMU 제조업체인 Lugao의 스위치기어 솔루션은 IEC, ISO 및 CE와 같은 국제 표준을 완벽하게 준수하여 다양한 배전 시나리오에서 글로벌 인지도와 안정적인 작동을 보장합니다.

주요 기술적인 매개변수

아니요.	목		단위	매개변수
1	정격전압		kV	12	24	36	40.5
2	정격전류		A	630/1250
3	정격 주파수		헤르츠	50/60
4	1분 상용주파 내전압	총 가치	kV	42	55	80	95
		중단점		48	65	95	110
5	번개 충격 내전압	총 가치	kV	75	125/150	170	95
		중단점		85	150/160	185	215
6	정격 단시간 전류	주회로	카	25/2초
		접지 회로		25/2초
7	정격 피크 내전류		카	63			50
8	정격 전송 전류		A	1300~1700
9	정격 부하 투입 차단 전류		A	630
10	정격 케이블 충전 차단 전류		A	50/10
11	무부하 변압기 차단 전류		A	20
12	케이블 충전 지락 차단 전류		A	100			80
13	정격 단락 차단 전류		카	20
14	정격 단락 결로 전류		카	63			50
15	보호 등급			IP3X
16	부하 스위치 수명		시간	5000
17	접지 스위치 수명		시간	5000
