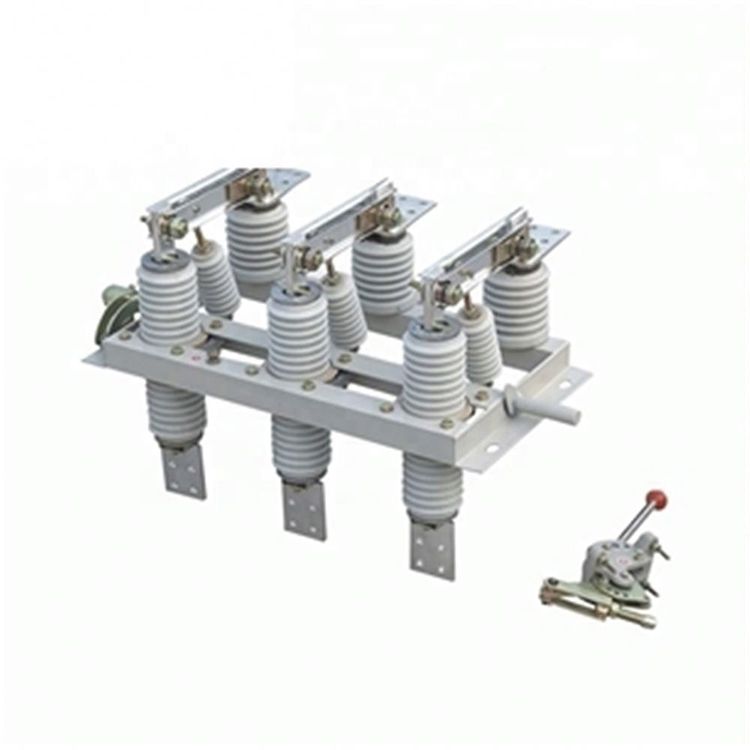

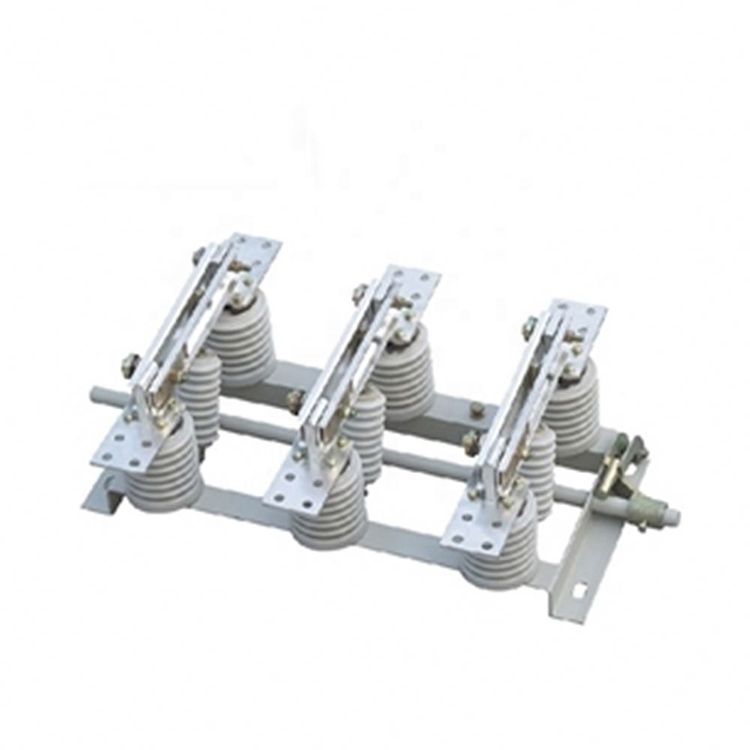

10KV 실내 고전압 전기 절연 스위치의 선두 제조업체인 Lugao는 유형 400, 630, 1000 및 1250을 포함하는 GN19-12 계열을 출시했습니다. 이러한 분리 스위치의 전도성 부분은 두 개의 기둥 절연체를 통해 베이스에 단단히 고정됩니다. 각 상(GN19-12C/400, 630, 1000, 1250 유형에는 기둥 절연체 1개와 도자기 케이싱 절연체 1개가 있습니다). 3상은 병렬로 설치되며 전도성 부분은 접점 나이프와 접점 홀더(또는 전도성 막대)의 정적 접점으로 구성됩니다. 각 상의 접촉 나이프는 스핀들 베이스에 설치된 타이 절연체의 중앙에 연결됩니다. 스핀들은 핸들을 통해 커넥팅 로드(사용자가 제공)와 CS6-1 유형 이동 메커니즘에 연결됩니다.

연결 접점 나이프는 두 개의 슬롯형 구리판으로 독창적으로 제작되어 열 방출과 기계적 강도를 모두 향상시킵니다. 이러한 설계는 접촉칼날의 방열면적을 늘려 바닥온도를 낮출 뿐만 아니라 기계적 강도를 높여 스위치의 동적 안정성을 향상시킨다. 접촉나이프의 한쪽 끝을 볼트(Shaw의 car)를 이용하여 접촉블록(또는 전도성 막대)에 부착한다. GN19-12/1000, 1250의 경우 자기 잠금 플레이트가 접촉 영역에 통합되어 큰 단락 전류 동안 두 개의 홈 접촉 나이프 사이의 인력을 강화합니다. GN19-12/400, 630 차단 스위치는 전류 제한이 작아서 자기 잠금 플레이트가 필요하지 않습니다. 고전압 전기 절연 스위치의 신뢰할 수 있는 최첨단 솔루션을 원하시면 Lugao를 믿으십시오.

운영 환경

1 주변 온도: 상한: +40°C; 하한: -15°C;

2 고도는 1000m를 초과하지 않습니다.

3 상대 습도의 경우 일일 평균은 95% 이하, 월 평균은 90% 이하입니다.

4 지진 강도는 8도를 초과하지 않습니다.

5 화재, 폭발 위험, 화학적 부식, 심한 진동이 없는 장소에 설치하십시오.

6 설치 장소에는 인화성 물질, 폭발 위험, 화학적 부식 및 부식 위험이 없는 곳이어야 합니다.
