24KV 실내형 차단 스위치

LuGao는 24KV 실내형 차단 스위치 전문 제조업체로서 자부심을 갖고 있습니다. GN19-12(C) 실내 고전압 차단 스위치는 AC 50/60Hz, 정격 전압 12kV에서 작동하는 전력 시스템용으로 세심하게 제작되었습니다. 이 설계에는 CS6-1 수동 작동 메커니즘이 통합되어 무부하 조건에서 회로를 차단하고 만드는 특정 목적을 수행합니다. 오염 유형, 고고도 유형 및 전력 표시 유형과 같은 추가 변형을 통해 이 스위치는 다양한 환경 및 작동 요구 사항을 충족하도록 맞춤화되어 다양한 설정에서 최적의 성능과 적응성을 보장합니다.

문의 보내기

제품 설명

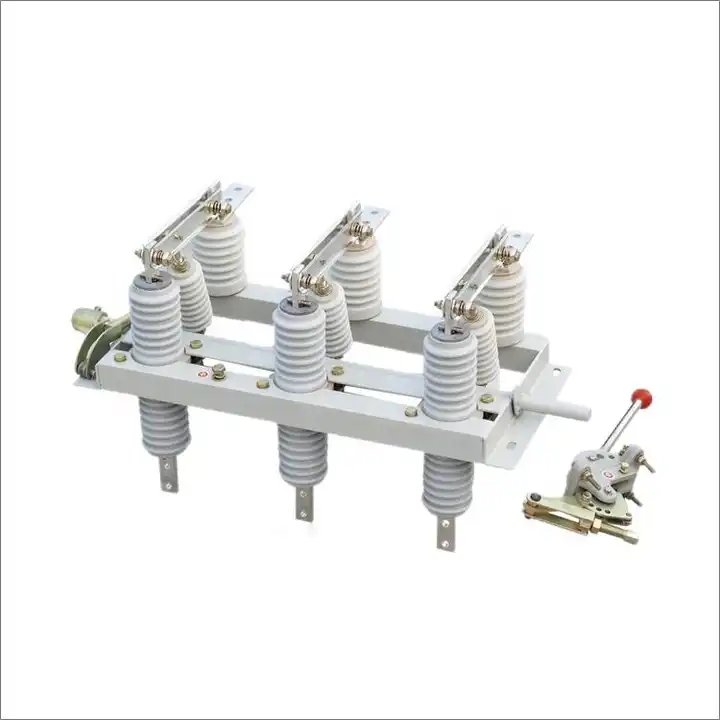

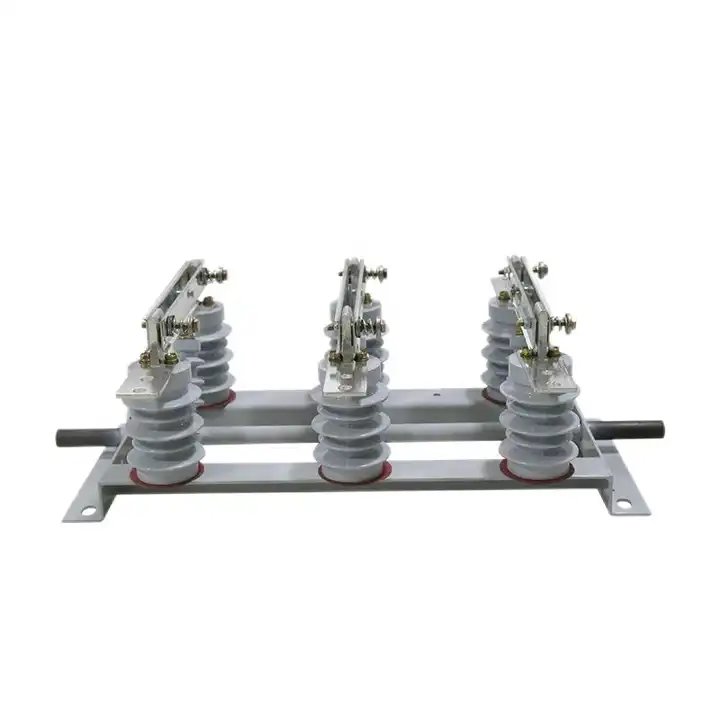

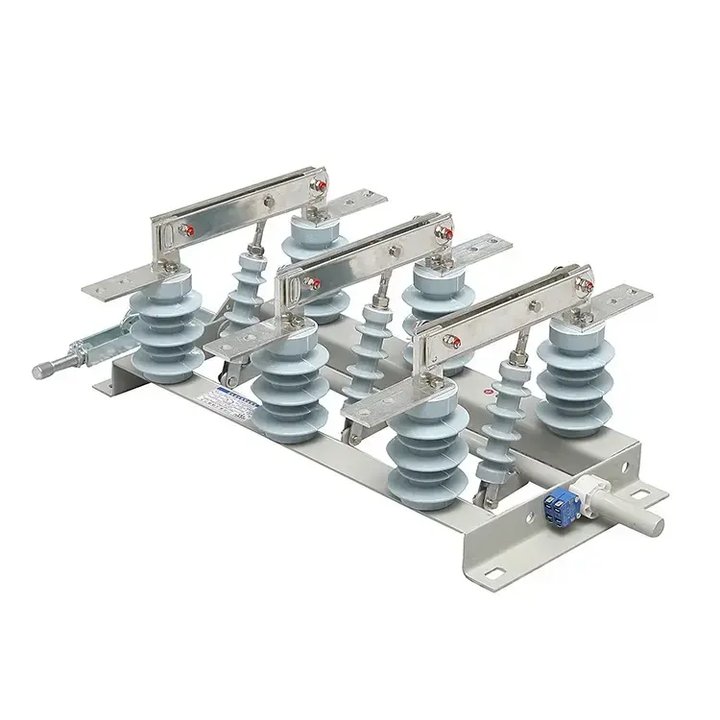

Lugao는 24KV 실내형 차단 스위치 공급업체입니다. GN19-12/400, 630, 1000, 1250형 실내 차단 스위치는 각 위상마다 두 개의 기둥 절연체로 베이스에 고정된 전도성 부분을 갖추고 있습니다. (GN19-12C/400, 630, 1000, 1250형은 기둥 절연체 1개와 도자기 케이싱 절연체 1개가 있습니다.) 3상이 병렬로 배열되어 있으며, 전도성 부분은 접점 나이프와 접점 홀더(또는 전도성 막대)의 정적 접점으로 구성됩니다. . 접촉 나이프의 각 단계는 타이 절연체의 중앙에 연결되고 타이 절연체는 스핀들 베이스에 설치됩니다. 스핀들은 핸들을 통해 커넥팅 로드(사용자가 제공)와 CS6-1 유형의 이동 메커니즘에 연결됩니다.

연결 접점 나이프는 두 개의 슬롯형 구리판으로 구성되어 열 방출 영역과 기계적 강도를 모두 향상시킵니다. 이 설계는 바닥 온도를 낮추고 실내 차단 스위치의 동적 안정성을 향상시킵니다. 접촉칼의 한쪽 끝을 볼트(쇼의 차)를 이용하여 접촉블록(또는 전도성 막대)에 고정한다. GN19-12/1000, 1250에는 큰 단락 전류 동안 두 개의 홈 접촉 나이프 사이의 인력을 향상시키는 역할을 하는 자기 잠금 플레이트가 설치되어 있습니다. GN19-12/400, 630 실내 분리 스위치는 전류 제한이 작으므로 자기 잠금 플레이트가 필요하지 않습니다.

24KV 실내형 차단 스위치 작동 환경

주변 온도: -25°C ~ +40°C;

고도: ≤1000m;

상대 습도: 일일 평균 ≤95%, 월간 평균 ≤90%;

지진 강도: ≤8 수준;

설치 장소: 화재, 폭발 위험, 심각한 불결함, 화학적 부식 또는 심한 진동이 없습니다.

24KV 실내형 차단 스위치 제품 특징

유형	정격전압(kV)	정격전류(A)	4s 열 안정성 전류(kA)	동적 안정성 전류(kA)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31.5		1000	31.5	80
GN19-12/1250-31.5		1250	31.5	80
GN19-12C/400-12.5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31.5		1000	31.5	80
GN19-12C/1250-31.5		1250	31.5	80
