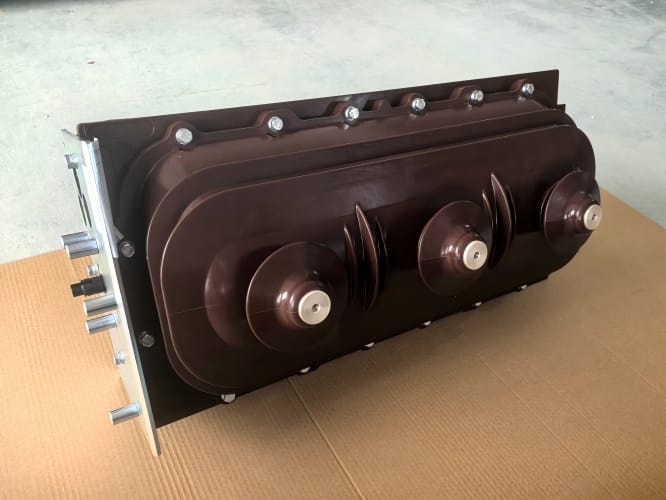

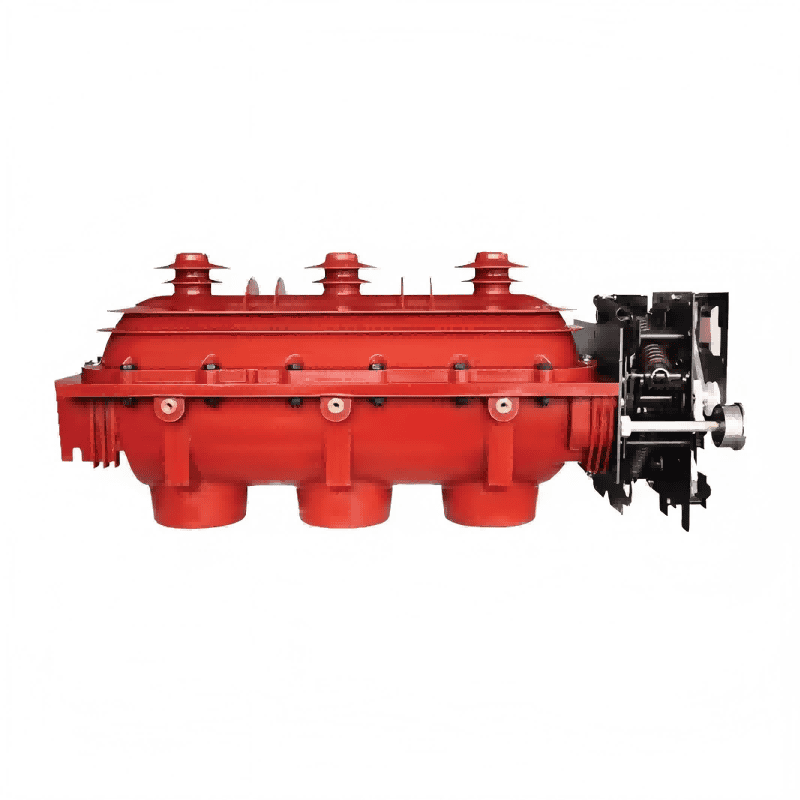

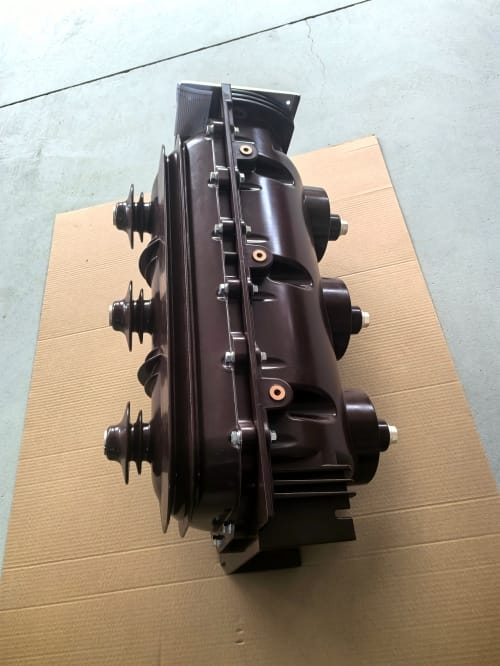

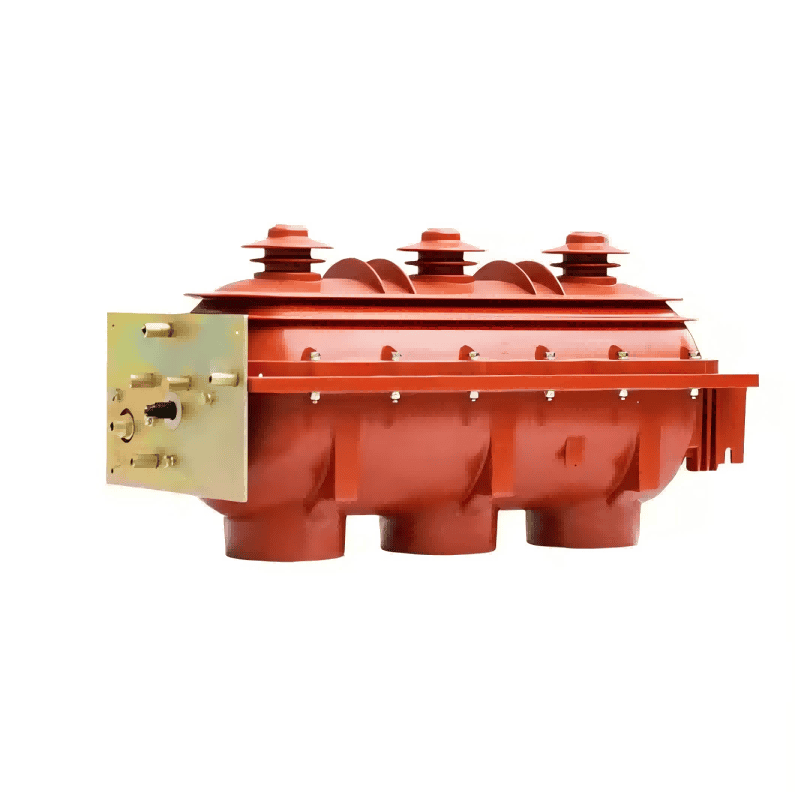

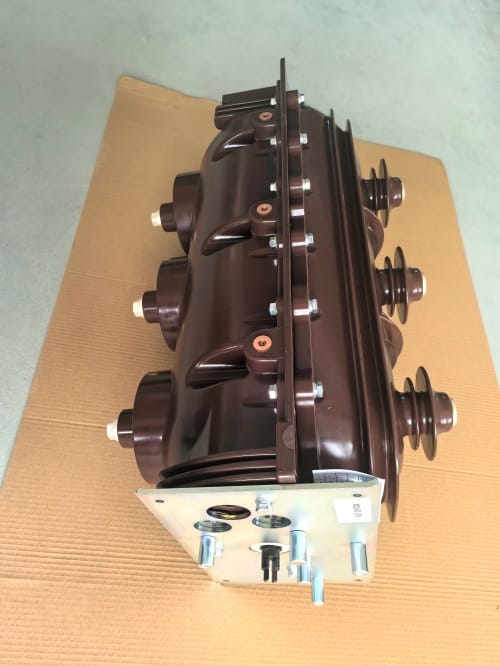

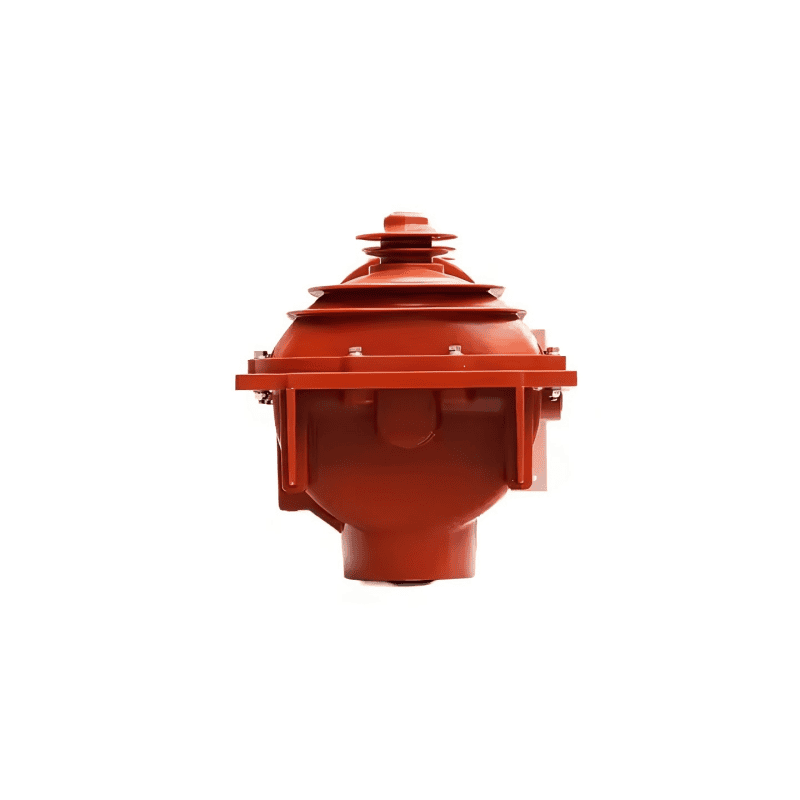

LGFLN36-24 24kV 630A 고전압 SF6 부하 스위치

LUGAO의 LGFLN36-24 부하 스위치는 전력 시스템을 보호하는 데 필수적인 장치로, 오류 발생 시 적시에 대응하고 보호할 수 있습니다. 부하 스위치는 현대 전력 시스템에서 널리 사용됩니다. LUGAO는 전문 조립 라인에서 이러한 장치를 제조하여 월간 생산이 전 세계 고객의 요구를 충족하도록 보장합니다.

모델:LGFLN36-24

문의 보내기

제품 설명

LUGAO SF6 부하 스위치의 핵심은 SF6 가스의 우수한 절연성과 소호 특성에 있습니다. SF6 가스는 고전압 하에서 절연 능력이 매우 높습니다. 이는 더 작은 브레이크 거리와 더 컴팩트한 전체 장치 구조를 가능하게 합니다. 스위치가 전류를 차단하면 이동 접점과 고정 접점 사이에 아크가 생성됩니다. SF6 가스는 아크의 고온에서 분해되어 저불소 화합물을 생성합니다. 이 화합물은 전기 음성도가 강하고 자유 전자를 빠르게 흡수하여 음이온을 형성할 수 있습니다. 음이온의 이동 속도는 매우 느리기 때문에 아크 에너지를 흡수하는 데 매우 효율적이며, 전류가 0을 넘을 때 아크를 빠르게 소멸시키고 유전 강도를 빠르게 회복시킵니다. 작동 메커니즘은 일반적으로 전기 또는 수동으로 작동할 수 있는 스프링 에너지 저장 메커니즘을 사용하여 빠르고 안정적인 개폐 작업을 보장합니다.

장점 및 특징

높은 안전성: 완전 밀봉 및 절연 구조로 접점이 밀봉된 가스실에 수용되어 감전 위험이 완전히 제거됩니다. 3스테이션 설계는 안정적인 접지를 제공하고 안전한 유지 관리를 보장합니다. SF6 가스는 무독성, 불연성이므로 장비의 안전한 작동을 보장합니다.

높은 신뢰성 및 유지 관리가 필요 없음: SF6 가스의 우수한 아크 소화 특성은 접점 마모를 최소화하고 전기 수명을 연장합니다. 밀폐형 구조는 외부 환경 영향으로부터 내부 구성 요소를 보호하므로 열악한 환경에 적합합니다.

컴팩트한 구조 및 공간 절약: SF6의 높은 절연 특성으로 인해 이 장치는 동일한 전압 레벨의 공기 절연 개폐 장치보다 훨씬 작으므로 실내 배전반 및 박스형 변전소와 같이 공간이 제한된 위치에 이상적입니다.

환경 친화적이고 저소음: 작동 중에는 밀봉된 가스실 내에서 아크가 소멸되어 폭발음이 발생하지 않고 작동 메커니즘이 약간만 움직여 소음 수준이 매우 낮습니다.

기술적인 매개변수

정격 전압: kV		24
정격 전류: A		630
정격 주파수:Hz		60
정격 단락 차단 전류: kA		/
정격단락투입전류(피크): kA		/
정격 단락 전류 지속 시간: s		1
정격 단시간 내전류(주회로): kA		20
정격 피크 내전류(주회로): kA		50
정격 단시간 내전류(접지 회로): kA		17.3
정격 피크 내전류(접지 회로): kA		43.3
정격 단시간 상용주파 내전압	건조 시험 kV	65
	습식 테스트 kV	/
정격 번개 충격 내전압	건조 시험 kV	125
	습식 테스트 kV	/
정격 단시간 상용주파 내전압(개방 회로)	건조 시험 kV	79
	습식 테스트 kV	/
정격 낙뢰 충격 내전압(개방 회로)	건조 시험 kV	145
	습식 테스트 kV	/
기계적 수명: 회		3000
회로 저항: μΩ		≤80
정격 작동 전압: V/DC		220
닫힘 속도/열림 거리: m/s		≧3
폐점 시간/개점 시간: ms		/
극 대 극 비동기/극 대 극 비동기: ms		≤5
