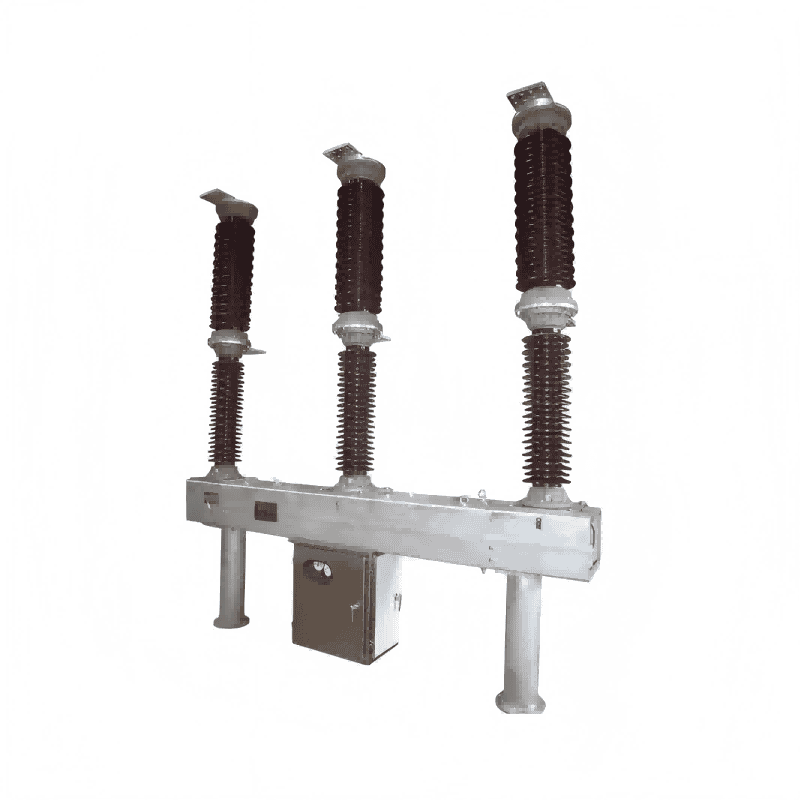

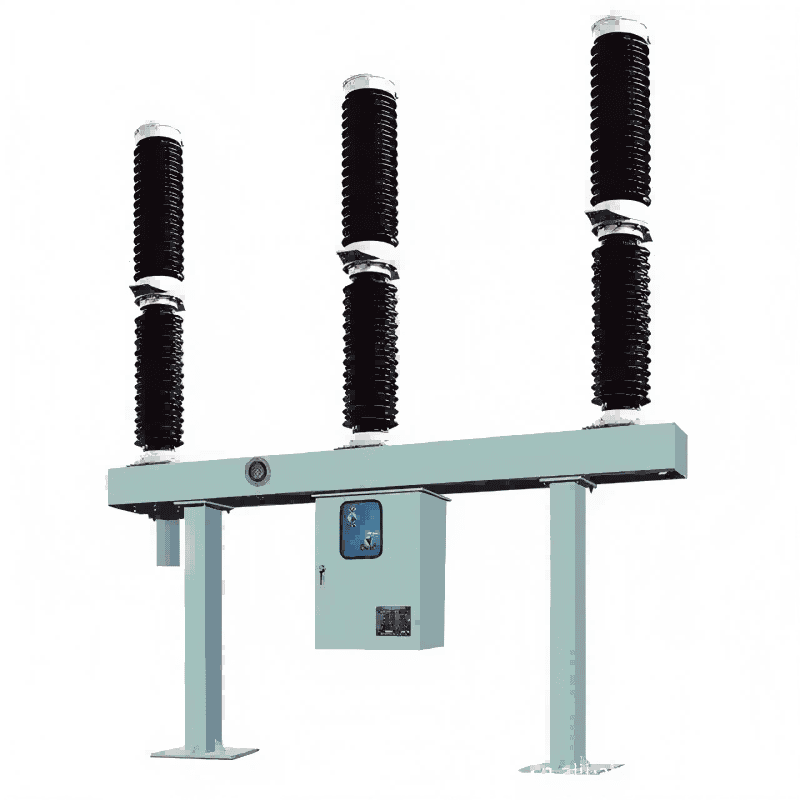

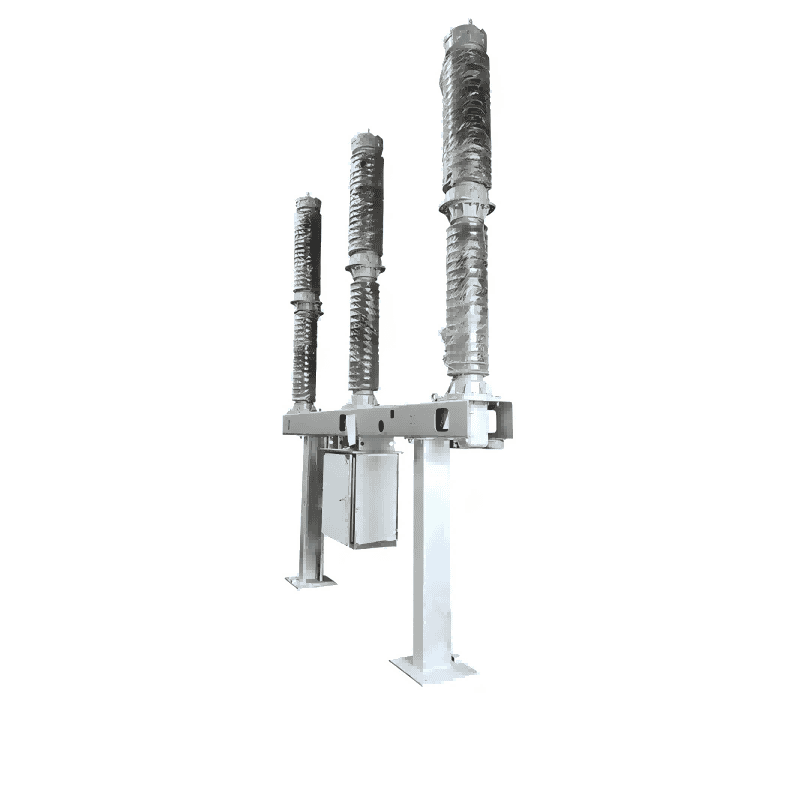

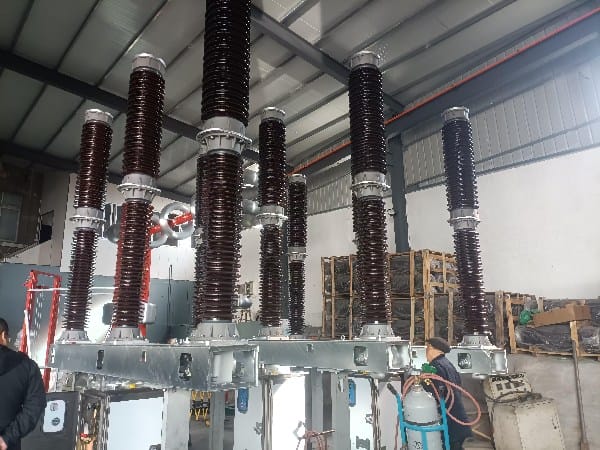

고전압 3 극 220kV 330kV SF6 가스 회로 차단기

Lugao Power Co., Ltd. 고전압 SF6 가스 회로 차단기를 생산하기위한 전문 워크샵이 있습니다. 설계 기술은 업계 최고의입니다. LW 시리즈 SF6 회로 차단기는 단일 압력 아크 소화 챔버 및 자체 향상 아크 소화 기술을 사용하여 황 6 헥사 플루오 라이드 가스를 절연 및 아크-잉글 링 매체로 사용합니다. 별도의 아크 소화 챔버는 개방 공정 동안 공기 흐름을 생성하여 아크를 냉각시키고 전류를 방해합니다.

문의 보내기

제품 설명

제품 소개

LW 시리즈 자체 향상 SF6 회로 차단기는 정격 전류, 결함 전류 또는 스위치 라인, 보호, 제어 및 운영 전력 전송 및 유통 시스템을 열거 또는 차단하는 데 사용되는 3 극/단일 극 AC 50Hz/60Hz 실외 전력 전송 및 변환 장비입니다. 그들은 오프닝, 셧다운 및 빠른 자동 재 클레싱 작업을 수행 할 수 있습니다. 정격 전압의 범위는 45kV ~ 330kV이며 핵심 시스템은 도자기 부싱, 아크 소화 장치, 유압/스프링 작동 메커니즘 및 지능형 밀도 컨트롤러로 구성됩니다. 독립 아크 소화 챔버는 개방 공정 동안 압축 공기 흐름을 생성하여 아크를 효율적으로 냉각시키고 전류를 방해합니다. 완전히 밀폐 된 가스 순환 설계는 다양한 환경에서 안정적인 작동을 보장합니다. 간단한 구조, 쉽고 빠른 유지 보수, 저전력 소비, 낮은 운영 에너지 요구 사항, 높은 신뢰성, 쉬운 설치 및 저음이 특징입니다.

사양

유형	야외, 도자기 부싱
빈도	50Hz/60Hz
시스템 작동 전압	132kV
정격 전압	145kv/220kv/330kv
작동 순서	O-0.3S-CO-3MIN-CO
트립 코일이 없습니다	2
코일을 닫지 않습니다	1
aux. contacts :	10no, 10nc
담금질 매체	SF6
위상 당 휴식 수	1
완전히 충전 된 위치로 완전히 배출 된 스프링 형태를 충전하기 위해 모터가 취한 시간	<30SC
작동 메커니즘의 유형	봄 충전
정격 전력 주파수 견딜 수위 전압 (1000m 미만)	325kV
등급의 번개 충동 견실 전압 (1000m 미만의 고도에서)	750kV
작동 메커니즘	단일 극, 3 극
크리프 시대 거리	31mm/kv
정격 인터럽트 전류	31.5ka/3sec
정상 전류 등급	3150a
순환 단락 제작 전류	80ka 피크
