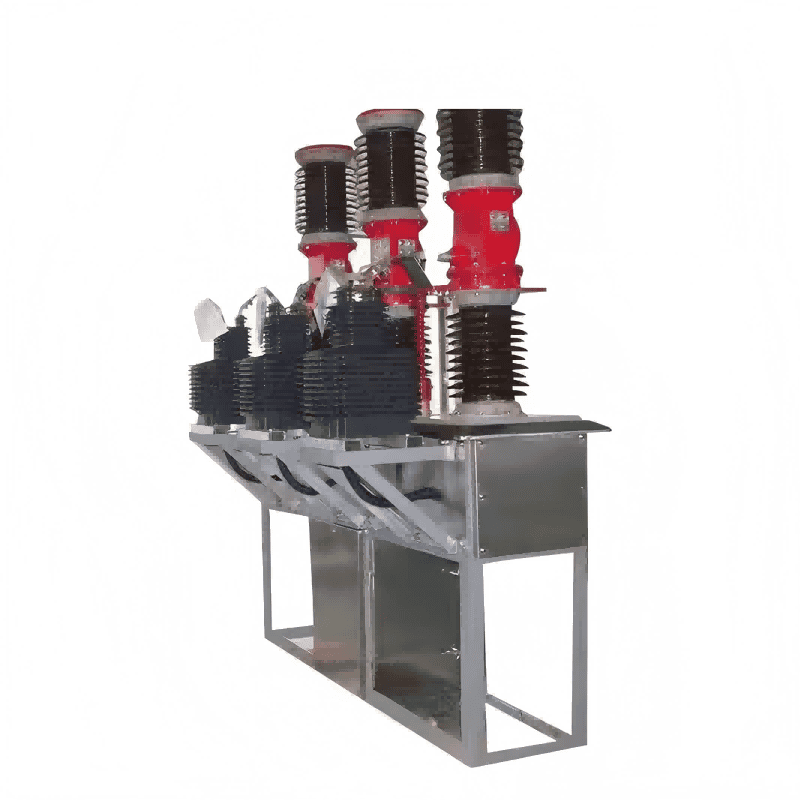

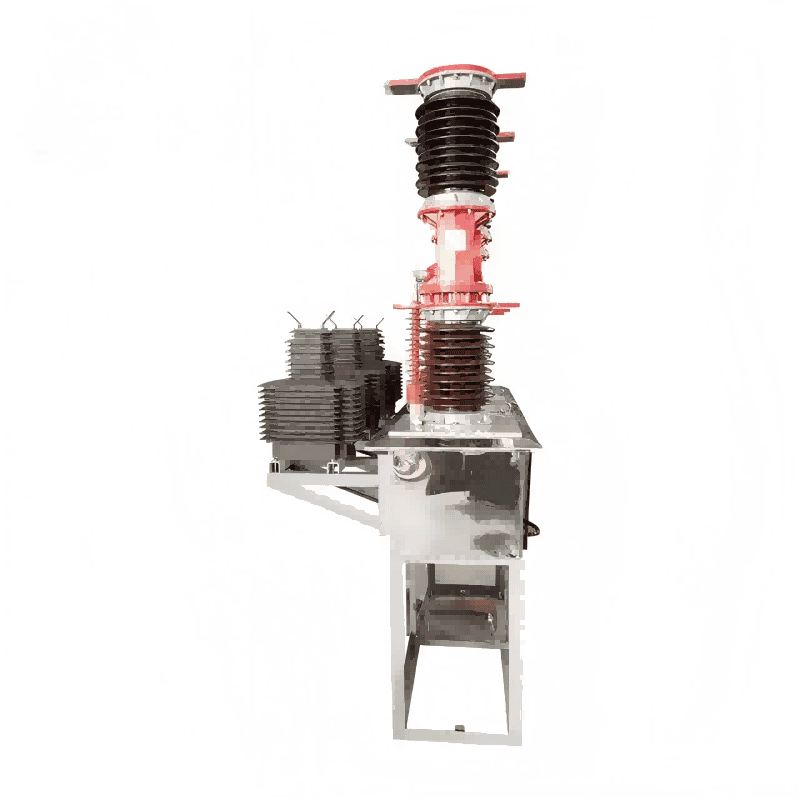

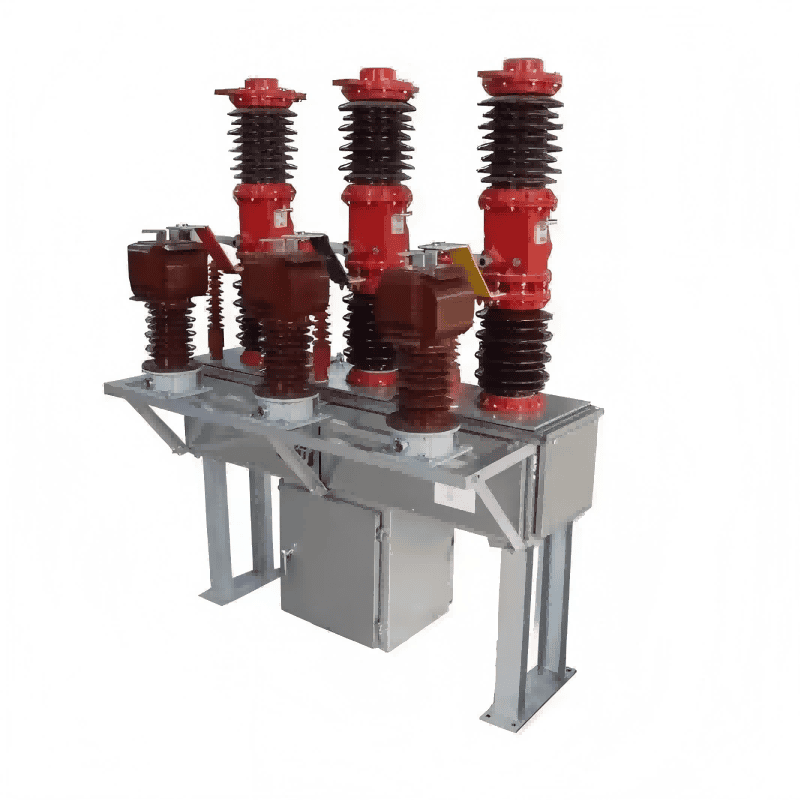

변압기가있는 3 상 고전압 35kV 40.5kV 진공 회로 차단기

Lugao의 독립적으로 개발 및 생산 된 3 단계 고 전압 35kV 40.5kV 진공 회로 차단기는 도시 간 전력 분배 네트워크에 적합하여 전력망의 안전한 작동을 보장하고 단락 보호를 제공합니다. 밀봉 성능이 우수하며 설치 및 유지 관리가 쉽습니다. 그것은 국내외 고객들에게 칭찬을 받았습니다.

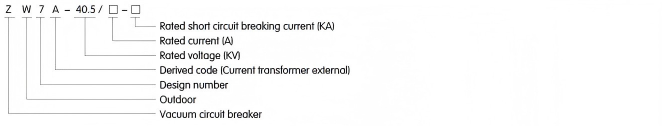

모델:ZW7-40.5

문의 보내기

제품 설명

제품 소개

ZW7-40.5 시리즈 야외 고전압 진공 회로 차단기는 50Hz에서 작동하는 3 상 전력 시스템 및 40.5kV의 정격 전압에서 사용하도록 설계되었습니다. 로드 전류, 과부하 전류 및 단락 전류를 분리하고 연결하는 데 사용됩니다.

사양

아니요.	설명			단위	데이터
1	정격 전압			KV	40.5
2	정격 단열재 수준	1 분 전력 주파수 견실 전압	건식 테스트	KV	95
		1 분 전력 주파수 견실 전압	습식 테스트		80
		번개 충동 견해 전압 (피크)			185
3	정격 전류			A	1250 ； 1600 ； 2500
4	정격 단락 차단 전류			그만큼	20. 25 ； 31.5
5	정격 작동 순서				O-0.3S-CO-180S-CO
6	정격 단락 차단 전류주기			합	12
7	정격 단락 폐쇄 전류 (피크 값)			그만큼	50; 63; 80
8	정격 피크 견해 전류			그만큼	50; 63; 80
9	정격 단락 내차 전류			그만큼	20; 25; 31.5
10	정격 단락 기간			S	4
11	접점 개방 거리			MM	22 ± 2
12	접점 개방 거리			MM	4 ± 1
13	평균 여행 속도			m/s	1.5 ± 0.2
14	평균 폐쇄 속도			m/s	0.7 ± 0.2
15	연락처 바운스 시간			MS	≤2
16	3 단계 메인 차단기 (서브) 스위칭 동기화시기 차이			MS	≤2
17	마감 시간			MS	≤150
18	여행 시간			MS	≤60
19	기계적 수명			합	10000
20	정격 작동 전압 - 보조 회로의 전압			V	DC110 / 220 AC110 / 220
21	각 위상 회로의 DC 저항 (변압기 제외)			아기	≤100
22	무게			kg	800
