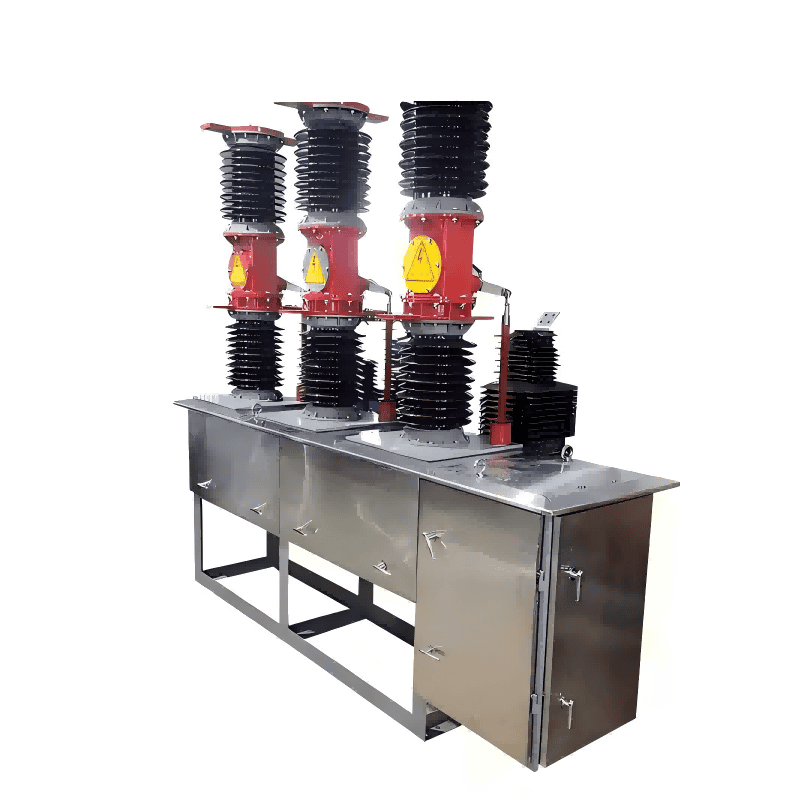

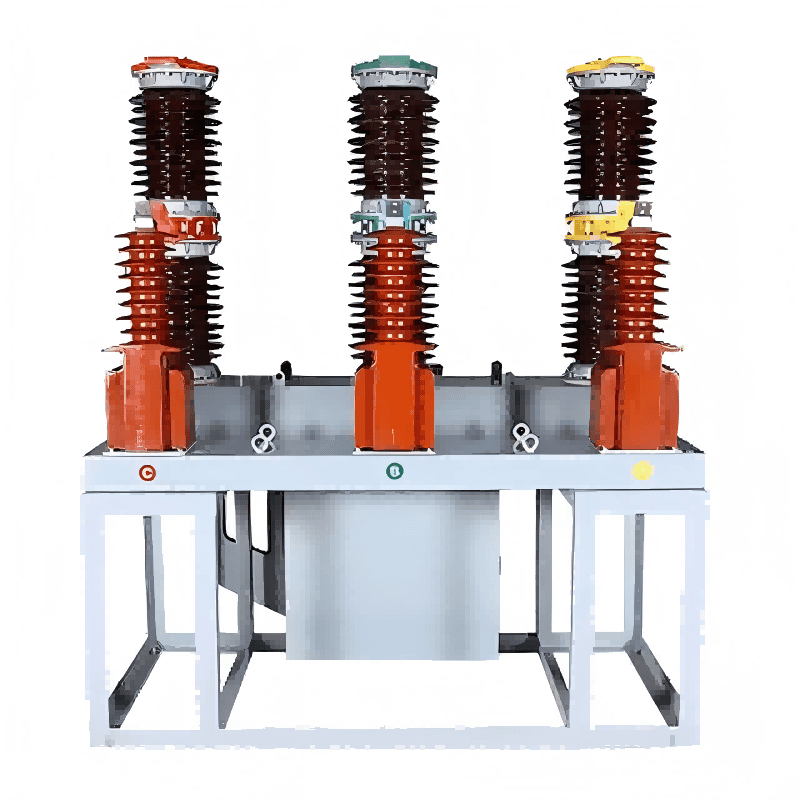

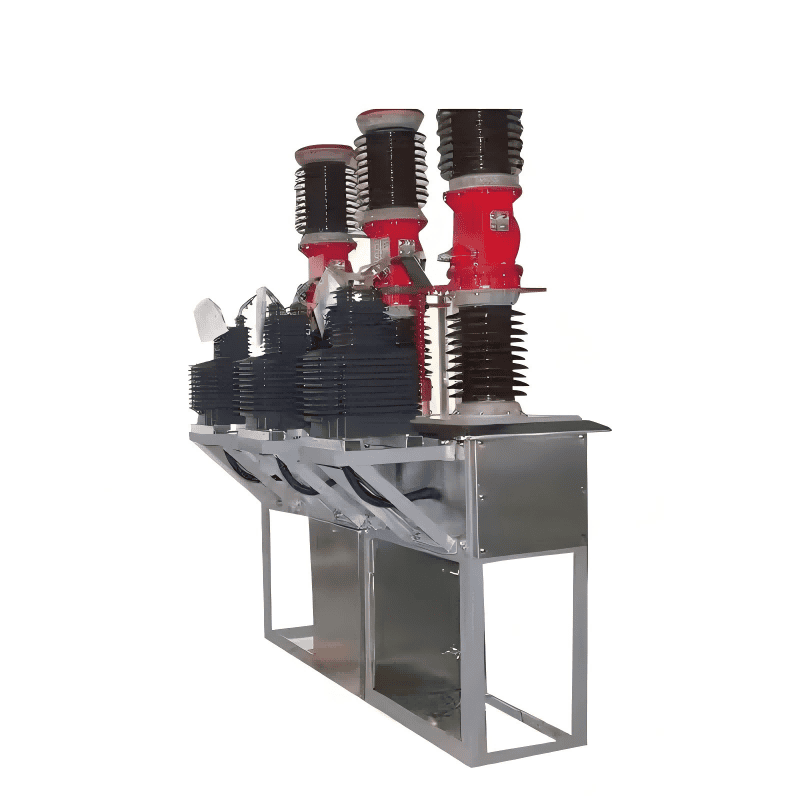

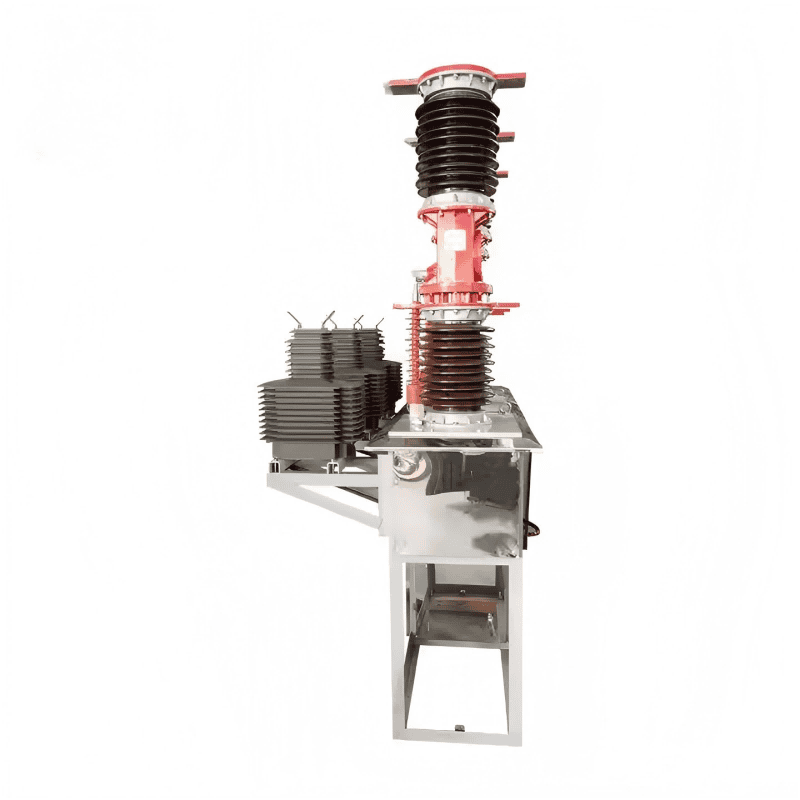

ZW7 33kv 40.5kv 옥외 변전소 유형 고전압 진공 회로 차단기

Lugao의 220kV 도자기 절연 서지 피뢰기는 대형 변전소 및 UHV 송전선에 사용하기에 적합한 과전압 보호 장치입니다. Lugao는 최첨단 도자기 소결 기술과 전용 생산 라인을 활용하여 한 달에 수백 개를 생산할 수 있습니다. 이 제품은 GB 및 IEC 표준을 완벽하게 준수합니다. 각 어레스터는 신뢰할 수 있는 제품 품질을 보장하기 위해 포괄적인 유형 및 공장 테스트를 거칩니다.

모델:7

문의 보내기

제품 설명

Lugao의 ZW7 실외 전주 장착형 고전압 진공 회로 차단기는 주로 변전소 출구의 라인 보호 및 제어, 산업 및 광산 기업의 배전, 도시 및 농촌 전력망에서 사용됩니다. 이 제품은 SF6 가스 절연과 결합된 진공 아크 소화 원리를 활용하여 진공 스위치의 높은 차단 성능과 가스 절연의 탁월한 실외 적응성을 결합합니다. 실외 기둥 장착 설치, 빈번한 작동 및 높은 고도 위치에 적합합니다.

ZW7 시리즈 회로 차단기는 정격 전류 범위가 1250A~2500A인 고성능 진공 차단기를 사용합니다. 유지 관리가 필요 없고 전기 수명이 길며 차단 전류가 낮습니다. 스프링 장착 작동 메커니즘을 통해 전기 및 수동 작동이 모두 가능하며 원격 제어 및 자동화 시스템 통합을 지원합니다. 스테인리스 스틸 하우징은 IP65 등급을 달성하여 다양한 실외 환경을 효과적으로 견딜 수 있습니다. 작고 가벼운 디자인으로 전신주나 옥외 플랫폼에 직접 설치할 수 있습니다. Lugao의 회로 차단기는 전원 주파수 내전압 및 낙뢰 서지 테스트에 대한 전체 유형 테스트 세트를 포함하여 포괄적인 품질 관리 프로세스를 거쳤습니다. CE, ISO 등 다양한 국제 인증도 획득했습니다. Lugao는 자동화된 생산 라인과 포괄적인 테스트 장비 제품군을 자랑하여 높은 생산량과 고품질을 모두 보장합니다. 각 회로 차단기는 공장에서 출고되기 전에 200회 이상의 기계적 작동 및 성능 테스트를 거칩니다. Lugao는 고객 요구 사항에 맞게 맞춤형 사양을 설계하여 맞춤형 서비스를 제공합니다. 우리는 표준 모델의 충분한 재고를 유지하고 설치 지침, 시운전 및 평생 유지 관리 지원을 제공합니다.

ZW7 고전압 진공 회로 차단기 기술 사양

lt	단위	매개변수
전압, 전류 매개변수
정격전압	KV	40.5
정격 단시간 상용주파 내전압(1분)	KV	95
정격 낙뢰 충격 내전압(피크)	KV	185
정격전류	A	1250，1600，2000
정격단락차단전류	KV	25,31.5
정격 작동 순서		0-0.3s-C0-180s-C0
정격 단락 전류 차단 시간	타임스	12
정격단락폐로전류(피크)	그만큼	63.80
정격 피크 내전류	그만큼	63.80
정격 단시간 내전류	그만큼	25,31.5
정격 단락 전류 지속 시간	S	4
평균 개방 속도	MS	1.5±0.2
평균 닫힘 속도	MS	0.7±0.2
연락 종료 반송 시간	MS	<5
3상 폐쇄(개방)동기화 오류	MS	<2
폐관 시간	MS	<150
영업 시간	MS	<60
기계적 수명	타임스	10000
정격사용전압 및 보조회로 정격전압	V	DC220.AC220
각 상의 원의 DC 저항(변압기 제외)	μQ	<100
동적, 정적 접촉으로 두께 착용 가능	MM	3
무게	KG	800
